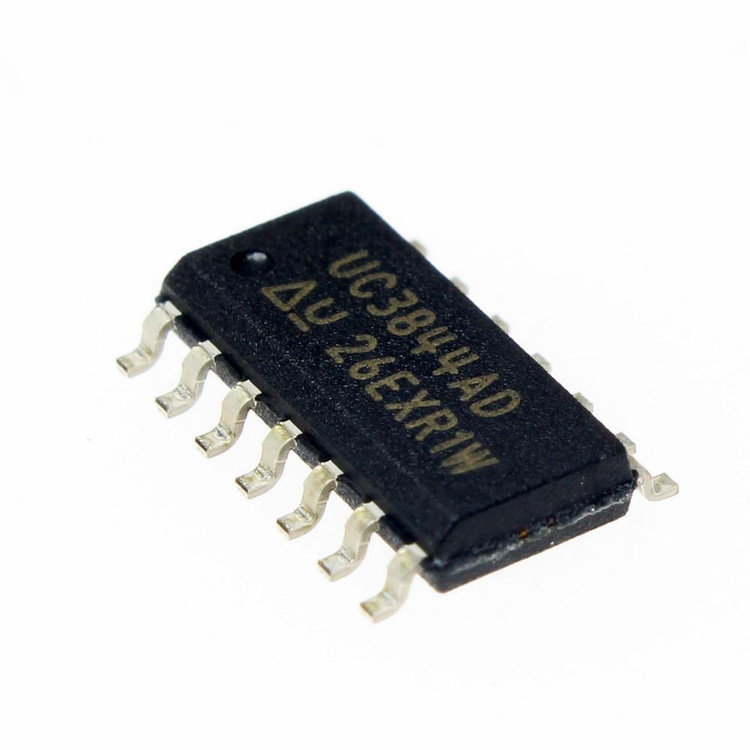

آی سی UC3844AD
UC3844AD
برند:Texas Instruments
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:آی سی UC3844AD
نام کارخانهای: UC3844AD
حداکثر فرکانس 500 کیلو هرتز
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی 5.10 ولت
حداکثر چرخه کار 50 درصد
ولتاژ خروجی 4.90 ولت
کمترین ولتاژ ورودی 16 ولت
بیشترین ولتاژ ورودی 28 ولت
توپولوژی Boost, Buck, Buck-Boost,Flyback, Forward
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 10 ولت
بیشترین ولتاژ تغذیه 30 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Texas Instruments

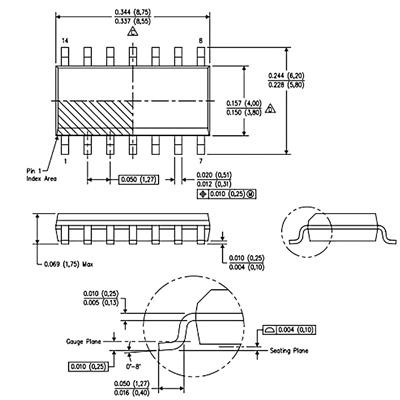

پکیج: SO-14
بستهبندی: Tape & Reel
عنوان گروه: Switching Controllers
توضیحات: Current Mode PWM Controller Current Mode PWM Controller;16.0V(On) -10.0V(Off),Current Mode Operation 500kHz
Maximum Frequency 500 kHz
Output Current 1 A
Number of Output 1 Output
Output Voltage (Max) 5.10 V
Duty Cycle - Max 50 %
Output Voltage (Min) 4.90 V
Input Voltage MIN 16 V
Input Voltage MAX 28 V
Topology Boost, Buck, Buck-Boost,Flyback, Forward
Mounting Style SMD/SMT
Supply Voltage (Min) 10 V
Supply Voltage (Max) 30 V
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand Texas Instruments
Package SO-14
نقد و بررسی
UC3844AD یک کنترلر PWM (مدولاسیون عرض پالس) مد جریان با فرکانس ثابت از شرکت Texas Instruments است که به دلیل کارایی بالا، انعطافپذیری و قابلیت اطمینان در کاربردهای منبع تغذیه سوئیچینگ (SMPS) به طور گستردهای مورد استفاده قرار میگیرد. این آیسی برای طراحی مبدلهای آفلاین و DC-DC با حداقل قطعات خارجی طراحی شده و با ویژگیهای پیشرفتهای که ارائه میدهد، انتخابی ایدهآل برای مهندسان الکترونیک و طراحان سیستمهای قدرت است.
ویژگیهای کلیدی UC3844AD
UC3844AD با مشخصات فنی برجستهای که دارد، در کاربردهای صنعتی، تجاری و مصرفی عملکردی بینظیر ارائه میدهد. برخی از ویژگیهای اصلی این کنترلر عبارتند از:
-
کنترل مد جریان با فرکانس بالا: پشتیبانی از فرکانس سوئیچینگ تا 500 کیلوهرتز، که امکان طراحی مبدلهای فشرده و کارآمد را فراهم میکند.
-
جریان راهاندازی پایین: جریان راهاندازی کمتر از 0.5 میلیآمپر، که مصرف انرژی در حالت آمادهبهکار را به حداقل میرساند.
-
قابلیت UVLO (قفل ولتاژ پایین): با ولتاژ روشن/خاموش 16V/10V و حداکثر چرخه کاری 50٪، حفاظت و پایداری سیستم را تضمین میکند.
-
خروجی توانمند توتمپل: خروجی با جریان بالا برای رانندگی مستقیم MOSFETهای قدرت، که عملکرد سوئیچینگ سریع و قابل اعتمادی را فراهم میکند.
-
جبرانسازی فیدفوروارد خودکار: بهبود پاسخ بار و کاهش نویز در خروجی.
-
محدودیت جریان پالس به پالس: حفاظت پیشرفته در برابر اضافهجریان.
-
مرجع باندگپ داخلی اصلاحشده: ارائه دقت بالا در کنترل ولتاژ.
-
سرکوب پالس دوگانه: جلوگیری از ناپایداری در عملکرد سوئیچینگ.
-
دمای کاری گسترده: مناسب برای دمای 0 تا 70 درجه سانتیگراد، ایدهآل برای محیطهای تجاری.
کاربردها
UC3844AD به دلیل طراحی بهینه و قابلیتهای پیشرفته، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد، از جمله:
-
منابع تغذیه سوئیچینگ (SMPS): برای کامپیوترها، تلویزیونها و سایر دستگاههای الکترونیکی مصرفی.
-
مبدلهای DC-DC: در سیستمهای خودرو، مخابرات و تجهیزات صنعتی.
-
شارژرهای باتری: برای بهینهسازی فرآیند شارژ و افزایش طول عمر باتری.
-
اینورترها و سیستمهای قدرت: در کاربردهای انرژی تجدیدپذیر و سیستمهای UPS.
مشخصات فنی
|
پارامتر |
مقدار |
|---|---|
|
ولتاژ کاری |
تا 30 ولت |
|
جریان خروجی |
1 آمپر |
|
فرکانس سوئیچینگ |
تا 500 کیلوهرتز |
|
چرخه کاری |
حداکثر 50٪ |
|
بستهبندی |
SOIC-14 |
|
دمای کاری |
0 تا 70 درجه سانتیگراد |
|
ECCN |
EAR99 |
مزایای استفاده از UC3844AD
-
کارایی بالا: طراحی بهینهشده برای کاهش تلفات انرژی و افزایش راندمان سیستم.
-
انعطافپذیری در طراحی: سازگاری با انواع توپولوژیهای مبدل مانند فلایبک، بوست و باک.
-
قابلیت اطمینان: ویژگیهای حفاظتی پیشرفته مانند UVLO و محدودسازی جریان، پایداری طولانیمدت را تضمین میکند.
-
کاهش هزینهها: نیاز به قطعات خارجی کمتر، هزینههای تولید و طراحی را کاهش میدهد.
سوالات متداول (FAQ)
1. UC3844AD برای چه نوع کاربردهایی مناسب است؟
UC3844AD به طور خاص برای کاربردهای منبع تغذیه سوئیچینگ آفلاین و مبدلهای DC-DC طراحی شده است. این آیسی در سیستمهایی که نیاز به کنترل دقیق ولتاژ و جریان با راندمان بالا دارند، مانند شارژرها، اینورترها و سیستمهای مخابراتی، عملکرد بسیار خوبی ارائه میدهد.
2. تفاوت UC3844AD با UC3844A چیست؟
UC3844AD نسخهای از سری UC3844A است که در بستهبندی SOIC-14 ارائه میشود. هر دو آیسی از نظر عملکرد مشابه هستند، اما UC3844AD برای کاربردهایی که نیاز به بستهبندی خاص یا چیدمان متفاوت پین دارند، مناسبتر است. برای جزئیات بیشتر، به دیتاشیت محصول مراجعه کنید.
3. چگونه میتوان UC3844AD را در طراحی منبع تغذیه پیادهسازی کرد؟
برای پیادهسازی UC3844AD، باید از دیتاشیت رسمی Texas Instruments استفاده کنید تا مدار مناسب با توپولوژی مورد نظر (مانند فلایبک یا بوست) طراحی شود. این آیسی نیاز به اجزای خارجی مانند مقاومتها، خازنها و یک MOSFET قدرت دارد. همچنین، تنظیم دقیق فرکانس سوئیچینگ و حلقه فیدبک برای بهینهسازی عملکرد ضروری است.
خرید UC3844AD
برای تهیه UC3844AD با تضمین اصالت کالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه میدهد و گزینهای ایدهآل برای خرید این کنترلر PWM و سایر компоненты مورد نیاز پروژههای شماست.
