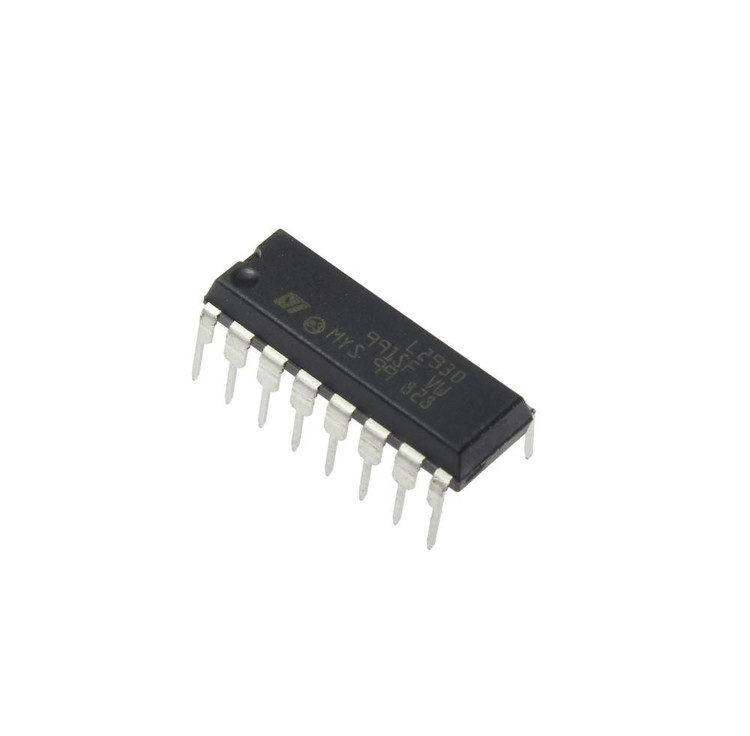

آی سی L293D

L293D یک آی‌سی درایور موتور دوکاناله با قابلیت‌های برجسته است که به‌عنوان یکی از محبوب‌ترین و پرکاربردترین قطعات در پروژه‌های رباتیک، اتوماسیون و الکترونیک شناخته می‌شود. این آی‌سی با طراحی مبتنی بر پل H (H-Bridge) امکان کنترل دو موتور DC یا یک موتور پله‌ای (Stepper Motor) را به‌صورت دوجهته (چرخش ساعت‌گرد و پادساعت‌گرد) فراهم می‌کند. L293D با توانایی تحمل ولتاژ گسترده (4.5 تا 36 ولت) و جریان خروجی تا 600 میلی‌آمپر به‌ازای هر کانال، انتخابی ایده‌آل برای پروژه‌های متنوع از ربات‌های کوچک تا سیستم‌های اتوماسیون صنعتی است.

ویژگی‌های کلیدی L293D

1. کنترل دوکاناله: امکان کنترل همزمان دو موتور DC یا یک موتور پله‌ای با دقت بالا.
2. پل H دوگانه: طراحی پل H داخلی برای تغییر جهت چرخش موتورها بدون نیاز به مدارهای پیچیده.
3. محدوده ولتاژ گسترده: پشتیبانی از ولتاژ موتور از 4.5 تا 36 ولت، مناسب برای انواع موتورها.
4. جریان خروجی مناسب: توانایی ارائه جریان پیوسته 600 میلی‌آمپر به‌ازای هر کانال و جریان لحظه‌ای تا 1.2 آمپر.
5. دیودهای محافظ داخلی: مجهز به دیودهای فلای‌بک (Flyback Diodes) برای محافظت در برابر ولتاژ معکوس (Back EMF) ناشی از خاموش شدن موتور.
6. سازگاری با منطق دیجیتال: سازگار با سطوح منطقی TTL و CMOS، که امکان اتصال آسان به میکروکنترلرهایی مانند Arduino، PIC و ARM را فراهم می‌کند.
7. محافظت حرارتی: دارای قابلیت خاموشی خودکار در صورت افزایش دما برای جلوگیری از آسیب به آی‌سی.
8. ابعاد کامپکت: بسته‌بندی 16 پین DIP با چهار پین مرکزی برای دفع حرارت، مناسب برای پروژه‌های با فضای محدود.

کاربردهای L293D

آی‌سی L293D به دلیل انعطاف‌پذیری و کارایی بالا در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• رباتیک: کنترل حرکت ربات‌ها، از جمله ربات‌های دوچرخ و بازوهای رباتی.
• سیستم‌های اتوماسیون: استفاده در سیستم‌های خودکار مانند درب‌های اتوماتیک و نوار نقاله.
• پروژه‌های DIY: مناسب برای پروژه‌های سرگرمی مانند خودروهای کنترل از راه دور و پهپادها.
• ماشین‌آلات CNC: کنترل موتورهای پله‌ای در دستگاه‌های CNC با دقت بالا.
• سیستم‌های نمایشگر متحرک: کاربرد در تابلوهای تبلیغاتی متحرک و نمایشگرهای دینامیک.

نحوه کار L293D

L293D از دو پل H داخلی تشکیل شده است که هر کدام برای کنترل یک موتور استفاده می‌شود. هر پل H شامل چهار ترانزیستور است که با دریافت سیگنال‌های کنترلی از میکروکنترلر (مانند سیگنال‌های HIGH و LOW)، جهت و سرعت موتور را تنظیم می‌کند. پین‌های ورودی (INPUT 1-4) جهت چرخش را تعیین کرده و پین‌های فعال‌ساز (ENABLE 1 و 2) امکان کنترل سرعت از طریق مدولاسیون عرض پالس (PWM) را فراهم می‌کنند. وجود پین‌های جداگانه برای تغذیه منطقی (VCC1) و تغذیه موتور (VCC2) باعث می‌شود که این آی‌سی بتواند با ولتاژهای مختلف کار کند و از آسیب به میکروکنترلر جلوگیری کند.

مشخصات فنی

• ولتاژ تغذیه منطقی (VCC1): 4.5 تا 7 ولت
• ولتاژ تغذیه موتور (VCC2): 4.5 تا 36 ولت
• جریان خروجی پیوسته: 600 میلی‌آمپر به‌ازای هر کانال
• جریان خروجی لحظه‌ای: تا 1.2 آمپر
• فرکانس سوئیچینگ: تا 5 کیلوهرتز
• دمای کاری: 0 تا 70 درجه سانتی‌گراد

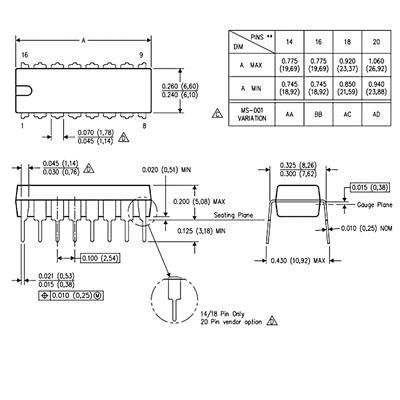

• بسته‌بندی: DIP-16 با پین‌های مرکزی برای دفع حرارت

مزایای استفاده از L293D

• سهولت استفاده: اتصال آسان به میکروکنترلرها و عدم نیاز به مدارهای پیچیده.
• هزینه اقتصادی: قیمت مناسب برای پروژه‌های دانشجویی و حرفه‌ای.
• قابلیت اطمینان بالا: محافظت‌های داخلی مانند دیودهای فلای‌بک و خاموشی حرارتی.
• انعطاف‌پذیری: مناسب برای موتورهای کوچک و بزرگ با ولتاژ و جریان متنوع.

نکات مهم در استفاده

• برای جلوگیری از گرم شدن بیش از حد، استفاده از هیت‌سینک توصیه می‌شود، به‌ویژه در کاربردهایی با جریان بالا.
• اطمینان حاصل کنید که پین‌های زمین (GND) به‌درستی متصل شده‌اند تا دفع حرارت بهینه انجام شود.
• فرکانس PWM نباید از 5 کیلوهرتز تجاوز کند تا عملکرد آی‌سی بهینه بماند.

پرسش‌های متداول (FAQ)

1. L293D چه نوع موتورهایی را می‌تواند کنترل کند؟
   L293D قادر به کنترل موتورهای DC (تا دو موتور به‌صورت همزمان) و موتورهای پله‌ای (یک موتور) است. این آی‌سی برای موتورهایی با ولتاژ 4.5 تا 36 ولت و جریان حداکثر 600 میلی‌آمپر (پیوسته) مناسب است. برای موتورهای بزرگ‌تر، می‌توان از درایورهای قوی‌تر مانند L298N استفاده کرد.
2. آیا L293D برای پروژه‌های Arduino مناسب است؟
   بله، L293D به دلیل سازگاری با سطوح منطقی TTL و CMOS و سهولت اتصال به میکروکنترلرهایی مانند Arduino، یکی از بهترین گزینه‌ها برای پروژه‌های مبتنی بر Arduino است. می‌توانید از نمونه کدهای موجود برای کنترل سرعت و جهت موتورها استفاده کنید.
3. چگونه می‌توان از گرم شدن بیش از حد L293D جلوگیری کرد؟
   برای کاهش حرارت، از هیت‌سینک مناسب استفاده کنید و اطمینان حاصل کنید که پین‌های زمین به‌خوبی متصل شده‌اند. همچنین، از موتورهایی با جریان متناسب با ظرفیت آی‌سی (تا 600 میلی‌آمپر پیوسته) استفاده کنید و در صورت نیاز، فن خنک‌کننده اضافه کنید.
