LM2576HVS-ADJ یک رگولاتور سوئیچینگ کاهنده (Buck) با کارایی بالا از شرکت Texas Instruments است که به دلیل طراحی ساده، بازده بالا و قابلیت اطمینان در کاربردهای صنعتی و تجاری، یکی از محبوب‌ترین گزینه‌ها برای مدیریت ولتاژ در سیستم‌های الکترونیکی محسوب می‌شود. این آی‌سی به طور خاص برای کاربردهایی طراحی شده است که نیاز به تبدیل ولتاژ ورودی بالا (تا 60 ولت) به ولتاژ خروجی قابل تنظیم با جریان بالا (تا 3 آمپر) دارند.

ویژگی‌های کلیدی LM2576HVS-ADJ

1. محدوده ولتاژ ورودی گسترده: این رگولاتور قادر به کار با ولتاژ ورودی از 4 ولت تا 60 ولت است، که آن را برای استفاده در سیستم‌هایی با منابع تغذیه نامنظم یا ولتاژ بالا مانند سیستم‌های خودرو، صنعتی و انرژی‌های تجدیدپذیر ایده‌آل می‌کند.

2. خروجی قابل تنظیم: ولتاژ خروجی این آی‌سی از 1.23 ولت تا 57 ولت قابل تنظیم است، که انعطاف‌پذیری بالایی برای طراحی‌های مختلف فراهم می‌کند.

3. جریان خروجی بالا: توانایی ارائه جریان تا 3 آمپر با راندمان بالا (تا 77 درصد در شرایط بهینه)، این رگولاتور را برای بارهای سنگین مناسب می‌سازد.

4. فرکانس سوئیچینگ ثابت: با فرکانس سوئیچینگ 52 کیلوهرتز، این رگولاتور نیاز به قطعات خارجی کمتری دارد و طراحی مدار را ساده‌تر می‌کند.

5. حفاظت‌های داخلی: مجهز به ویژگی‌هایی مانند حفاظت حرارتی و محدودیت جریان برای افزایش ایمنی و طول عمر در شرایط سخت.

6. طراحی کم‌هزینه و ساده: نیاز به حداقل قطعات خارجی مانند خازن، سلف و مقاومت، این آی‌سی را به گزینه‌ای مقرون‌به‌صرفه برای طراحی‌های صنعتی تبدیل کرده است.

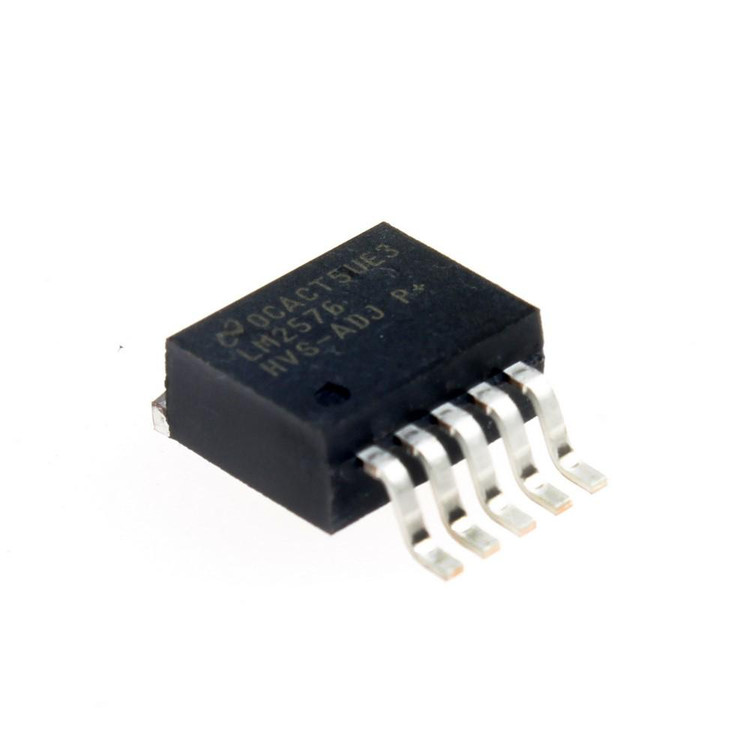

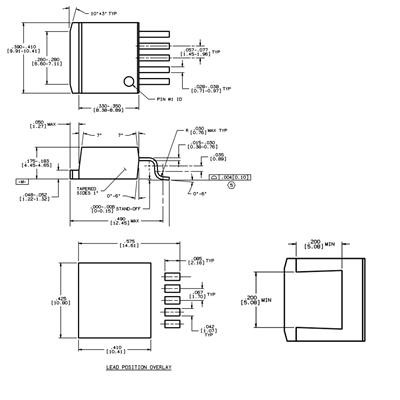

7. بسته‌بندی TO-263-5: این بسته‌بندی با قابلیت دفع حرارت مناسب، برای کاربردهایی که نیاز به مدیریت گرمایی دارند، بسیار مناسب است.

کاربردهای LM2576HVS-ADJ

• منابع تغذیه صنعتی: برای تبدیل ولتاژهای بالا به ولتاژهای پایین‌تر در تجهیزات صنعتی.

• سیستم‌های خودرو: تأمین ولتاژ پایدار برای قطعات الکترونیکی خودرو.

• انرژی‌های تجدیدپذیر: مدیریت ولتاژ در سیستم‌های خورشیدی یا بادی.

• دستگاه‌های قابل حمل: استفاده در دستگاه‌هایی که نیاز به راندمان بالا و مصرف انرژی کم دارند.

• سیستم‌های مخابراتی: تأمین ولتاژ پایدار برای تجهیزات مخابراتی.

مزایای رقابتی

LM2576HVS-ADJ به دلیل جایگزینی کارآمد برای رگولاتورهای خطی سنتی، که معمولاً گرمای زیادی تولید می‌کنند، مورد توجه قرار گرفته است. این رگولاتور با کاهش نیاز به هیت‌سینک‌های بزرگ و بهبود راندمان انرژی، هزینه‌های طراحی و تولید را کاهش می‌دهد. همچنین، وجود مدل‌های شبیه‌سازی SPICE و ابزارهای طراحی مانند WEBENCH از Texas Instruments، فرآیند طراحی را برای مهندسان آسان‌تر می‌کند.

سوالات متداول (FAQ)

1. تفاوت بین LM2576HVS-ADJ و LM2576HVT-ADJ چیست؟

LM2576HVS-ADJ در بسته‌بندی TO-263-5 عرضه می‌شود که برای کاربردهایی با نیاز به دفع حرارت بهتر مناسب است، در حالی که LM2576HVT-ADJ در بسته‌بندی TO-220 ارائه می‌شود که بیشتر برای نصب‌های عمودی مناسب است. هر دو مدل از نظر عملکرد الکتریکی مشابه هستند، اما انتخاب بسته‌بندی بستگی به نیازهای طراحی و مدیریت حرارتی دارد.

2. آیا LM2576HVS-ADJ برای کاربردهای خودرو مناسب است؟

بله، این رگولاتور به دلیل توانایی کار با ولتاژ ورودی تا 60 ولت و تحمل دمایی گسترده (-40 تا 125 درجه سانتی‌گراد)، گزینه‌ای عالی برای کاربردهای خودرو مانند سیستم‌های روشنایی، حسگرها و ماژول‌های کنترلی است.

3. چگونه می‌توان ولتاژ خروجی LM2576HVS-ADJ را تنظیم کرد؟

ولتاژ خروجی با استفاده از دو مقاومت در مدار فیدبک تنظیم می‌شود. با توجه به فرمول ارائه‌شده در دیتاشیت، می‌توانید با انتخاب مقادیر مناسب مقاومت‌ها، ولتاژ خروجی دلخواه را بین 1.23 تا 57 ولت تنظیم کنید.
