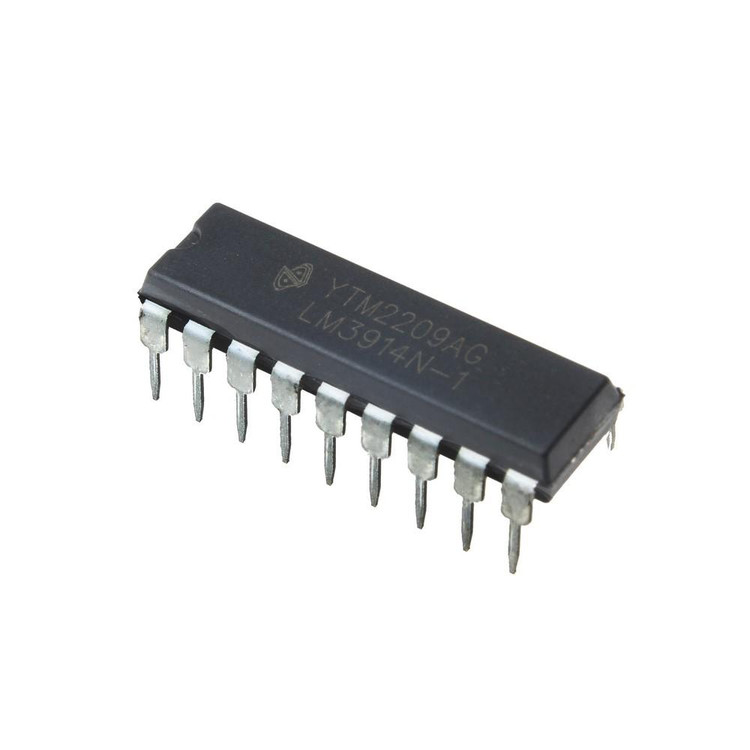

LM3914N-1 یک مدار مجتمع (IC) مونولیتیک از شرکت Texas Instruments است که برای اندازه‌گیری سطوح ولتاژ آنالوگ و راه‌اندازی تا 10 عدد LED، نمایشگر LCD یا نمایشگرهای فلورسنت خلأ در قالب نمایش نقطه‌ای یا نواری طراحی شده است. این آی‌سی چندمنظوره و کارآمد در کاربردهایی مانند ولت‌مترها، نشانگرهای سطح صدا و مانیتورهای توان که نیاز به نمایش بصری سیگنال‌های آنالوگ دارند، به طور گسترده استفاده می‌شود. طراحی مقاوم، مصرف توان پایین و پیکربندی انعطاف‌پذیر، این آی‌سی را به گزینه‌ای ایده‌آل برای مهندسان حرفه‌ای و علاقه‌مندان به الکترونیک تبدیل کرده است.

ویژگی‌ها و مشخصات کلیدی

• دامنه ورودی آنالوگ: این آی‌سی ولتاژهای ورودی از 3 ولت تا 18 ولت را می‌پذیرد و قادر است سیگنال‌هایی از زمین (V−) تا 35 ولت بالاتر از منبع تغذیه را بدون نیاز به محافظ اضافی مدیریت کند.

• حالت‌های نمایش: پشتیبانی از دو حالت نقطه‌ای (فقط یک LED در هر لحظه روشن می‌شود) و نواری (تمام LEDهای زیر سطح آستانه روشن می‌شوند) که با استفاده از یک پین (پین 9) قابل انتخاب است.

• کنترل جریان LED: دارای منبع جریان ثابت قابل برنامه‌ریزی است که نیاز به مقاومت‌های محدودکننده جریان خارجی را حذف می‌کند. جریان LED از طریق یک مقاومت متصل به پین 7 (Ref Out) تنظیم می‌شود و معمولاً به 20 میلی‌آمپر تنظیم می‌گردد.

• قابلیت مقیاس‌پذیری: امکان اتصال چندین LM3914N-1 به صورت سری برای راه‌اندازی نمایشگرهایی با 20 تا بیش از 100 بخش، مناسب برای کاربردهای با رزولوشن بالا.

• مصرف توان پایین: جریان مصرفی در حالت آماده به کار معمولاً 1.6 میلی‌آمپر (حداکثر 2.5 میلی‌آمپر) با خاموش بودن تمام LEDها است که بهره‌وری انرژی را تضمین می‌کند.

• مرجع ولتاژ داخلی: شامل یک مرجع ولتاژ 1.25 ولتی قابل تنظیم و یک تقسیم‌کننده ولتاژ 10 مرحله‌ای دقیق برای مقیاس‌بندی خطی.

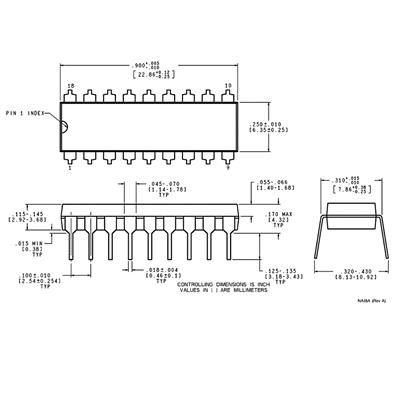

• بسته‌بندی و شرایط کاری: در بسته‌بندی 18 پین PDIP عرضه شده و برای دمای کاری 0 تا 70 درجه سانتی‌گراد طراحی شده است، با حداکثر دمای اتصال 100 درجه سانتی‌گراد.

• کاربردها: ایده‌آل برای ولت‌مترها، نشانگرهای سطح باتری، مترهای قدرت سیگنال و سیستم‌های نمایش آنالوگ مانند مترهای VU صوتی.

جزئیات فنی

LM3914N-1 با مقایسه سیگنال ورودی آنالوگ (اعمال‌شده به پین 5) با یک تقسیم‌کننده ولتاژ داخلی 10 مرحله‌ای کار می‌کند. هر مقایسه‌کننده، خروجی LED (پین‌های 1 و 10 تا 18) را راه‌اندازی می‌کند و LEDها را بر اساس سطح ولتاژ ورودی روشن می‌کند. مقیاس‌بندی خطی این آی‌سی، نمایش دقیقی از سیگنال ورودی فراهم می‌کند، به طوری که هر LED نشان‌دهنده یک افزایش 1/10 از مقیاس کامل ولتاژ است. ولتاژ مرجع از طریق پین‌های 6 (Ref Adj) و 7 (Ref Out) قابل تنظیم است تا دامنه مقیاس کامل را تعیین کند، معمولاً از 0 تا 5 ولت یا 0 تا 10 ولت بسته به کاربرد.

بافر ورودی با جریان بایاس پایین و مرجع با امپدانس بالا، امکان اتصال به منابع سیگنال متنوع بدون بارگذاری آنها را فراهم می‌کند. همچنین طراحی LM3914N-1 تعداد قطعات خارجی را به حداقل می‌رساند، که طراحی مدار را ساده و هزینه‌ها را کاهش می‌دهد. به عنوان مثال، یک ولت‌متر نواری 0 تا 5 ولت تنها به چند قطعه خارجی مانند مقاومت تنظیم جریان LED و خازن برای پایداری نیاز دارد.

نمونه مدار: ولت‌متر نواری 0 تا 5 ولت

یک مدار کاربردی پایه برای LM3914N-1 شامل موارد زیر است:

1. اتصال سیگنال آنالوگ ورودی به پین 5.

2. تنظیم ولتاژ مرجع با استفاده از شبکه مقاومتی بین پین‌های 6 و 7.

3. اتصال LEDها به پین‌های خروجی (1 و 10 تا 18) با آندهای متصل به منبع تغذیه (مثلاً 5 ولت) و کاتدهای متصل به خروجی‌های آی‌سی.

4. افزودن یک خازن تانتالیوم 2.2 میکروفاراد یا خازن الکترولیتی آلومینیومی 10 میکروفاراد به پین 2 برای عملکرد پایدار و جلوگیری از نوسانات.

این پیکربندی یک نمایش خطی فراهم می‌کند که هر LED نشان‌دهنده افزایش 0.5 ولتی در سیگنال ورودی است.

مزایای LM3914N-1

• سهولت استفاده: نیاز به قطعات خارجی کم و پیکربندی ساده، آن را برای مبتدیان و حرفه‌ای‌ها مناسب می‌کند.

• انعطاف‌پذیری: پشتیبانی از انواع نمایشگرها و کاربردها، از ولت‌مترهای ساده تا مترهای VU صوتی پیچیده.

• قابلیت اطمینان: تولیدشده توسط Texas Instruments با استانداردهای کیفیت بالا، عملکردی ثابت ارائه می‌دهد.

• مقیاس‌پذیری: قابلیت اتصال سری برای نمایشگرهای گسترده بدون افت دقت.

مقایسه با آی‌سی‌های مشابه

LM3914N-1 بخشی از خانواده درایورهای نمایشگر است که شامل LM3915 (مقیاس لگاریتمی برای کاربردهای صوتی) و LM3916 (مقیاس‌بندی متر VU) می‌شود. برخلاف این مدل‌ها، LM3914N-1 مقیاس‌بندی خطی ارائه می‌دهد که برای کاربردهای نیازمند آستانه‌های ولتاژ با فواصل یکسان مناسب است.

پرسش‌های متداول (FAQ)

1. تفاوت حالت نقطه‌ای و نواری در LM3914N-1 چیست؟

در حالت نقطه‌ای، تنها یک LED در هر لحظه روشن می‌شود که برای خوانش دقیق مناسب است. در حالت نواری، تمام LEDهای زیر سطح ولتاژ مربوطه روشن می‌شوند و نمایش تجمعی ارائه می‌دهند. این حالت با اتصال پین 9 به V+ (حالت نقطه‌ای) یا باز گذاشتن/اتصال به زمین (حالت نواری) انتخاب می‌شود.

2. آیا برای LEDها به مقاومت خارجی نیاز است؟

خیر، LM3914N-1 دارای منبع جریان ثابت داخلی است که جریان LED را تنظیم می‌کند و نیاز به مقاومت‌های خارجی را حذف می‌کند. جریان از طریق یک مقاومت متصل به پین 7 تنظیم می‌شود، معمولاً برای 20 میلی‌آمپر تنظیم می‌گردد.

3. آیا LM3914N-1 می‌تواند با منبع تغذیه متغیر کار کند؟

بله، این آی‌سی از ولتاژ تغذیه 3 تا 18 ولت پشتیبانی می‌کند و با منابع تغذیه مختلف، از جمله باتری‌ها، سازگار است. مرجع ولتاژ داخلی و تنظیم جریان، عملکرد پایداری را در این دامنه تضمین می‌کند.
