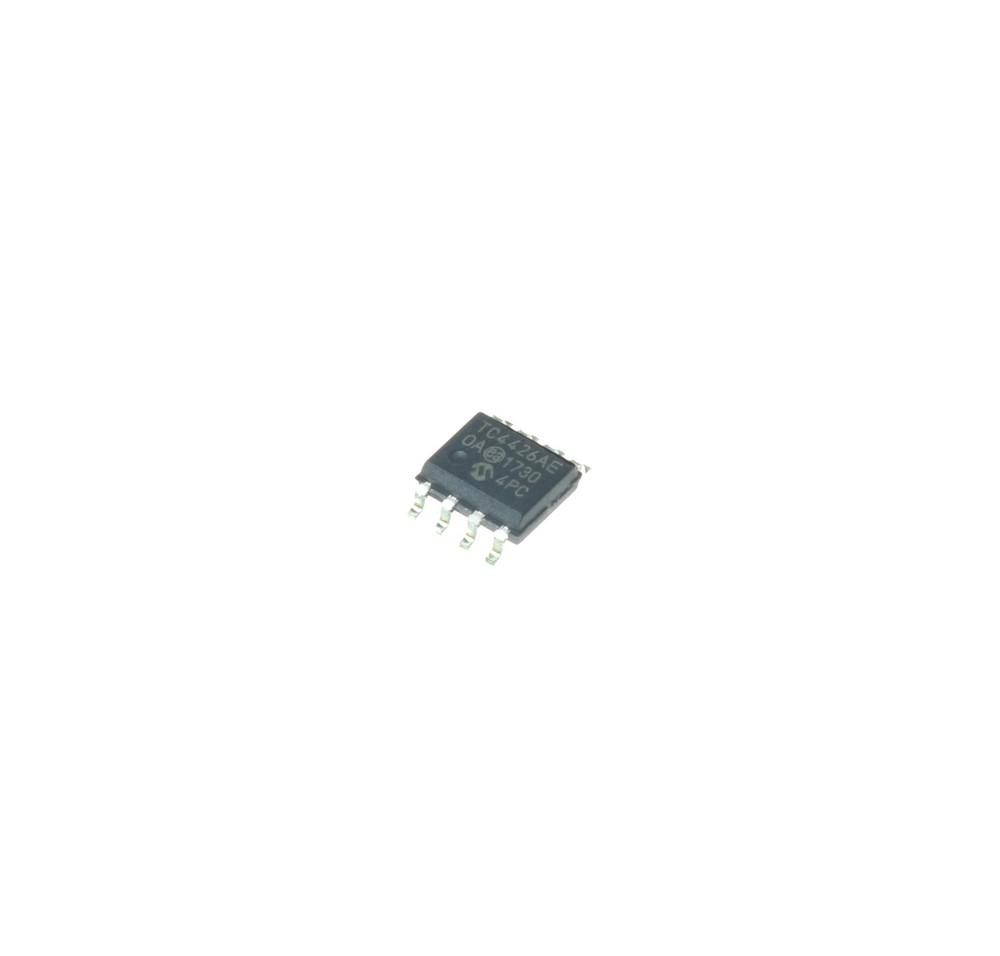

آی سی TC4426AEOA
TC4426AEOA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: آی سی TC4426AEOA
نام کارخانهای: TC4426AEOA
تعداد درایورها 2 درایور
جریان خروجی 1.5 آمپر
تعداد خروجی 2 خروجی
نوع پیکربندی Non-Inverting
نوع Low Side
نوع نصب روی برد SMD/SMT
جریان تامین 4.5 میلی آمپر
کمترین ولتاژ تغذیه 4.5 ولت
بیشترین ولتاژ تغذیه 18 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Microchip Technology
پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Gate Drivers
توضیحات: DUAL POWER MOSFET DRIVER 1.5A Dual High-Speed Power Mosfet Drivers,Consistent Delay Times With Changes In Supply Current
Number of Drivers 2 Driver
Output Current 1.5 A
Number of Output 2 Output
Configuration Non-Inverting
Type Low Side
Mounting Style SMD/SMT
Supply Current 4.5 mA
Supply Voltage (Min) 4.5 V
Supply Voltage (Max) 18 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 85 C°
Brand Microchip Technology
Package SO-8 (SOP-8)
نقد و بررسی
آیسی TC4426AEOA از شرکت Microchip Technology یک درایور MOSFET دو کاناله با سرعت بالا و توان خروجی 1.5 آمپر است که برای کاربردهای حرفهای در سیستمهای الکترونیکی طراحی شده است. این آیسی با عملکرد بینظیر خود در درایو کردن MOSFETهای قدرت، مناسب برای کاربردهایی مانند درایو پالس ترانسفورمر، کنترل موتور، منابع تغذیه سوئیچینگ و سیستمهای مدیریت توان است. طراحی این درایور به گونهای است که با ارائه زمانهای تأخیر متقارن در لبههای بالارونده و پایینرونده، کارایی و دقت بالایی را در مدارهای الکترونیکی تضمین میکند.
ویژگیهای کلیدی TC4426AEOA
-
نوع درایور: درایور MOSFET دو کاناله با پیکربندی معکوس (Inverting)
-
جریان خروجی: حداکثر 1.5 آمپر
-
ولتاژ تغذیه: 4.5 تا 18 ولت
-
زمان پاسخدهی سریع: زمان صعود و نزول 35 نانوثانیه
-
ظرفیت درایو گیت: قادر به شارژ/دشارژ خازنهای گیت 1000 پیکوفاراد در کمتر از 30 نانوثانیه
-
مقاومت در برابر نویز: تحمل نویز تا 5 ولت در پین زمین بدون آسیب یا اختلال
-
حفاظت در برابر ESD: مقاومت در برابر تخلیه الکترواستاتیک تا 2 کیلوولت
-
پکیج: SOIC-8 با نصب سطحی (SMD/SMT)
-
دمای کاری: از -40 تا +85 درجه سانتیگراد
-
سازگاری منطقی: پشتیبانی از منطق CMOS و TTL
این ویژگیها، TC4426AEOA را به گزینهای ایدهآل برای کاربردهایی تبدیل کرده است که نیاز به درایو سریع و قابل اطمینان MOSFETها در شرایط سخت عملیاتی دارند.
مزایای استفاده از TC4426AEOA
-
عملکرد پرسرعت: این آیسی با زمان تأخیر کم و سرعت بالای سوئیچینگ، کارایی مدارهای سوئیچینگ را بهبود میبخشد و تلفات توان را کاهش میدهد.
-
مقاومت بالا در برابر نویز و شرایط سخت: طراحی مقاوم در برابر لچآپ (Latch-up) و تحمل جریان معکوس تا 500 میلیآمپر، این آیسی را برای محیطهای صنعتی و پرنویز مناسب میسازد.
-
انعطافپذیری در طراحی: با پشتیبانی از ولتاژهای گسترده و سازگاری با منطقهای مختلف، این درایور در طیف وسیعی از پروژهها قابل استفاده است.
-
ابعاد کوچک و نصب آسان: پکیج SOIC-8 امکان استفاده در بردهای متراکم و طراحیهای با فضای محدود را فراهم میکند.
کاربردها
-
منابع تغذیه سوئیچینگ (SMPS): برای کنترل MOSFETها در مبدلهای DC-DC و اینورترها.
-
کنترل موتور: مناسب برای درایو موتورهای DC و BLDC.
-
درایو پالس ترانسفورمر: ایدهآل برای کاربردهای تبدیل توان با فرکانس بالا.
-
سیستمهای روشنایی LED: برای کنترل دقیق جریان و ولتاژ در درایورهای LED.
-
الکترونیک صنعتی و خودرو: به دلیل مقاومت در برابر شرایط سخت محیطی.
سوالات متداول (FAQ)
1. تفاوت آیسی TC4426AEOA با TC4427AEOA چیست؟
پاسخ: آیسی TC4426AEOA یک درایور معکوس (Inverting) است، به این معنا که سیگنال ورودی را معکوس میکند، در حالی که TC4427AEOA غیرمعکوس (Non-Inverting) است و سیگنال ورودی را بدون تغییر منتقل میکند. انتخاب بین این دو به منطق کنترلی مدار شما بستگی دارد.
2. آیا TC4426AEOA برای پروژههای با ولتاژ بالا مناسب است؟
پاسخ: این آیسی برای ولتاژ تغذیه 4.5 تا 18 ولت طراحی شده است و برای درایو MOSFETهای قدرت در کاربردهای ولتاژ متوسط تا پایین مناسب است. برای ولتاژهای بالاتر، ممکن است نیاز به درایورهای خاص یا مدارات اضافی باشد.
3. چگونه میتوان از آسیب به TC4426AEOA در برابر ESD جلوگیری کرد؟
پاسخ: اگرچه این آیسی تا 2 کیلوولت در برابر تخلیه الکترواستاتیک مقاوم است، توصیه میشود هنگام کار با آن از اقدامات احتیاطی مانند استفاده از مچبند ضدالکتریسیته ساکن و محیط کاری ESD-safe استفاده کنید.
چرا TC4426AEOA را انتخاب کنیم؟
TC4426AEOA با ترکیب سرعت، قابلیت اطمینان و انعطافپذیری، انتخابی ایدهآل برای مهندسان الکترونیک و طراحان سیستمهای قدرت است. این درایور با عملکرد بهینه و مقاومت بالا در برابر شرایط محیطی، میتواند کارایی و طول عمر مدارهای شما را تضمین کند.
خرید TC4426AEOA
برای تهیه آیسی TC4426AEOA با کیفیت اصلی و قیمت مناسب، به وبسایت E366.ir مراجعه کنید. این فروشگاه معتبر قطعات الکترونیکی، محصولات اورجینال را با پشتیبانی فنی و ارسال سریع ارائه میدهد. همین حالا سفارش دهید و پروژههای خود را با اطمینان به پیش ببرید!
