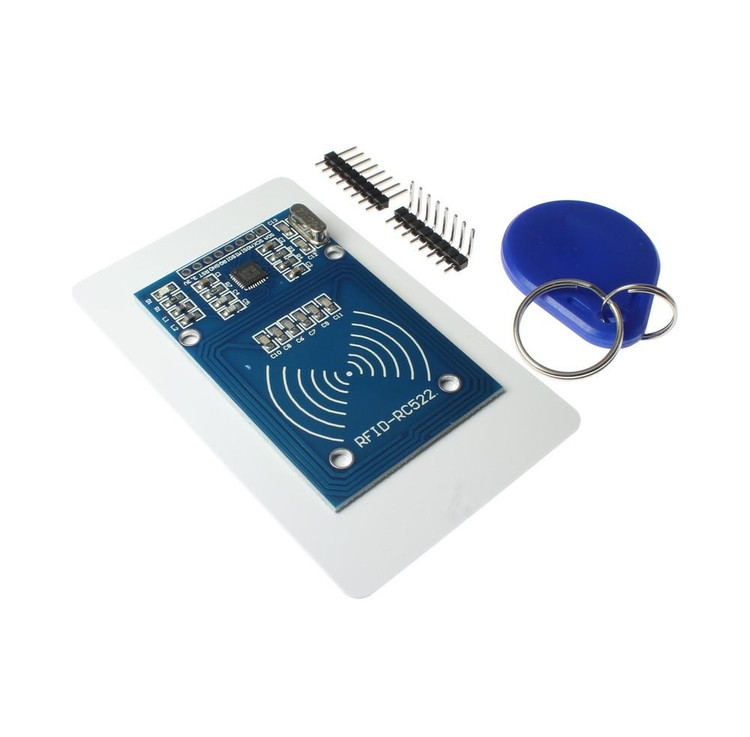

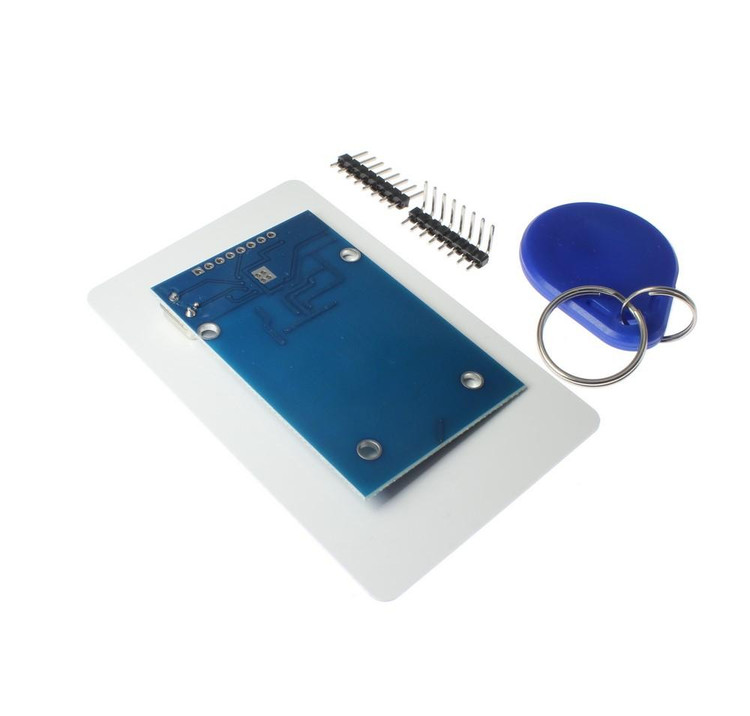

ماژول RFID RC522

ماژول RFID RC522 یکی از پرکاربردترین و مقرون‌به‌صرفه‌ترین ماژول‌های شناسایی از طریق فرکانس رادیویی (RFID) است که برای پروژه‌های حرفه‌ای و آماتوری در حوزه‌های مختلف از جمله کنترل دسترسی، ردیابی دارایی‌ها و سیستم‌های پرداخت بدون تماس استفاده می‌شود. این ماژول مبتنی بر تراشه MFRC522 شرکت NXP طراحی شده و با فرکانس کاری 13.56 مگاهرتز، امکان خواندن و نوشتن اطلاعات روی تگ‌ها و کارت‌های RFID سازگار با استاندارد ISO/IEC 14443A/MIFARE را فراهم می‌کند. در ادامه، به بررسی ویژگی‌ها، کاربردها و مزایای این ماژول می‌پردازیم.

ویژگی‌های کلیدی ماژول RFID RC522

1. فناوری بدون تماس پیشرفته:
   ماژول RC522 با استفاده از میدان الکترومغناطیسی 13.56 مگاهرتز، امکان ارتباط بدون تماس با تگ‌ها و کارت‌های RFID را فراهم می‌کند. این فناوری نیازی به تماس فیزیکی ندارد و تجربه کاربری سریع و ایمن را تضمین می‌کند.

2. پشتیبانی از پروتکل‌های متعدد:
   این ماژول از پروتکل‌های ارتباطی SPI (با سرعت انتقال داده تا 10 مگابیت بر ثانیه)، I2C و UART پشتیبانی می‌کند. پروتکل SPI به دلیل سرعت بالا، گزینه‌ای ایده‌آل برای اکثر پروژه‌ها است.

3. مصرف انرژی پایین:
   با ولتاژ کاری بین 2.5 تا 3.3 ولت و حالت صرفه‌جویی در انرژی (Power-Down Mode) با مصرف جریان تنها 10 میکروآمپر، این ماژول برای کاربردهای باتری‌محور و دستگاه‌های قابل حمل مناسب است.

4. پشتیبانی از تگ‌های MIFARE:
   ماژول RC522 با تگ‌ها و کارت‌های MIFARE 1K، MIFARE 4K و سایر تگ‌های سازگار با استاندارد ISO/IEC 14443A کار می‌کند. این تگ‌ها دارای حافظه 1 کیلوبایتی برای ذخیره‌سازی داده‌های منحصربه‌فرد هستند.

5. پین وقفه (IRQ):
   وجود پین وقفه به ماژول این امکان را می‌دهد که به‌محض نزدیک شدن یک تگ RFID، میکروکنترلر را آگاه کند، که این امر باعث افزایش کارایی و کاهش مصرف انرژی در پروژه‌ها می‌شود.

6. سازگاری با میکروکنترلرها:
   پین‌های ارتباطی این ماژول 5 ولت تحمل‌پذیر هستند، بنابراین می‌توان آن را به‌راحتی با میکروکنترلرهایی مانند Arduino، Raspberry Pi و ESP32 بدون نیاز به مبدل سطح منطقی استفاده کرد.

کاربردهای ماژول RFID RC522

ماژول RC522 به دلیل قیمت مناسب، عملکرد قابل اعتماد و انعطاف‌پذیری بالا در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد. برخی از کاربردهای کلیدی آن عبارتند از:

• کنترل دسترسی: استفاده در قفل‌های الکترونیکی، سیستم‌های ورود و خروج و مدیریت دسترسی به اماکن.

• سیستم‌های حضور و غیاب: ثبت ورود و خروج کارکنان یا دانش‌آموزان با استفاده از کارت‌ها یا تگ‌های RFID.

• ردیابی دارایی‌ها: مدیریت موجودی انبارها و ردیابی اشیاء با استفاده از تگ‌های RFID.

• پرداخت بدون تماس: شبیه‌سازی سیستم‌های پرداخت مانند کارت‌های مترو یا کارت‌های بانکی.

• پروژه‌های DIY و آموزشی: مناسب برای پروژه‌های دانشجویی و یادگیری مفاهیم برنامه‌نویسی و الکترونیک.

مزایای استفاده از ماژول RC522

• هزینه پایین: با قیمتی کمتر از 5 دلار، این ماژول یکی از اقتصادی‌ترین گزینه‌ها برای پروژه‌های RFID است.

• انعطاف‌پذیری در ارتباط: پشتیبانی از چندین پروتکل ارتباطی امکان استفاده در پلتفرم‌های مختلف را فراهم می‌کند.

• جامعه کاربری گسترده: وجود کتابخانه‌های آماده مانند کتابخانه MFRC522 برای Arduino و پشتیبانی از انجمن‌های آنلاین، توسعه پروژه‌ها را آسان‌تر می‌کند.

• ابعاد کوچک: طراحی فشرده این ماژول، آن را برای استفاده در دستگاه‌های قابل حمل و پروژه‌های با فضای محدود مناسب می‌کند.

نحوه استفاده از ماژول RFID RC522

برای راه‌اندازی ماژول RC522، به تجهیزات زیر نیاز دارید:

• ماژول RFID RC522

• میکروکنترلر (مانند Arduino UNO)

• تگ یا کارت RFID (معمولاً همراه با ماژول ارائه می‌شود)

• کابل‌های جامپر

مراحل اتصال به Arduino:

1. اتصالات سخت‌افزاری:

   • VCC: به پین 3.3 ولت Arduino متصل کنید (از اتصال به 5 ولت خودداری کنید، زیرا ممکن است به ماژول آسیب برساند).

   • GND: به پین GND میکروکنترلر.

   • RST: به یک پین دیجیتال (مانند پین 9).

   • IRQ: اختیاری، برای استفاده از وقفه.

   • MISO, MOSI, SCK, SDA: به پین‌های SPI مربوطه در میکروکنترلر (برای Arduino UNO: MISO به پین 12، MOSI به پین 11، SCK به پین 13، SDA به پین 10).

2. نصب کتابخانه: در Arduino IDE، کتابخانه MFRC522 را از بخش Library Manager نصب کنید.

3. آزمایش: از نمونه کد DumpInfo در کتابخانه MFRC522 برای خواندن اطلاعات تگ استفاده کنید. این کد اطلاعات کارت مانند UID و محتوای حافظه را در سریال مانیتور نمایش می‌دهد.

سوالات متداول (FAQ)

1. آیا ماژول RC522 می‌تواند هر نوع کارت RFID را بخواند؟

خیر، ماژول RC522 تنها با کارت‌ها و تگ‌های سازگار با استاندارد ISO/IEC 14443A/MIFARE مانند MIFARE 1K و MIFARE 4K کار می‌کند. برای اطمینان از سازگاری، باید فرکانس کاری تگ (13.56 مگاهرتز) و پروتکل آن را بررسی کنید.

2. آیا می‌توان ماژول RC522 را به Raspberry Pi متصل کرد؟

بله، این ماژول از طریق پروتکل SPI به راحتی با Raspberry Pi سازگار است. کافی است اتصالات پین‌ها را مطابق با مستندات انجام دهید و از کتابخانه‌های مربوطه مانند python-mfrc522 استفاده کنید.

3. برد خواندن ماژول RC522 چقدر است؟

برد خواندن این ماژول معمولاً بین 2 تا 5 سانتی‌متر است، که به کیفیت تگ و شرایط محیطی (مانند وجود تداخل‌های الکترومغناطیسی) بستگی دارد.
