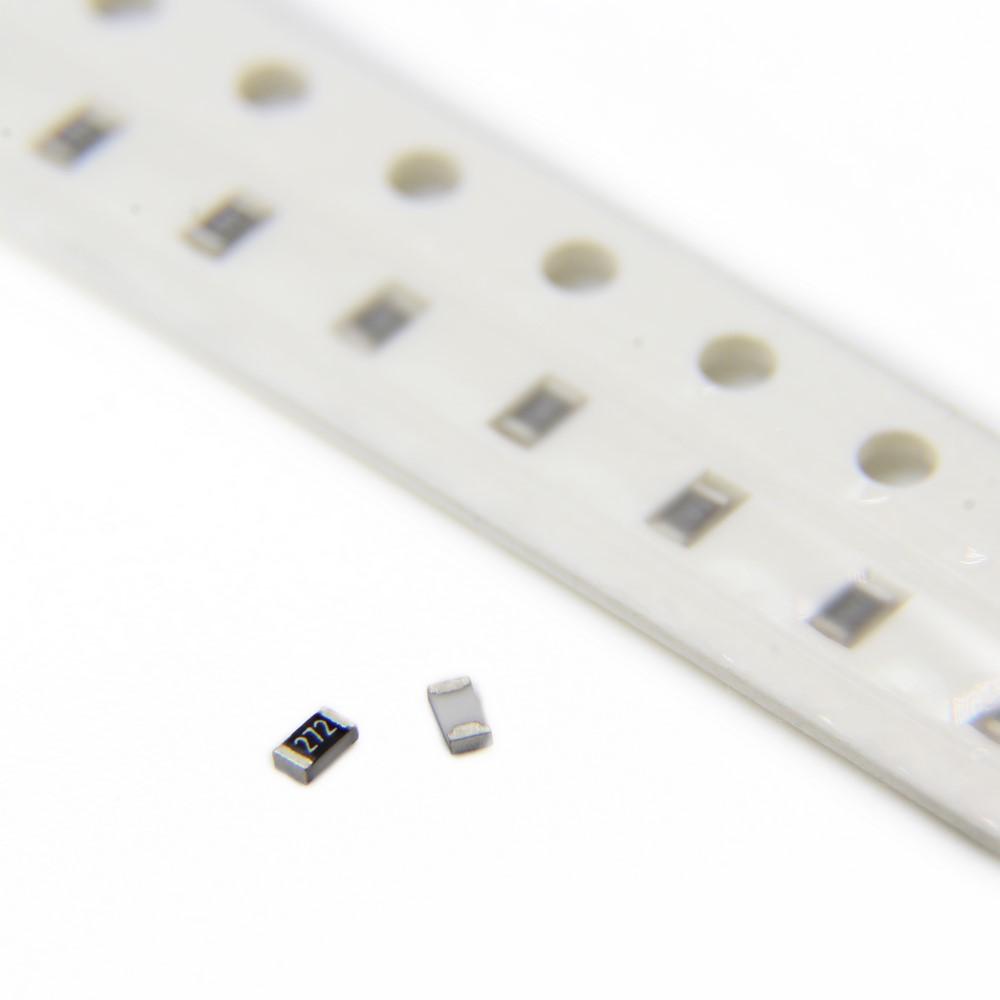

مقاومت اس ام دی 2.7کیلواهم 2.7Kohm smd 0603

بررسی حرفه‌ای مقاومت اس ام دی 2.7 کیلواهم (2.7kOhm) SMD 0603
مقدمه
مقاومت‌های اس ام دی (Surface Mount Device) به دلیل اندازه کوچک، دقت بالا و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی و تولید مدارات الکترونیکی مدرن هستند. مقاومت 2.7 کیلواهم (2.7kOhm) با پکیج 0603 یکی از این قطعات است که به دلیل ابعاد استاندارد و مشخصات فنی مناسب، در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی ویژگی‌ها، کاربردها، مشخصات فنی و نکات مهم در استفاده از این مقاومت می‌پردازیم.

مشخصات فنی مقاومت 2.7kOhm SMD 0603
مقاومت نامی: 2.7 کیلواهم (2700 اهم)
پکیج: 0603 (ابعاد: 1.6 میلی‌متر طول × 0.8 میلی‌متر عرض × 0.45 میلی‌متر ارتفاع)
تلرانس: معمولاً 1% یا 5% (بسته به سازنده)
توان نامی: 0.1 وات (1/10W)
حداکثر ولتاژ کاری: حدود 75 ولت (بسته به دیتاشیت سازنده)
دمای کاری: معمولاً بین -55 تا +155 درجه سانتی‌گراد
کد شناسایی: 272 (برای تلرانس 5%) یا کدهای خاص دیگر بسته به سازنده
جنس بدنه: سرامیک با لایه مقاومتی نیکل-کروم یا کربنی
نوع نصب: سطحی (SMD) برای مونتاژ خودکار با دستگاه‌های Pick-and-Place
این مقاومت به دلیل اندازه کوچک و توان مناسب، برای مدارات فشرده و کاربردهای با دقت بالا ایده‌آل است.

ویژگی‌های کلیدی
اندازه استاندارد: پکیج 0603 یکی از رایج‌ترین سایزهای مقاومت‌های SMD است که تعادل خوبی بین اندازه کوچک و سهولت مونتاژ ارائه می‌دهد.
دقت بالا: با تلرانس‌های 1% یا 5%، این مقاومت برای کاربردهایی که نیاز به دقت در محدودسازی جریان یا تقسیم ولتاژ دارند، مناسب است.
پایداری حرارتی: مقاومت‌های SMD 0603 معمولاً ضریب دمایی پایینی (TCR) دارند (بین 100 تا 200 ppm/°C)، که باعث پایداری عملکرد در دماهای مختلف می‌شود.
سازگاری با مونتاژ خودکار: طراحی این مقاومت برای نصب سطحی، آن را برای خطوط تولید انبوه مناسب می‌کند.
قیمت اقتصادی: مقاومت‌های SMD به دلیل تولید انبوه، هزینه‌ای مقرون‌به‌صرفه دارند.
کاربردها
مقاومت 2.7kOhm SMD 0603 در طیف گسترده‌ای از مدارات و دستگاه‌های الکترونیکی استفاده می‌شود، از جمله:

الکترونیک مصرفی: در گوشی‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها و تلویزیون‌ها برای تنظیم جریان و ولتاژ.
مدارات آنالوگ و دیجیتال: در فیلترهای RC، تقسیم‌کننده‌های ولتاژ و پل‌های مقاومتی.
اینترنت اشیا (IoT): در سنسورها و ماژول‌های کم‌مصرف به دلیل اندازه کوچک و مصرف انرژی پایین.
پزشکی: در تجهیزات پزشکی دقیق مانند دستگاه‌های مانیتورینگ و تصویربرداری.
اتوماسیون صنعتی: در کنترل‌کننده‌ها و سیستم‌های پردازش سیگنال.
اتومبیل: در سیستم‌های الکترونیکی خودرو مانند ECU و سیستم‌های ناوبری.
مزایا و معایب
مزایا
فشردگی: ایده‌آل برای بردهای با چگالی بالا.
عملکرد قابل اعتماد: پایداری در برابر شوک‌های حرارتی و مکانیکی.
تنوع تلرانس: امکان انتخاب بین دقت بالا (1%) یا اقتصادی (5%).
سهولت تولید انبوه: مناسب برای فرآیندهای مونتاژ خودکار.
معایب
مونتاژ دستی دشوار: به دلیل اندازه کوچک، لحیم‌کاری دستی نیاز به ابزارهای دقیق و مهارت دارد.
حساسیت به توان بیش از حد: توان نامی پایین (0.1 وات) نیاز به طراحی دقیق مدار دارد تا از سوختن مقاومت جلوگیری شود.
شناسایی سخت: کدهای کوچک روی بدنه ممکن است برای شناسایی مقدار مقاومت نیاز به میکروسکوپ داشته باشند.
نکات مهم در استفاده
انتخاب تلرانس مناسب: برای کاربردهای حساس مانند مدارات دقیق، تلرانس 1% توصیه می‌شود.
رعایت توان نامی: اطمینان حاصل کنید که توان عبوری از مقاومت از 0.1 وات بیشتر نشود تا از آسیب به قطعه جلوگیری شود.
مونتاژ صحیح: از لحیم‌کاری با دمای مناسب (معمولاً 260-280 درجه سانتی‌گراد به مدت حداکثر 10 ثانیه) استفاده کنید.
بررسی دیتاشیت: مشخصات دقیق مانند ضریب دمایی و حداکثر ولتاژ کاری را از دیتاشیت سازنده بررسی کنید.
ذخیره‌سازی مناسب: مقاومت‌های SMD را در محیط خشک و دور از رطوبت نگهداری کنید تا از اکسیداسیون پدهای لحیم جلوگیری شود.
مقایسه با سایر پکیج‌ها
0603 در مقابل 0805: پکیج 0603 کوچک‌تر است و برای مدارات فشرده‌تر مناسب‌تر است، اما 0805 توان بیشتری (0.125 وات) ارائه می‌دهد.
0603 در مقابل 0402: 0603 بزرگ‌تر و راحت‌تر برای مونتاژ است، در حالی که 0402 برای کاربردهای فوق‌فشرده استفاده می‌شود.
0603 در مقابل 1206: 1206 توان بالاتری (0.25 وات) دارد، اما فضای بیشتری اشغال می‌کند.
نتیجه‌گیری
مقاومت 2.7 کیلواهم SMD 0603 یک قطعه همه‌کاره و پرکاربرد است که به دلیل اندازه کوچک، دقت مناسب و قیمت اقتصادی، در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. این مقاومت برای طراحان مدارات فشرده و تولیدکنندگان تجهیزات الکترونیکی گزینه‌ای ایده‌آل است، مشروط بر اینکه نکات طراحی و مونتاژ به‌درستی رعایت شوند. با انتخاب تلرانس مناسب و رعایت مشخصات فنی، می‌توانید از عملکرد بهینه این قطعه در پروژه‌های خود اطمینان حاصل کنید.

پرسش‌های متداول (FAQ)
مقاومت 2.7kOhm SMD 0603 برای چه نوع پروژه‌هایی مناسب است؟
این مقاومت برای پروژه‌های الکترونیکی فشرده مانند مدارات IoT، سنسورها، و دستگاه‌های مصرفی که نیاز به محدودسازی جریان یا تقسیم ولتاژ دارند، ایده‌آل است. همچنین در مدارات آنالوگ و دیجیتال با دقت متوسط تا بالا کاربرد دارد.
چگونه می‌توان مقدار مقاومت 2.7kOhm را روی بدنه شناسایی کرد؟
روی بدنه مقاومت معمولاً کد سه‌رقمی "272" حک شده است که نشان‌دهنده 2.7 کیلواهم است (دو رقم اول مقدار و رقم سوم تعداد صفرها). برای شناسایی دقیق، ممکن است نیاز به میکروسکوپ یا لنز داشته باشید.
آیا می‌توان مقاومت 2.7kOhm SMD 0603 را به‌صورت دستی لحیم کرد؟
بله، اما به دلیل اندازه کوچک، نیاز به ابزارهای دقیق مانند هویه با نوک ریز، فلاکس، و ذره‌بین دارید. برای بهترین نتیجه، استفاده از دستگاه‌های مونتاژ خودکار توصیه می‌شود
