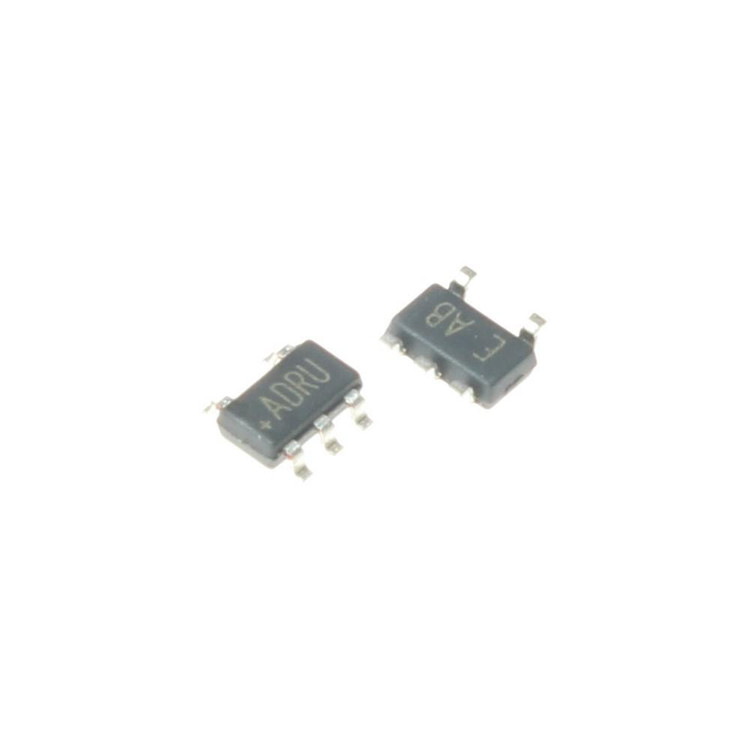

آی‌سی MAX1555EZK T

MAX1555EZK+T یک آی‌سی شارژر باتری لیتیوم-یون (Li+) تک‌سلولی با ورودی دوگانه (USB و آداپتور AC) از شرکت Analog Devices/Maxim Integrated است. این محصول به دلیل طراحی پیشرفته، عملکرد قابل اعتماد و ابعاد کوچک (پکیج TSOT-23-5)، گزینه‌ای ایده‌آل برای شارژ باتری در دستگاه‌های قابل‌حمل مانند گوشی‌های هوشمند، دوربین‌های دیجیتال، دستگاه‌های بازی دستی و پخش‌کننده‌های رسانه‌ای است.

این شارژر با ورودی‌های متنوع، بدون نیاز به FET یا دیود خارجی، ولتاژ ورودی تا 7 ولت را پشتیبانی می‌کند. فناوری محدودسازی حرارتی داخلی (On-chip Thermal Limiting) این محصول، طراحی برد مدار چاپی (PCB) را ساده کرده و امکان شارژ بهینه را بدون نگرانی از محدودیت‌های حرارتی ناشی از بدترین شرایط باتری یا ولتاژ ورودی فراهم می‌کند.

ویژگی‌های کلیدی

• شارژ دوگانه: پشتیبانی از شارژ از طریق USB (100 میلی‌آمپر حداکثر) و آداپتور AC (280 میلی‌آمپر معمولی).

• محافظت حرارتی هوشمند: کاهش تدریجی جریان شارژ در صورت رسیدن به محدودیت‌های حرارتی، بدون خاموش شدن دستگاه.

• بدون نیاز به دیودهای ورودی: جلوگیری از تخلیه باتری بدون نیاز به دیودهای محافظ.

• خروجی نشانگر وضعیت شارژ: دارای خروجی فعال-پایین CHG برای نمایش وضعیت شارژ.

• دمای کاری گسترده: عملکرد قابل اعتماد در بازه دمایی -40 تا +85 درجه سانتی‌گراد.

• پکیج کم‌حجم: طراحی شده در پکیج TSOT-23-5 با 5 پین برای استفاده در فضاهای محدود.

کاربردها

• گوشی‌های هوشمند و تبلت‌ها

• دوربین‌های دیجیتال

• دستگاه‌های بازی قابل‌حمل

• پخش‌کننده‌های رسانه‌ای

• سایر دستگاه‌های قابل‌حمل مجهز به باتری لیتیوم-یون

مشخصات فنی

• نوع باتری: لیتیوم-یون (Li+) یا لیتیوم-پلیمر (Li-Pol)

• ولتاژ ورودی: 3.7 تا 7 ولت

• ولتاژ شارژ باتری: 4.2 ولت

• جریان شارژ: 100 میلی‌آمپر (USB)، 280 میلی‌آمپر (DC)

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

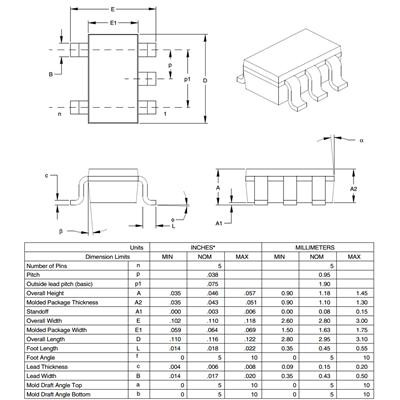

• پکیج: TSOT-23-5 (5 پین)

• استاندارد RoHS: سازگار با استانداردهای زیست‌محیطی

مزایا

• انعطاف‌پذیری ورودی: امکان شارژ از منابع USB (حتی هاب‌های بدون تغذیه) و آداپتور AC بدون نیاز به ارتباط پورت.

• ایمنی بالا: محدودسازی حرارتی پیشرفته، از آسیب به باتری یا برد جلوگیری می‌کند.

• طراحی ساده: عدم نیاز به قطعات خارجی مانند FET یا دیود، هزینه و پیچیدگی طراحی را کاهش می‌دهد.

• ابعاد کوچک: مناسب برای دستگاه‌های با فضای محدود.

پرسش‌های متداول (FAQ)

1. حداکثر جریان شارژ MAX1555EZK+T چقدر است؟

حداکثر جریان شارژ این آی‌سی 280 میلی‌آمپر در حالت استفاده از آداپتور DC و 100 میلی‌آمپر در حالت استفاده از USB است. برای جزئیات بیشتر، به دیتاشیت محصول مراجعه کنید.

2. آیا MAX1555EZK+T برای کاربردهای خودرویی مناسب است؟

بله، این آی‌سی به دلیل عملکرد قابل اعتماد و محافظت حرارتی پیشرفته، برای کاربردهای خودرویی مناسب است و می‌تواند در محیط‌های سخت شارژ ایمن و پایداری ارائه دهد.

3. چگونه می‌توانم وضعیت شارژ باتری را با MAX1555EZK+T بررسی کنم؟

این آی‌سی دارای خروجی فعال-پایین CHG است که می‌تواند به یک LED یا مدار نظارتی متصل شود تا وضعیت شارژ را نشان دهد. برای اطلاعات دقیق‌تر، به دیتاشیت و دیاگرام مدار مراجعه کنید.

خرید MAX1555EZK+T

برای خرید این محصول با کیفیت و دریافت پشتیبانی فنی، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، موجودی گسترده‌ای از محصولات Analog Devices و سایر برندها را با قیمت رقابتی و ارسال سریع ارائه می‌دهد.
