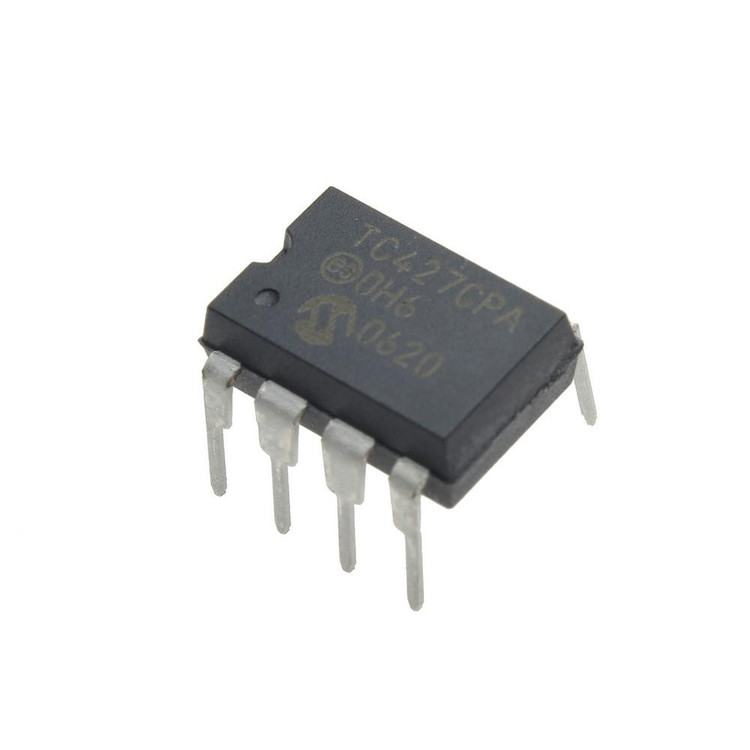

آی سی TC427CPA پکیج DIP-8

TC427CPA یک درایور MOSFET دوگانه با سرعت بالا و توان 1.5 آمپر است که توسط شرکت Microchip Technology طراحی و تولید شده است. این آی‌سی برای کاربردهایی که نیاز به درایو کردن MOSFETهای نوع N-Channel و P-Channel با سرعت و کارایی بالا دارند، ایده‌آل است. این درایور با توانایی تبدیل سیگنال‌های ورودی TTL/CMOS به خروجی‌های ریل-تو-ریل (rail-to-rail) با ولتاژ نزدیک به زمین یا تغذیه مثبت (در حد 25 میلی‌ولت)، عملکردی قابل اعتماد و دقیق ارائه می‌دهد. طراحی کم‌امپدانس و جریان بالای خروجی این آی‌سی، امکان درایو کردن بارهای خازنی تا 1000 پیکوفاراد را در کمتر از 30 نانوثانیه فراهم می‌کند، که آن را به گزینه‌ای مناسب برای کاربردهای تبدیل DC به DC، درایورهای خط و درایوهای پالس ترانسفورماتور تبدیل می‌کند.

TC427CPA با ولتاژ تغذیه گسترده (4.5 تا 18 ولت) و جریان ورودی بسیار پایین (1 میکروآمپر) به راحتی با کنترلرهای CMOS و بایپولار هماهنگ می‌شود. این ویژگی، همراه با مصرف جریان استاتیک حداکثر 8 میلی‌آمپر، آن را برای کاربردهایی که به بهره‌وری انرژی بالا نیاز دارند، مناسب می‌سازد. این محصول در پکیج DIP-8 عرضه شده و برای نصب از نوع Through-Hole طراحی شده است، که اتصال ایمن و پایداری را تضمین می‌کند.

ویژگی‌های کلیدی

• جریان خروجی بالا: 1.5 آمپر برای درایو کردن MOSFETهای پرقدرت.

• سرعت بالا: زمان صعود و نزول خروجی 30 نانوثانیه.

• ولتاژ تغذیه گسترده: پشتیبانی از 4.5 تا 18 ولت.

• خروجی کم‌امپدانس: توانایی درایو بارهای خازنی سنگین.

• مصرف جریان پایین: جریان ورودی 1 میکروآمپر و جریان استاتیک حداکثر 8 میلی‌آمپر.

• سازگاری با TTL/CMOS: امکان اتصال مستقیم به کنترلرهای CMOS و مقایسه‌کننده‌های آنالوگ.

• دمای کاری: عملکرد پایدار در بازه دمایی 0 تا 70 درجه سانتی‌گراد.

• پکیج DIP-8: مناسب برای نصب آسان و ایمن در پروژه‌های مختلف.

کاربردها

TC427CPA به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• تبدیل‌کننده‌های DC به DC: برای افزایش کارایی در سیستم‌های تغذیه سوئیچینگ.

• درایورهای خط: مناسب برای انتقال سیگنال‌های دیجیتال با سرعت بالا.

• کنترل موتور: درایو کردن MOSFETها در سیستم‌های کنترل موتور DC و BLDC.

• سیستم‌های مخابراتی: استفاده در سوئیچینگ صوتی و تصویری.

• سیستم‌های کنترلی: مناسب برای ماشین‌های حالت محدود (Finite State Machines) و مدارات تایمینگ.

مزایای رقابتی

TC427CPA در مقایسه با درایورهای مشابه، مانند DS0026، مصرف انرژی کمتری (یک‌پنجم) دارد و به دلیل طراحی CMOS، کارایی بالاتری را در فرکانس‌های بالا ارائه می‌دهد. این ویژگی‌ها آن را به گزینه‌ای مقرون‌به‌صرفه و کارآمد برای طراحی‌های مدرن تبدیل کرده است.

سوالات متداول (FAQ)

1. TC427CPA برای چه نوع MOSFETهایی مناسب است؟

TC427CPA برای درایو کردن MOSFETهای N-Channel و P-Channel طراحی شده است و با توجه به جریان خروجی 1.5 آمپر و زمان پاسخ‌دهی سریع (30 نانوثانیه)، برای کاربردهای پرسرعت و توان بالا مناسب است.

2. آیا TC427CPA با میکروکنترلرهای Arduino قابل استفاده است؟

بله، TC427CPA با سیگنال‌های ورودی TTL/CMOS سازگار است و می‌تواند به راحتی با میکروکنترلرهایی مانند Arduino که خروجی 5 ولت ارائه می‌دهند، استفاده شود. برای حفاظت بیشتر، توصیه می‌شود یک مقاومت کوچک (حدود 8 اهم) بین خروجی درایور و گیت MOSFET قرار دهید.

3. محدوده دمایی عملکرد TC427CPA چیست؟

این آی‌سی در بازه دمایی 0 تا 70 درجه سانتی‌گراد عملکرد پایداری دارد و برای محیط‌های صنعتی و تجاری مناسب است.
