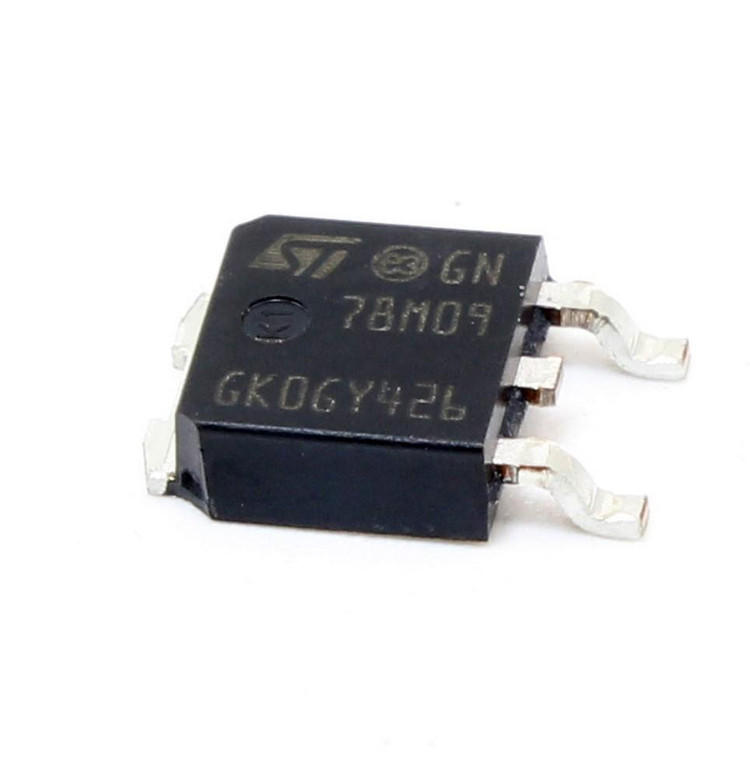

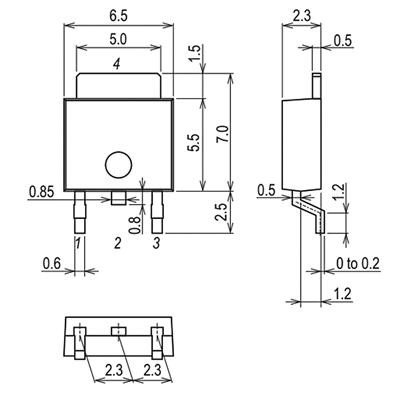

رگولاتور L78M09CDT
نام قطعه: رگولاتور L78M09CDT
نام کارخانهای: L78M09CDT
منفی یا مثبت Positive قطب
جریان خروجی 500 میلی آمپر
دقت 180 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 9.35 ولت
ولتاژ خروجی 9.45 ولت
ولتاژ خروجی 8.65 ولت
ولتاژ خروجی 8.55 ولت
کمترین ولتاژ ورودی 35 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: TO-252 (D-PAK)
بستهبندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 9 ولت 0.5 آمپر Positive Voltage Regulators , Fixed , Output Voltages : 9V , Output Current : 0.5A , Input Voltage : 35V
Polarity Positive Type
Output Current 500 mA
Tolerance 180 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 9.35 V
Output Voltage (Max) 9.45 V
Output Voltage (Min) 8.65 V
Output Voltage (Min) 8.55 V
Input Voltage MIN 35 V
Input Voltage MAX 35 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-252 (D-PAK)
L78M09CDT یک رگولاتور ولتاژ خطی مثبت از سری L78M شرکت STMicroelectronics است که بهطور خاص برای ارائه ولتاژ ثابت 9 ولت با جریان خروجی تا 500 میلیآمپر طراحی شده است. این قطعه در بستهبندی DPAK (TO-252) عرضه میشود و به دلیل کارایی بالا، پایداری عالی و محافظتهای داخلی، انتخابی ایدهآل برای طیف گستردهای از کاربردهای الکترونیکی است. این رگولاتور برای پروژههایی که نیاز به منبع تغذیه پایدار و قابل اعتماد دارند، مانند سیستمهای میکروکنترلری، مدارهای آنالوگ و تجهیزات صنعتی، بسیار مناسب است.
ویژگیهای کلیدی
-
ولتاژ خروجی ثابت: 9 ولت با تلرانس ±5%، که دقت بالایی را در تأمین ولتاژ مورد نیاز تضمین میکند.
-
جریان خروجی: تا 500 میلیآمپر، مناسب برای تغذیه مدارهای با مصرف توان متوسط.
-
محدوده ولتاژ ورودی: 11.5 تا 35 ولت، که امکان استفاده از منابع تغذیه متنوع را فراهم میکند.
-
محافظتهای داخلی: این رگولاتور مجهز به محافظت در برابر جریان بیش از حد، خاموشی حرارتی (Thermal Shutdown) و حفاظت از ناحیه امن عملیاتی (Safe Operating Area Protection) است که از آسیب به قطعه در شرایط غیرعادی جلوگیری میکند.
-
بستهبندی DPAK: طراحی فشرده و مناسب برای نصب سطحی (SMD)، که باعث صرفهجویی در فضا و سهولت در مونتاژ میشود.
-
دمای کاری گسترده: از 0 تا 150 درجه سانتیگراد، که آن را برای کاربردهای صنعتی و محیطهای سخت مناسب میسازد.
-
مطابقت با استاندارد RoHS: سازگار با محیط زیست و بدون سرب.
کاربردها
L78M09CDT در بسیاری از پروژههای الکترونیکی که نیاز به ولتاژ پایدار 9 ولت دارند، کاربرد دارد. برخی از کاربردهای رایج عبارتند از:
-
منابع تغذیه تنظیمشده: طراحی منابع تغذیه ساده برای دستگاههای الکترونیکی با تبدیل ولتاژ ورودی بالاتر (مانند 12 ولت یا بیشتر) به 9 ولت پایدار.
-
میکروکنترلرها و تجهیزات جانبی: تأمین ولتاژ پایدار برای میکروکنترلرها و حسگرهای مرتبط که به ولتاژ 9 ولت نیاز دارند.
-
مدارهای آنالوگ: تأمین ولتاژ برای آپامپها (Op-Amps) و سایر اجزای آنالوگ که به منبع تغذیه دقیق نیاز دارند.
-
سیستمهای صنعتی و مخابراتی: استفاده در تجهیزات صنعتی، زیرساختهای بیسیم و سیستمهای ارتباطی که نیاز به پایداری بالا دارند.
-
الکترونیک شخصی و قابل حمل: مناسب برای دستگاههای کوچک و قابل حمل که به ولتاژ ثابت و قابل اعتماد نیاز دارند.
مزایای استفاده از L78M09CDT
-
پایداری و قابلیت اطمینان: طراحی داخلی این رگولاتور با استفاده از فناوریهای پیشرفته، خروجی ولتاژ بسیار پایداری را تضمین میکند.
-
نصب آسان: بستهبندی DPAK امکان لحیمکاری سطحی را فراهم میکند و برای تولید انبوه یا پروژههای DIY مناسب است.
-
مقاومت در برابر شرایط سخت: با محافظتهای داخلی و توانایی کار در دماهای بالا، این قطعه برای کاربردهای صنعتی و محیطهای چالشبرانگیز ایدهآل است.
-
هزینه مقرونبهصرفه: با توجه به کارایی و کیفیت، L78M09CDT گزینهای اقتصادی برای پروژههای مختلف است.
نکات طراحی و استفاده
برای بهینهسازی عملکرد L78M09CDT، رعایت نکات زیر توصیه میشود:
-
ولتاژ ورودی: ولتاژ ورودی باید حداقل 2 ولت بالاتر از ولتاژ خروجی (یعنی حداقل 11 ولت) باشد تا تنظیم ولتاژ به درستی انجام شود.
-
خازنهای پایدارکننده: استفاده از خازن 0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی برای پایداری بهتر توصیه میشود.
-
مدیریت حرارتی: در صورت استفاده در جریانهای بالا یا دمای محیط زیاد، از هیتسینک مناسب برای دفع گرما استفاده کنید.
-
حداکثر جریان: جریان خروجی نباید از 500 میلیآمپر تجاوز کند تا از گرمای بیش از حد یا آسیب به قطعه جلوگیری شود.
سوالات متداول (FAQ)
1. L78M09CDT برای چه نوع پروژههایی مناسب است؟
L78M09CDT برای پروژههایی که نیاز به ولتاژ ثابت 9 ولت با جریان تا 500 میلیآمپر دارند، مانند منابع تغذیه برای میکروکنترلرها، مدارهای آنالوگ، و تجهیزات صنعتی یا الکترونیک شخصی، ایدهآل است.
2. آیا برای استفاده از L78M09CDT نیاز به قطعات اضافی است؟
برای عملکرد بهینه، توصیه میشود از خازنهای 0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی استفاده شود تا پایداری ولتاژ تضمین شود. همچنین، در کاربردهای با جریان بالا، ممکن است به هیتسینک نیاز باشد.
3. آیا L78M09CDT در برابر گرمای بیش از حد ایمن است؟
بله، این رگولاتور دارای محافظت داخلی در برابر جریان بیش از حد و خاموشی حرارتی است که از آسیب در شرایط غیرعادی مانند گرمای بیش از حد یا اضافهبار جلوگیری میکند.
خرید L78M09CDT
برای خرید L78M09CDT با کیفیت بالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را ارائه میدهد و با خدمات ارسال سریع و پشتیبانی حرفهای، انتخابی مطمئن برای تأمین نیازهای پروژههای شماست.
