Series:PIC18F
Core:PIC18 (8-bit)
Number of I/Os:35
ADC Resolution:12 bit

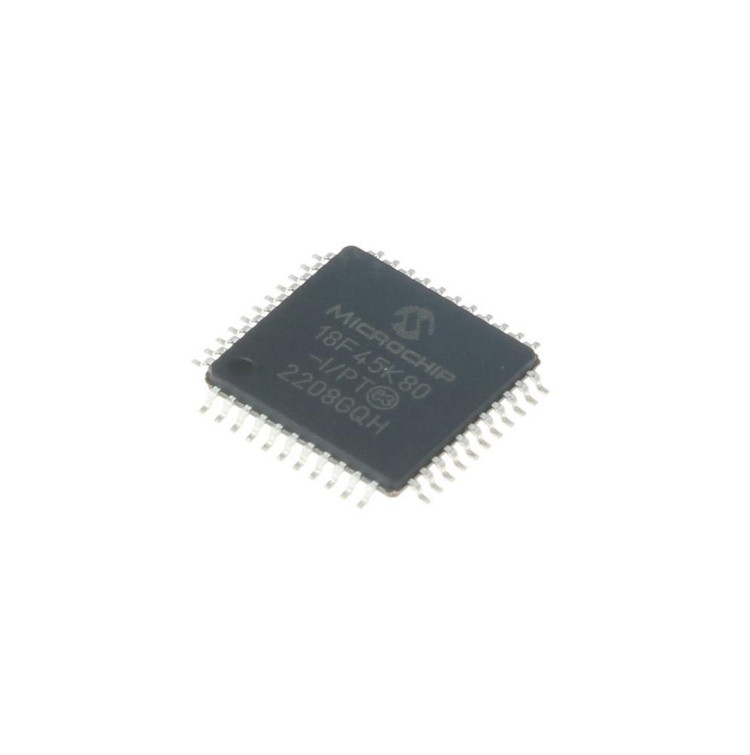

میکروکنترلر PIC18F45K80 I/PT پکیج TQFP-44
PIC18F45K80 I/PT
برند:Microchip Technology
ندارد - کالای اصل 🏅
مشخصات
Series
PIC18F
Core
PIC18 (8-bit)
Number of I/Os
35
ADC Resolution
12 bit
ADC Channels
11 Channels
Program Memory Size
32 KB
Operating Supply Voltage
1.8 V to 5.5 V
Data RAM Size
3.6 KB
EEPROM Size
1 KB
Data Bus Width
8 bit
Maximum Operating Temperature
+85°C
Package
TQFP-44
Maximum Clock Frequency
64 MHz
Packaging
Tray
Minimum Operating Temperature
-40°C
Mounting Style
SMD/SMT
توضیحات
نام قطعه: PIC18F45K80-I/PT
نام کارخانهای: PIC18F45K80-I/PT
تعداد در بسته: 160 عدد
برند: Microchip Technology

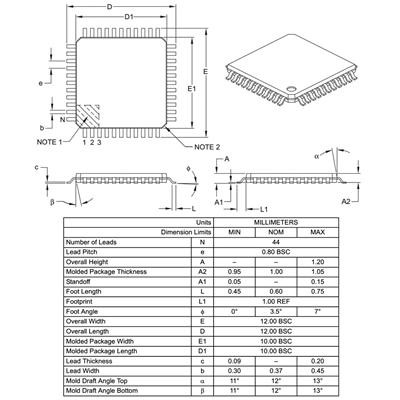

پکیج: TQFP-44
بستهبندی: Tray
عنوان گروه: 8-bit Microcontrollers - MCU
دیتاشیت: PIC18F45K80-I/PT
توضیحات: 8-BIT F:32KB EE:1KB S:4KB Flash Microcontrollers 8 Bit; Program Memory Size:32Kbytes - Eeprom:256Byte - RAM Memory Size:4Kbytes
نقد و بررسی
میکروکنترلر PIC18F45K80-I/PT – بررسی کامل ویژگیها، مشخصات فنی و کاربردها
میکروکنترلر PIC18F45K80-I/PT یکی از قدرتمندترین و محبوبترین میکروکنترلرهای ۸ بیتی خانواده PIC18 شرکت Microchip است که با فناوری nanoWatt XLP برای مصرف انرژی فوقالعاده پایین طراحی شده. این میکروکنترلر به دلیل داشتن ماژول ECAN (کنترلر شبکه CAN پیشرفته)، مناسب پروژههای خودرو، صنعتی، کنترل موتور و سیستمهای نیازمند ارتباط CAN است. اگر به دنبال میکروکنترلری با عملکرد بالا، حافظه فلش ۳۲ کیلوبایتی، رم ۳.۶ کیلوبایت و ADC ۱۲ بیتی هستید، PIC18F45K80 گزینهای ایدهآل به شمار میرود.
ویژگیهای کلیدی میکروکنترلر PIC18F45K80-I/PT
- حافظه برنامه: ۳۲KB فلش (قابل برنامهریزی بیش از ۱۰۰٬۰۰۰ بار)
- رم داده: ۳٬۶۴۸ بایت + ۱KB EEPROM
- سرعت کلاک حداکثر: ۶۴ مگاهرتز (۱۶ MIPS)
- ماژول ECAN: کاملاً سازگار با پروتکل CAN 2.0B Active – ایدهآل برای پروژههای خودرو و شبکههای صنعتی
- ADC: ۱۲ بیتی با ۱۱ کانال
- تایمرها: ۵ تایمر (۴ تایمر ۱۶ بیتی + ۱ تایمر ۸ بیتی)
- ماژول CTMU: برای اندازهگیری دقیق ظرفیت، زمان و شارژ
- ارتباطات: ۲ ماژول EUSART، ۲ ماژول MSSP (SPI/I²C)، پشتیبانی از LIN
- پینهای I/O: ۳۵ پین قابل برنامهریزی
- مصرف انرژی بسیار پایین: کمتر از ۲۰ نانوآمپر در حالت Sleep
- ولتاژ کاری گسترده: ۱.۸ تا ۵.۵ ولت
- پکیج: TQFP-44 (مناسب بردهای فشرده)
این ویژگیها باعث شده PIC18F45K80 در پروژههای ECU خودرو، سیستمهای نظارت صنعتی، کنترل موتورهای DC/BLDC، دیتالاگرها و دستگاههای باتریخور بسیار پرطرفدار باشد.
کاربردهای رایج PIC18F45K80
- پروژههای خودرو (OBD-II، داشبورد، کنترل تزریق سوخت)
- سیستمهای ارتباط CAN Bus
- کنترل صنعتی و اتوماسیون
- دستگاههای پزشکی کممصرف
- رباتیک و کنترل موتور
- پروژههای دانشجویی و پروتوتایپینگ پیشرفته با MPLAB X و XC8
برنامهنویسی و ابزارهای توسعه
برای برنامهنویسی میکروکنترلر PIC18F45K80 معمولاً از کامپایلر XC8 (رایگان) و محیط MPLAB X IDE استفاده میشود. پروگرامرهای محبوب مانند PICkit 3/4، ICD4 یا SNAP به راحتی این میکرو را پشتیبانی میکنند. کتابخانههای آماده Microchip برای ECAN، CTMU و XLP کار را بسیار ساده کرده است.
دیتاشیت PIC18F45K80
دیتاشیت کامل این میکروکنترلر بیش از ۶۰۰ صفحه است و تمام رجیسترها، نقشه پینها و مثالهای کد را شامل میشود. برای دانلود دیتاشیت رسمی به سایت Microchip مراجعه کنید.
خرید میکروکنترلر PIC18F45K80-I/PT اورجینال
برای تهیه نسخه اورجینال و باکیفیت PIC18F45K80-I/PT با موجودی آماده ارسال، به سایت معتبر e366.ir مراجعه کنید. این فروشگاه تخصصی قطعات میکروکنترلر PIC، تضمین اصالت کالا و پشتیبانی فنی ارائه میدهد.
سوالات متداول (FAQ)
۱. تفاوت PIC18F45K80 با PIC18F4550 چیست؟ PIC18F45K80 دارای ماژول ECAN پیشرفته، فناوری XLP (مصرف انرژی به مراتب کمتر)، CTMU و سرعت کلاک بالاتر (۶۴ مگاهرتز در مقابل ۴۸ مگاهرتز) است. اگر پروژه شما نیاز به CAN Bus یا مصرف انرژی بسیار پایین دارد، K80 انتخاب بهتری است.
۲. آیا PIC18F45K80 برای پروژههای CAN Bus مناسب است؟ بله، کاملاً! ماژول ECAN داخلی آن کاملاً با استاندارد CAN 2.0B سازگار است و نیازی به تراشه خارجی مانند MCP2551 نیست (فقط ترانسیور فیزیکی لازم است).
۳. بهترین پروگرامر برای PIC18F45K80 چیست؟ پروگرامرهای رسمی Microchip مانند PICkit 4، SNAP یا ICD4 بهترین عملکرد و پشتیبانی کامل از این میکرو را دارند. همچنین پروگرامرهای کلون چینی ارزانتر هم کار میکنند اما برای پروژههای حرفهای توصیه نمیشود.
