رگولاتور TPS73201DBV
نام قطعه: رگولاتور TPS73201DBV
نام کارخانهای: TPS73201DBV
منفی یا مثبت Positive قطب
جریان خروجی 250 میلی آمپر
دقت 0.002 درصد
نوع خروجی Adjustable
تعداد خروجی 1 خروجی
ولتاژ خروجی 5.5 ولت
ولتاژ رهایی 40 میلی ولت
ولتاژ خروجی 1.2 ولت
کمترین ولتاژ ورودی 1.7 ولت
بیشترین ولتاژ ورودی 5.5 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 3000 عدد
برند: Texas Instruments

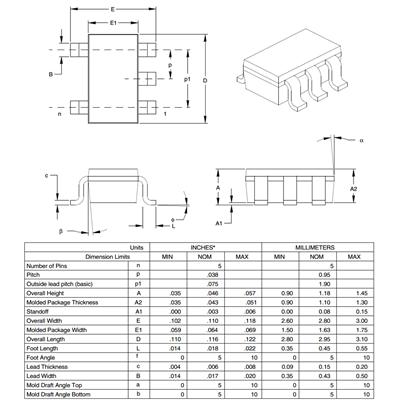

پکیج: SOT-23-5 (SC-74A)
بستهبندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی متغیرمثبت1.20-5.5ولت250میلی آمپر Low Dropout Positive Voltage Regulators , Adjustable , Output Voltage : 1.20V - 5.5V , Output Current :
Polarity Positive Type
Output Current 250 mA
Tolerance 0.002 %
Output Type Adjustable
Number of Output 1 Output
Output Voltage (Max) 5.5 V
Dropout Voltage 40 mV
Output Voltage (Min) 1.2 V
Input Voltage MIN 1.7 V
Input Voltage MAX 5.5 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand Texas Instruments
Package SOT-23-5 (SC-74A) 250mA , Input Voltage : 5.5V
رگولاتور ولتاژ TPS73201DBV از شرکت Texas Instruments (TI) یک رگولاتور ولتاژ خطی کمافت (LDO) با کارایی بالا است که برای تأمین ولتاژ پایدار و قابل اعتماد در کاربردهای مختلف الکترونیکی طراحی شده است. این محصول با ویژگیهای منحصربهفرد خود، از جمله افت ولتاژ پایین، دقت بالا و محافظتهای داخلی، گزینهای ایدهآل برای پروژههای حساس و پیشرفته در صنایع مختلف است.
ویژگیهای کلیدی
-
ولتاژ خروجی قابل تنظیم: TPS73201DBV امکان تنظیم ولتاژ خروجی از 1.2 ولت تا 5.5 ولت را فراهم میکند، که آن را برای طیف گستردهای از کاربردها مناسب میسازد.
-
جریان خروجی بالا: این رگولاتور میتواند تا 250 میلیآمپر جریان خروجی ارائه دهد، که برای تغذیه مدارهای با مصرف متوسط کافی است.
-
افت ولتاژ پایین (Low Dropout): با افت ولتاژ معمولی 40 میلیولت در جریان 250 میلیآمپر، این محصول کارایی بالایی در تبدیل توان ارائه میدهد، حتی زمانی که ولتاژ ورودی تنها کمی بالاتر از ولتاژ خروجی باشد.
-
دقت بالا: دقت کلی ولتاژ خروجی ±0.5% است که ثبات و قابلیت اطمینان را در شرایط مختلف تضمین میکند.
-
محافظتهای داخلی: مجهز به ویژگیهای محافظتی مانند خاموشی حرارتی (Thermal Shutdown) و محدودسازی جریان (Current Limit Protection) برای افزایش ایمنی در عملکرد.
-
محدوده دمای عملیاتی گسترده: عملکرد قابل اعتماد در بازه دمایی -40°C تا 125°C، مناسب برای محیطهای صنعتی و سخت.
-

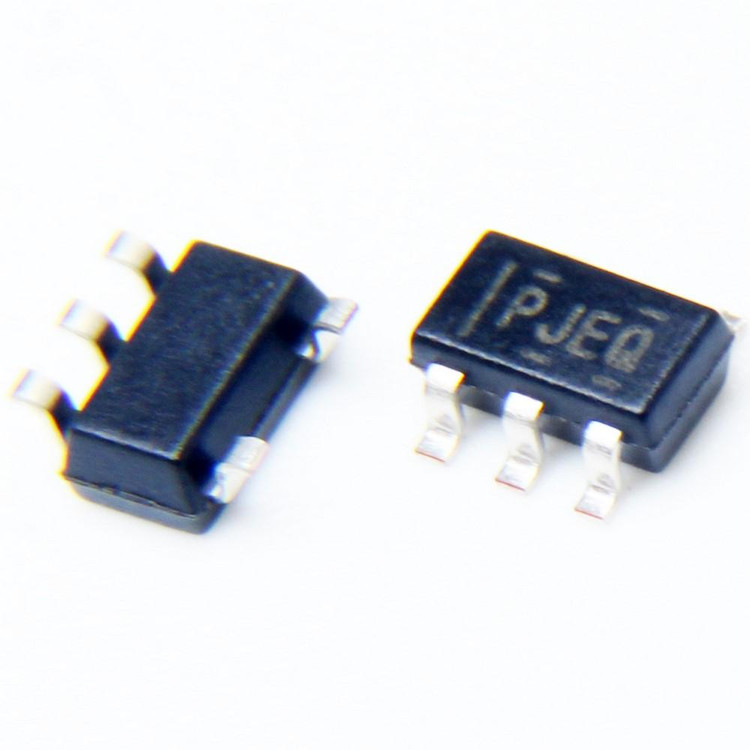

پکیج کوچک و کارآمد: این رگولاتور در پکیج SOT-23-5 عرضه میشود که امکان استفاده در طراحیهای با فضای محدود را فراهم میکند.
کاربردها
TPS73201DBV به دلیل طراحی کممصرف و کارایی بالا، در کاربردهای متنوعی مورد استفاده قرار میگیرد:
-
الکترونیک مصرفی: مانند تلفنهای هوشمند، تبلتها و دستگاههای قابل حمل.
-
سیستمهای صنعتی: برای تأمین توان پایدار در حسگرها و کنترلکنندهها.
-
تجهیزات پزشکی: در دستگاههایی که نیاز به ولتاژ دقیق و پایدار دارند.
-
سیستمهای ارتباطی: مانند روترها و تجهیزات شبکه که به رگولاتورهای کممصرف نیاز دارند.
مزایا
-
کارایی بالا: افت ولتاژ پایین و مصرف توان کم، این رگولاتور را برای کاربردهای حساس به انرژی ایدهآل میکند.
-
انعطافپذیری: ولتاژ خروجی قابل تنظیم، امکان استفاده در پروژههای مختلف را فراهم میسازد.
-
دوام و پایداری: با محافظتهای داخلی و عملکرد در دماهای بالا، این محصول برای محیطهای چالشبرانگیز مناسب است.
-
طراحی فشرده: پکیج SOT-23-5 فضای کمی اشغال میکند و برای بردهای متراکم مناسب است.
سوالات متداول (FAQ)
-
TPS73201DBV برای چه نوع پروژههایی مناسب است؟
این رگولاتور برای پروژههایی که نیاز به ولتاژ خروجی دقیق و پایدار دارند، مانند سیستمهای embedded، دستگاههای پزشکی، و تجهیزات ارتباطی، بسیار مناسب است. ولتاژ خروجی قابل تنظیم و افت ولتاژ پایین آن، این محصول را برای کاربردهای کممصرف ایدهآل میکند. -
آیا TPS73201DBV در برابر شرایط محیطی سخت مقاوم است؟
بله، این رگولاتور با محدوده دمایی عملیاتی -40°C تا 125°C و ویژگیهای محافظتی مانند خاموشی حرارتی و محدودسازی جریان، برای استفاده در شرایط سخت و صنعتی طراحی شده است. -
تفاوت TPS73201DBV با سایر رگولاتورهای LDO چیست؟
TPS73201DBV به دلیل افت ولتاژ بسیار پایین (40 میلیولت در 250 میلیآمپر)، دقت بالا (±0.5%) و پکیج کوچک SOT-23-5، نسبت به بسیاری از رگولاتورهای LDO مشابه برتری دارد. همچنین، فناوری NMOS و طراحی بدون نیاز به خازن (Cap-Free) آن را از نظر کارایی و سهولت طراحی متمایز میکند.
نتیجهگیری
رگولاتور TPS73201DBV از Texas Instruments یک راهحل قدرتمند و قابل اعتماد برای تأمین ولتاژ پایدار در پروژههای الکترونیکی پیشرفته است. با ویژگیهای برجستهای مانند افت ولتاژ پایین، دقت بالا و پکیج فشرده، این محصول برای مهندسان و طراحانی که به دنبال کارایی و انعطافپذیری هستند، انتخابی ایدهآل است.
