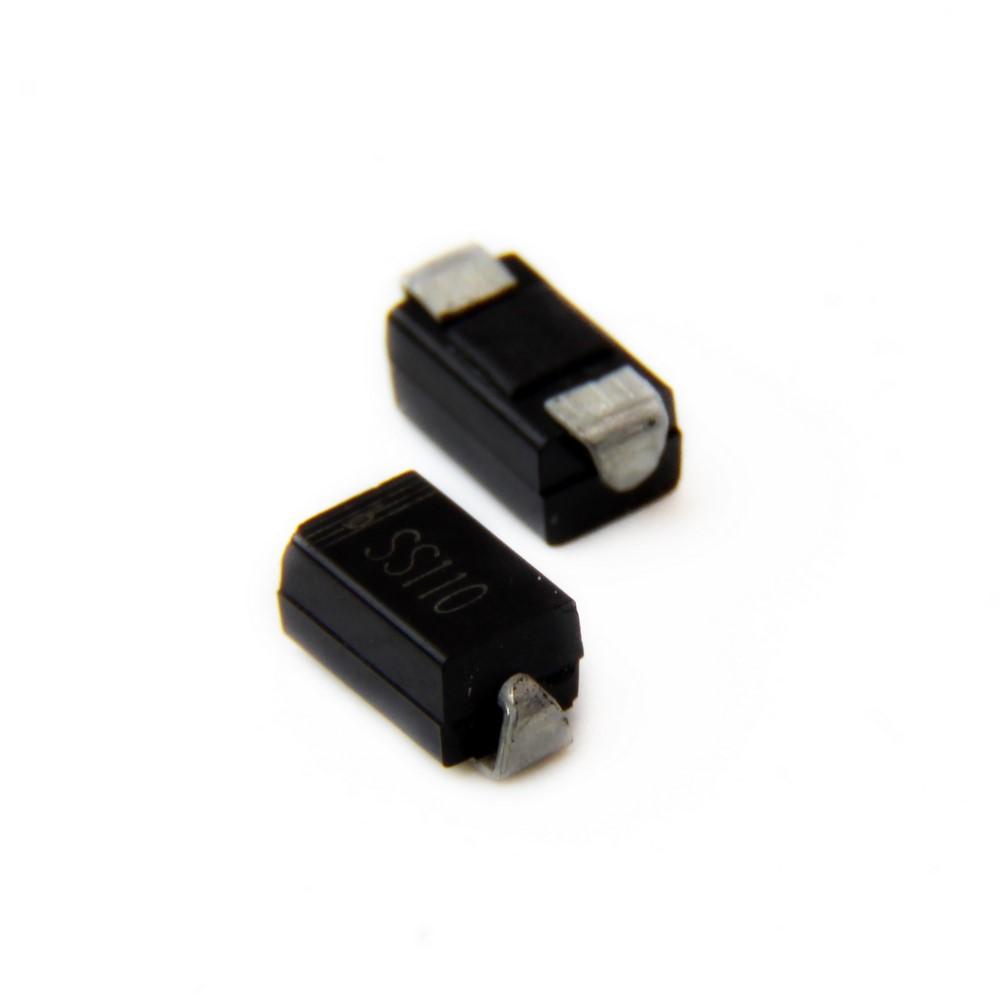

دیود شاتکی SS110

دیود شاتکی SS110 یکی از قطعات الکترونیکی پیشرفته و پرکاربرد در صنعت الکترونیک است که به دلیل ویژگی‌های برجسته‌اش، انتخابی ایده‌آل برای مهندسان و طراحان مدارهای الکترونیکی محسوب می‌شود. این دیود شاتکی با ولتاژ معکوس تکراری 100 ولت و جریان مستقیم 1 آمپر، برای کاربردهایی که نیاز به بازده بالا، افت ولتاژ پایین و سرعت سوئیچینگ سریع دارند، طراحی شده است. در ادامه، به بررسی مشخصات فنی، مزایا و کاربردهای این محصول می‌پردازیم.

مشخصات فنی دیود SS110

دیود SS110 از برندهای معتبر مانند Taiwan Semiconductor و Changzhou Starsea Elec، با ویژگی‌های زیر عرضه می‌شود:

• ولتاژ معکوس تکراری (Vrrm): 100 ولت

• جریان مستقیم (If): 1 آمپر

• افت ولتاژ رو به جلو (Vf): حداکثر 800-850 میلی‌ولت در 1 آمپر

• جریان نشتی معکوس (Ir): 100-500 میکروآمپر در 100 ولت

• جریان سرج رو به جلو (Ifsm): 30-40 آمپر

• دمای کاری: از -55 تا +150 درجه سانتی‌گراد

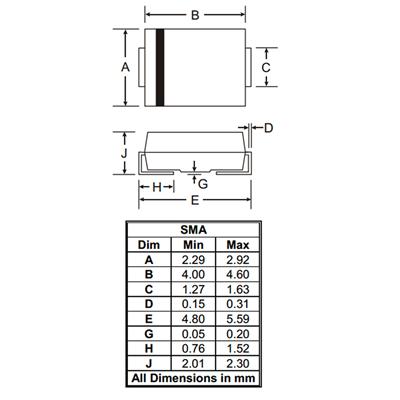

• بسته‌بندی: SMA (DO-214AC) یا SOD-123HE، مناسب برای نصب سطحی (SMD/SMT)

• وزن: حدود 0.053 تا 0.112 گرم (بسته به بسته‌بندی)

• استانداردهای زیست‌محیطی: مطابق با RoHS و REACH

این مشخصات، SS110 را به گزینه‌ای مناسب برای کاربردهای متنوع تبدیل کرده است.

مزایای دیود شاتکی SS110

1. افت ولتاژ پایین: با ولتاژ رو به جلوی 800-850 میلی‌ولت، این دیود اتلاف انرژی را به حداقل می‌رساند و بازده مدار را افزایش می‌دهد.

2. سرعت سوئیچینگ بالا: طراحی شاتکی این دیود، آن را برای کاربردهای فرکانس بالا مانند اینورترها و منابع تغذیه سوئیچینگ ایده‌آل می‌کند.

3. ساختار مقاوم: با قابلیت تحمل دمای بالا و جریان سرج تا 40 آمپر، SS110 در شرایط سخت نیز عملکرد قابل اعتمادی ارائه می‌دهد.

4. اندازه جمع‌وجور: بسته‌بندی SMA امکان استفاده در طراحی‌های فشرده و مدرن را فراهم می‌کند.

5. سازگاری زیست‌محیطی: استفاده از مواد با استاندارد UL 94 V-0 و بدون سرب، این دیود را به گزینه‌ای دوستدار محیط زیست تبدیل کرده است.

کاربردهای دیود SS110

دیود SS110 به دلیل ویژگی‌های منحصربه‌فردش در صنایع مختلف کاربرد دارد:

• منابع تغذیه سوئیچینگ: برای یکسوسازی با راندمان بالا در آداپتورها و شارژرها.

• مدارهای محافظت: استفاده در حفاظت از مدارها در برابر ولتاژ معکوس و جریان‌های اضافی.

• اینورترها و مبدل‌ها: مناسب برای کاربردهای فرکانس بالا در سیستم‌های خورشیدی و UPS.

• الکترونیک خودرو: با استانداردهای خودرویی (مانند نسخه‌های Automotive Grade)، در سیستم‌های مدیریت باتری و الکترونیک خودرو استفاده می‌شود.

• دستگاه‌های قابل حمل: به دلیل اندازه کوچک و مصرف انرژی پایین، در گوشی‌های هوشمند، تبلت‌ها و گجت‌های الکترونیکی کاربرد دارد.

پرسش‌های متداول (FAQ)

1. دیود SS110 برای چه نوع کاربردهایی مناسب است؟

دیود SS110 به دلیل افت ولتاژ پایین و سرعت سوئیچینگ بالا، برای کاربردهای فرکانس بالا مانند منابع تغذیه سوئیچینگ، اینورترها، و سیستم‌های محافظت در برابر ولتاژ معکوس مناسب است. همچنین در الکترونیک خودرو و دستگاه‌های قابل حمل نیز عملکردی عالی دارد.

2. تفاوت دیود شاتکی SS110 با دیودهای معمولی چیست؟

دیودهای شاتکی مانند SS110 در مقایسه با دیودهای معمولی، افت ولتاژ کمتری (حدود 800 میلی‌ولت) و سرعت سوئیچینگ بالاتری دارند. این ویژگی‌ها باعث کاهش اتلاف انرژی و بهبود عملکرد در مدارهای فرکانس بالا می‌شوند.

3. آیا دیود SS110 برای پروژه‌های DIY مناسب است؟

بله، دیود SS110 به دلیل بسته‌بندی SMD و مشخصات فنی مناسب، برای پروژه‌های DIY مانند ساخت شارژر، منابع تغذیه کوچک یا مدارهای محافظتی گزینه‌ای عالی است. با این حال، باید به دمای کاری و جریان مورد نیاز پروژه توجه شود.

چرا SS110 را انتخاب کنیم؟

دیود SS110 ترکیبی از عملکرد بالا، قابلیت اطمینان و قیمت مناسب را ارائه می‌دهد. این دیود با طراحی مدرن و سازگاری با استانداردهای زیست‌محیطی، انتخابی هوشمندانه برای مهندسان، تولیدکنندگان و علاقه‌مندان به الکترونیک است. چه در حال طراحی یک سیستم پیچیده صنعتی باشید و چه یک پروژه ساده DIY، SS110 می‌تواند نیازهای شما را به بهترین شکل برآورده کند.

خرید دیود SS110

برای تهیه دیود SS110 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با تضمین اصالت کالا و ارسال سریع ارائه می‌دهد. همین حالا سفارش دهید و پروژه‌های خود را با اطمینان به پیش ببرید!
