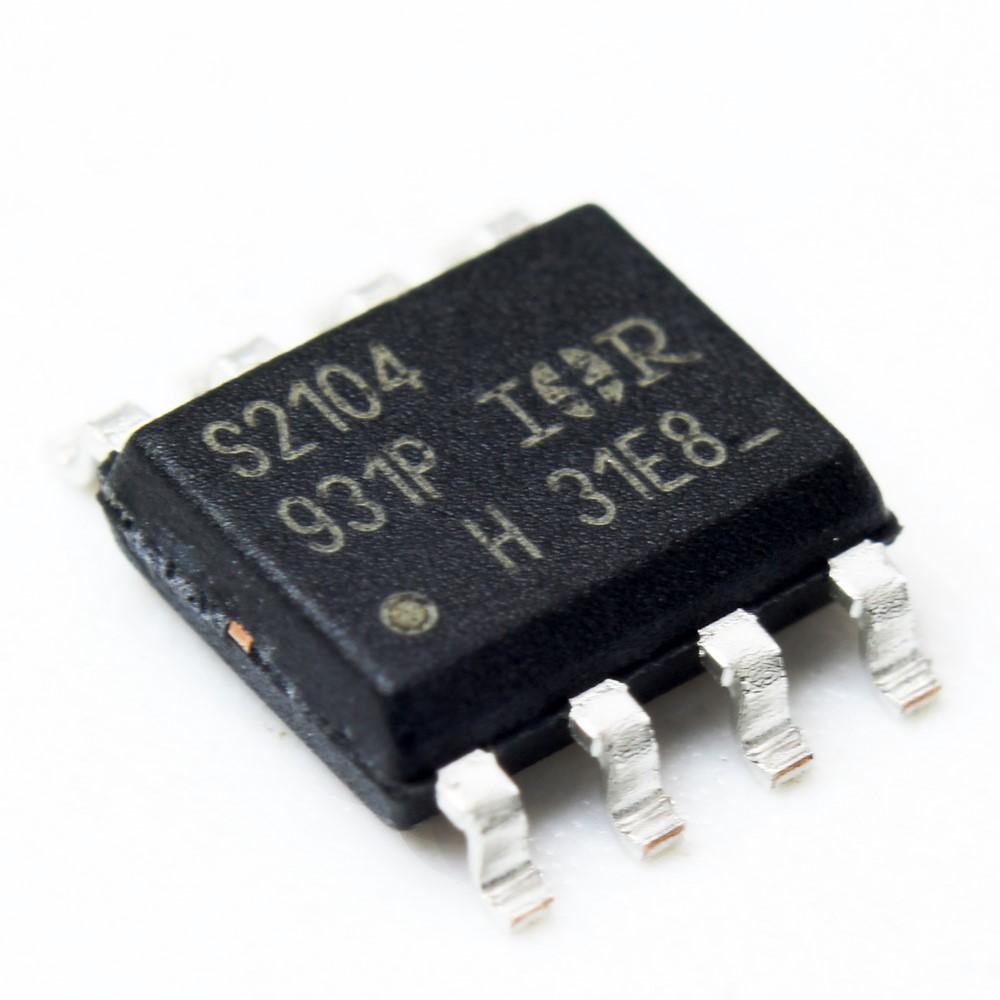

آی‌سی IRS2104S

آی‌سی IRS2104S از شرکت Infineon Technologies یک درایور گیت نیم‌پل (Half-Bridge) با ولتاژ بالا و سرعت بالا است که برای کنترل MOSFETها و IGBTهای قدرت در کاربردهای مختلف طراحی شده است. این آی‌سی با توانایی کار در ولتاژهای تا 600 ولت و ارائه جریان خروجی مناسب (0.29 آمپر برای منبع و 0.6 آمپر برای سینک)، گزینه‌ای ایده‌آل برای طراحی‌های صنعتی و تجاری است. IRS2104S در پکیج SOIC-8 عرضه می‌شود و با ویژگی‌های پیشرفته‌ای مانند حفاظت در برابر شوت-ترو (Shoot-Through Protection)، قابلیت خاموش‌سازی (Shutdown) و سازگاری با ورودی‌های منطقی CMOS و LSTTL، عملکردی قابل اعتماد و کارآمد ارائه می‌دهد.

این محصول برای کاربردهایی نظیر کنترل موتور، سیستم‌های روشنایی، منابع تغذیه سوئیچینگ، اینورترها و سیستم‌های صنعتی طراحی شده است و به دلیل طراحی مقاوم و فناوری HVIC (High Voltage Integrated Circuit)، توانایی تحمل شرایط سخت عملیاتی را دارد. همچنین، این آی‌سی با زمان تأخیر ثابت 520 نانوثانیه (Deadtime) و تحمل ولتاژهای منفی گذرا، عملکردی پایدار در محیط‌های پرنویز فراهم می‌کند.

ویژگی‌های کلیدی IRS2104S

• ولتاژ کاری بالا: پشتیبانی از ولتاژ تا 600 ولت برای کانال شناور (Floating Channel).

• جریان خروجی: 0.29 آمپر (منبع) و 0.6 آمپر (سینک) برای درایو گیت‌های پرقدرت.

• حفاظت‌های پیشرفته: شامل حفاظت در برابر شوت-ترو و قابلیت خاموش‌سازی.

• سازگاری منطقی: ورودی‌های منطقی سازگار با CMOS و LSTTL (تا 3.3 ولت).

• پکیج کم‌حجم: پکیج SOIC-8 با سطح رطوبت MSL2، مناسب برای کاربردهای صنعتی.

• فناوری مقاوم: استفاده از فناوری HVIC و CMOS مقاوم در برابر لچ‌آپ.

• کاربرد گسترده: مناسب برای کنترل موتور، اینورترها، سیستم‌های روشنایی و منابع تغذیه.

مزایای استفاده از IRS2104S

IRS2104S به دلیل طراحی یکپارچه و ویژگی‌های پیشرفته‌اش، انتخابی ایده‌آل برای مهندسان الکترونیک است که به دنبال کارایی بالا و قابلیت اطمینان در پروژه‌های خود هستند. این آی‌سی با کاهش پیچیدگی طراحی مدار و افزایش ایمنی عملیاتی، هزینه‌های تولید و نگهداری را کاهش می‌دهد. همچنین، سازگاری آن با استانداردهای RoHS و بدون سرب (PbF) آن را به گزینه‌ای سازگار با محیط زیست تبدیل کرده است.

سوالات متداول (FAQ)

1. IRS2104S برای چه نوع کاربردهایی مناسب است؟

IRS2104S برای کاربردهای متنوعی نظیر کنترل موتورهای الکتریکی، اینورترهای صنعتی، سیستم‌های روشنایی پیشرفته و منابع تغذیه سوئیچینگ مناسب است. این آی‌سی به دلیل توانایی کار در ولتاژ بالا و سرعت سوئیچینگ بالا، در پروژه‌های صنعتی و تجاری که نیاز به درایو گیت‌های MOSFET و IGBT دارند، عملکردی عالی ارائه می‌دهد.

2. تفاوت IRS2104S با IR2104 چیست؟

IRS2104S نسخه بهبودیافته IR2104 است و از نظر پین‌به‌پین با آن سازگار است. این آی‌سی از فناوری‌های پیشرفته‌تر HVIC و CMOS بهره می‌برد که مقاومت بهتری در برابر نویز و لچ‌آپ ارائه می‌دهد. همچنین، مشخصات الکتریکی آن، مانند جریان خروجی و زمان تأخیر، بهینه‌سازی شده‌اند.

3. آیا IRS2104S برای پروژه‌های با دمای بالا مناسب است؟

بله، IRS2104S برای استفاده در شرایط صنعتی طراحی شده و با پکیج SOIC-8 و استانداردهای کیفی بالا، می‌تواند در دماهای عملیاتی استاندارد صنعتی (تا 125 درجه سانتی‌گراد) به‌خوبی عمل کند. بااین‌حال، برای اطمینان از عملکرد بهینه، باید به توصیه‌های دیتاشیت و شرایط خنک‌سازی توجه شود.

خرید IRS2104S

برای تهیه آی‌سی IRS2104S با تضمین اصالت کالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، مجموعه‌ای گسترده از محصولات Infineon و سایر برندهای مطرح را با پشتیبانی فنی و خدمات پس از فروش ارائه می‌دهد. همین حالا از E366.ir بازدید کنید و IRS2104S را برای پروژه‌های خود سفارش دهید!
