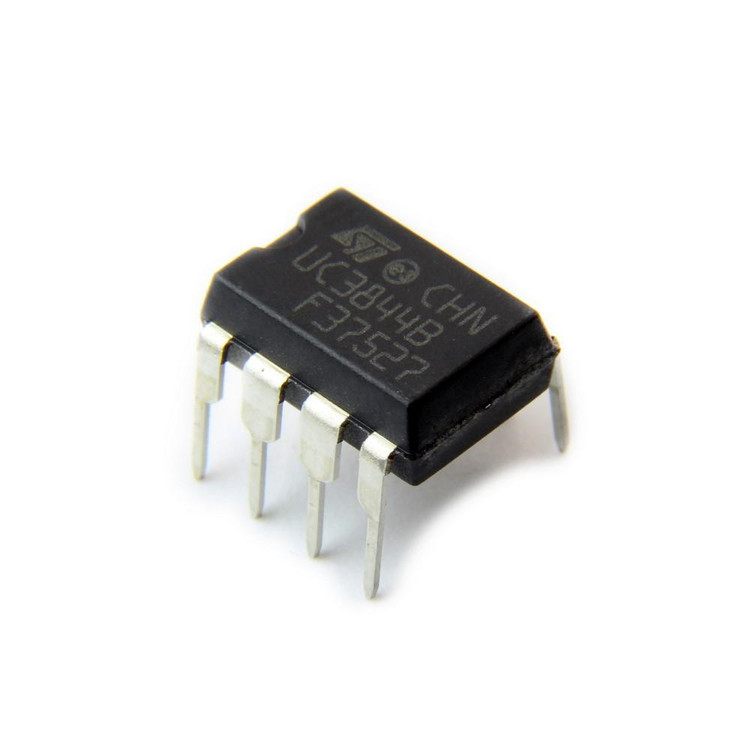

آی سی UC3844BN
UC3844BN
برند:STMicroelectronics
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: آی سی UC3844BN
نام کارخانهای: UC3844BN
حداکثر فرکانس 500 کیلو هرتز
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی 5.10 ولت
حداکثر چرخه کار 50 درصد
ولتاژ خروجی 4.90 ولت
کمترین ولتاژ ورودی 2.42 ولت
بیشترین ولتاژ ورودی 2.58 ولت
توپولوژی Boost, Flyback
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 10 ولت
بیشترین ولتاژ تغذیه 36 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: Switching Controllers
توضیحات: CURRENT MODE PWM CONTROLLER High Performance Current Mode Controllers;5.5V(On) - 7.6V(Off),Current Mode Operation 500 khz
Maximum Frequency 500 kHz
Output Current 1 A
Number of Output 1 Output
Output Voltage (Max) 5.10 V
Duty Cycle - Max 50 %
Output Voltage (Min) 4.90 V
Input Voltage MIN 2.42 V
Input Voltage MAX 2.58 V
Topology Boost, Flyback
Mounting Style Through Hole
Supply Voltage (Min) 10 V
Supply Voltage (Max) 36 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package DIP-8
نقد و بررسی
UC3844BN یک کنترلر PWM (Pulse Width Modulation) با حالت جریان بالا است که توسط شرکتهای معتبر مانند STMicroelectronics و ON Semiconductor تولید شده است. این آیسی به دلیل عملکرد عالی، قابلیت اطمینان بالا و انعطافپذیری در طراحی، یکی از محبوبترین گزینهها برای کاربردهای مدیریت توان در الکترونیک صنعتی و تجاری محسوب میشود. این محصول به طور خاص برای پیادهسازی طرحهای کنترلی حالت جریان در مبدلهای DC-DC و آفلاین طراحی شده است و با حداقل قطعات خارجی، عملکردی بهینه ارائه میدهد.
ویژگیهای کلیدی UC3844BN
UC3844BN با ویژگیهای منحصربهفرد خود، برای مهندسان الکترونیک و طراحان سیستمهای قدرت گزینهای ایدهآل است. در ادامه به برخی از مهمترین ویژگیهای این آیسی اشاره میکنیم:
-
عملکرد در حالت جریان (Current Mode): این آیسی با کنترل دقیق جریان، امکان طراحی مبدلهای قدرت با پاسخ سریع و پایداری بالا را فراهم میکند.
-
فرکانس کاری تا 500 کیلوهرتز: اسیلاتور داخلی با فرکانس قابل تنظیم تا 500 کیلوهرتز، این آیسی را برای کاربردهای مختلف مناسب میسازد.
-
قابلیت محدود کردن جریان چرخهبهچرخه: این ویژگی از آسیب به قطعات در شرایط اضافهبار جلوگیری میکند.
-
خروجی توتمپل با جریان بالا: این خروجی برای درایو مستقیم MOSFETهای نوع N-Channel طراحی شده است و جریان پیک بالایی را ارائه میدهد.
-
مصرف جریان پایین در حالت استارتآپ: جریان راهاندازی کمتر از 0.5 میلیآمپر، این آیسی را برای کاربردهای کممصرف ایدهآل میکند.
-
محافظت در برابر افت ولتاژ (UVLO): این ویژگی با هیسترزیس، از عملکرد ناپایدار در ولتاژهای پایین جلوگیری میکند.
-
مرجع ولتاژ داخلی دقیق: مرجع داخلی با دقت بالا برای ورودی تقویتکننده خطا، عملکرد قابل اعتمادی را تضمین میکند.
کاربردها
UC3844BN به دلیل ویژگیهای برجستهاش در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ (SMPS): مناسب برای طراحی منابع تغذیه آفلاین و مبدلهای DC-DC.
-
شارژرهای باتری: کنترل دقیق جریان و ولتاژ برای شارژ ایمن و کارآمد.
-
اینورترها و مبدلهای قدرت: استفاده در سیستمهای خورشیدی، یوپیاسها و اینورترهای صنعتی.
-
سیستمهای روشنایی LED: کنترل جریان برای درایورهای LED با راندمان بالا.
-
الکترونیک خودرو: مناسب برای کاربردهای خودرویی که نیاز به پایداری و کارایی بالا دارند.
مشخصات فنی
-
ولتاژ تغذیه: 10V تا 30V
-
فرکانس اسیلاتور: تا 500 کیلوهرتز
-
حداکثر چرخه کاری: 48%
-
خروجی ولتاژ: 5V (مرجع داخلی)
-
جریان خروجی: تا 1 آمپر
-
بستهبندی: DIP-8 (MiniDIP)
-
دمای کاری: 0°C تا 70°C (برای مدلهای صنعتی ممکن است متفاوت باشد)
-
کد ECCN: EAR99 (برای صادرات)
مزایای استفاده از UC3844BN
-
انعطافپذیری در طراحی: با حداقل قطعات خارجی، میتوان طرحهای پیچیده را سادهسازی کرد.
-
راندمان بالا: کاهش اتلاف توان به دلیل مصرف پایین و طراحی بهینه.
-
قابلیت اطمینان: تولید توسط برندهای معتبر مانند STMicroelectronics و ON Semiconductor.
-
هزینه اقتصادی: مناسب برای پروژههای تجاری و صنعتی با بودجه محدود.
سوالات متداول (FAQ)
1. UC3844BN برای چه نوع پروژههایی مناسب است؟
UC3844BN برای پروژههایی که نیاز به کنترل دقیق جریان و ولتاژ در مبدلهای قدرت دارند، مانند منابع تغذیه سوئیچینگ، شارژرهای باتری و درایورهای LED، مناسب است. این آیسی به دلیل انعطافپذیری و کارایی بالا، در کاربردهای صنعتی و تجاری بسیار مورد استفاده قرار میگیرد.
2. آیا UC3844BN برای کاربردهای خودرویی مناسب است؟
بله، UC3844BN به دلیل ویژگیهایی مانند محافظت در برابر افت ولتاژ و عملکرد پایدار در شرایط سخت، برای کاربردهای خودرویی مناسب است. با این حال، برای استفاده در محیطهای خاص خودرویی، باید مدلهای خاص با استانداردهای خودرو (مانند AEC-Q100) بررسی شوند.
3. چگونه میتوان فرکانس کاری UC3844BN را تنظیم کرد؟
فرکانس کاری UC3844BN با استفاده از مقاومت و خازن متصل به پینهای اسیلاتور (RT/CT) قابل تنظیم است. با مراجعه به دیتاشیت محصول، میتوانید مقادیر مناسب برای دستیابی به فرکانس دلخواه (تا 500 کیلوهرتز) را محاسبه کنید.
چرا UC3844BN را انتخاب کنیم؟
UC3844BN با ترکیبی از عملکرد بالا، قابلیت اطمینان و هزینه مناسب، گزینهای ایدهآل برای مهندسان و طراحانی است که به دنبال یک کنترلر PWM کارآمد برای پروژههای خود هستند. این آیسی با پشتیبانی از فرکانسهای بالا، محافظتهای داخلی و خروجی قدرتمند، میتواند نیازهای متنوع طراحیهای الکترونیکی را برآورده کند.
خرید UC3844BN
برای تهیه UC3844BN با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم از فروشگاه آنلاین E366.ir خرید کنید. این فروشگاه با ارائه محصولات اصل و خدمات پس از فروش قوی، انتخابی مطمئن برای تأمین قطعات الکترونیکی شماست. هماکنون به وبسایت E366.ir مراجعه کنید و UC3844BN را به سبد خرید خود اضافه کنید!
