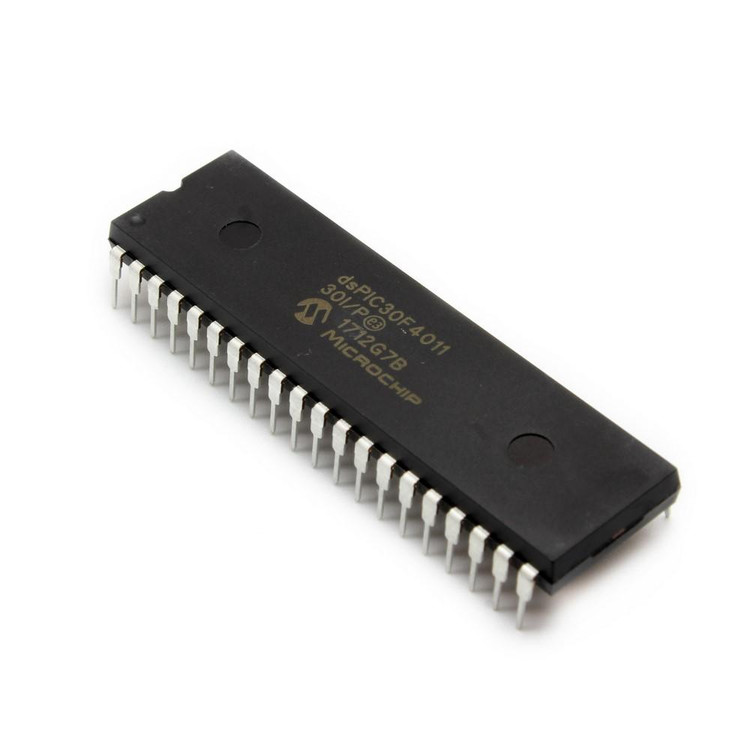

میکروکنترلر DSPIC30F4011 30I/P پکیج DIP-40

میکروکنترلر dsPIC30F4011-30I/P – راهنمای کامل خرید، دیتاشیت و برنامه‌ریزی

میکروکنترلر dsPIC30F4011-30I/P یکی از محبوب‌ترین اعضای خانواده dsPIC30F شرکت Microchip است که به دلیل ترکیب قدرتمند DSP + MCU در یک پکیج 40 پین DIP، همچنان در پروژه‌های صنعتی، دانشگاهی و حرفه‌ای طرفداران بسیار زیادی دارد. این آی‌سی 16 بیتی با فرکانس کاری 30 MIPS، حافظه فلش 48 کیلوبایت، رم 2 کیلوبایت و قابلیت‌های پیشرفته پردازش سیگنال دیجیتال (DSP) گزینه‌ای ایده‌آل برای کاربردهایی مثل کنترل موتور، اینورتر، منابع تغذیه سوئیچینگ، پردازش صوت و سنسورهای دقیق به حساب می‌آید.

ویژگی‌های کلیدی dsPIC30F4011-30I/P

• معماری اصلاح‌شده هاروارد 16 بیتی
• حداکثر سرعت 30 MIPS در فرکانس 120 مگاهرتز (با PLL)
• حافظه برنامه 48K بایت Flash (16K دستورالعمل)
• 2K بایت SRAM + 1K بایت EEPROM
• ماژول موتور کنترل PWM پیشرفته (MCPWM) با 6 خروجی
• ADC 10 بیتی 1 مگاسمپل بر ثانیه با 9 کانال
• 5 تایمر 16 بیتی + قابلیت QEI (Quadrature Encoder Interface)
• پورت‌های UART، SPI و I²C کامل

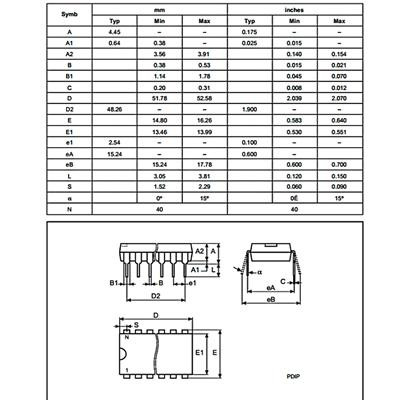

• پکیج 40-pin PDIP (مناسب پروتوتایپ و لحیم دستی)
• دمای کاری صنعتی -40 تا +85 درجه سانتی‌گراد

کاربردهای رایج در پروژه‌ها

• کنترل موتورهای DC، BLDC و استپر
• ساخت اینورتر سینوسی و UPS
• پردازش سیگنال دیجیتال و فیلترهای FIR/IIR
• سیستم‌های اندازه‌گیری دقیق (دما، فشار، جریان)
• پروژه‌های رباتیک و CNC
• کنترل منابع تغذیه SMPS

دیتاشیت و مدارک فنی

دیتاشیت کامل dsPIC30F4011 به همراه Family Reference Manual و Errata را می‌توانید مستقیم از سایت Microchip دانلود کنید. برای برنامه‌نویسی توصیه می‌شود از محیط MPLAB X IDE همراه با کامپایلر XC16 استفاده کنید. همچنین کتابخانه‌های آماده C30 و مثال‌های موتور کنترل در سایت Microchip موجود است.

برنامه‌ریزی و پروگرامر مناسب

این میکروکنترلر از پروتکل ICSP پشتیبانی می‌کند. پروگرامرهای محبوب:

• PICkit 3 / PICkit 4
• ICD 3
• پروگرامرهای چینی ارزان‌قیمت مبتنی بر PICkit (با چیپ اصلی)
• Snap Programmer

نکات مهم خرید dsPIC30F4011-30I/P

• حتماً نسخه 30I/P (صنعتی، پکیج DIP) را تهیه کنید.
• از فروشگاه‌های معتبر خرید کنید تا اورجینال بودن قطعه تضمین شود.
• موجودی این آی‌سی به دلیل توقف تولید (NRND) در برخی نقاط محدود شده؛ پس بهتر است زودتر اقدام کنید.

منبع معتبر خرید با ضمانت اصالت کالا: شما می‌توانید میکروکنترلر dsPIC30F4011-30I/P اورجینال را با موجودی آماده ارسال از فروشگاه تخصصی e366.ir تهیه کنید.

سه سوال متداول (FAQ)

۱. تفاوت dsPIC30F4011 با dsPIC30F4013 چیست؟ تنها تفاوت در حجم حافظه فلش است؛ 4011 دارای 48KB فلش (16K دستورالعمل) و 4013 دارای 66KB فلش است. بقیه امکانات کاملاً یکسان هستند.

۲. آیا هنوز dsPIC30F4011 تولید می‌شود؟ این آی‌سی وضعیت NRND (Not Recommended for New Design) دارد ولی همچنان توسط Microchip و توزیع‌کنندگان رسمی تولید و عرضه می‌شود و تا سال‌های آینده پشتیبانی خواهد داشت.

۳. چه پروگرامری برای dsPIC30F4011 مناسب و ارزنده است؟ بهترین گزینه رسمی PICkit 4 است، اما اگر بودجه محدود است، کلون‌های باکیفیت PICkit 3 (با چیپ اصلی) یا پروگرامر Snap کاملاً جوابگو هستند. فقط از فروشندگان معتبر تهیه کنید تا چیپ تقلبی نباشد.

اگر پروژه‌ای با dsPIC30F4011 دارید یا نیاز به مشاوره فنی دارید، در بخش نظرات همین صفحه سؤال خود را مطرح کنید تا سریع راهنمایی شوید!
