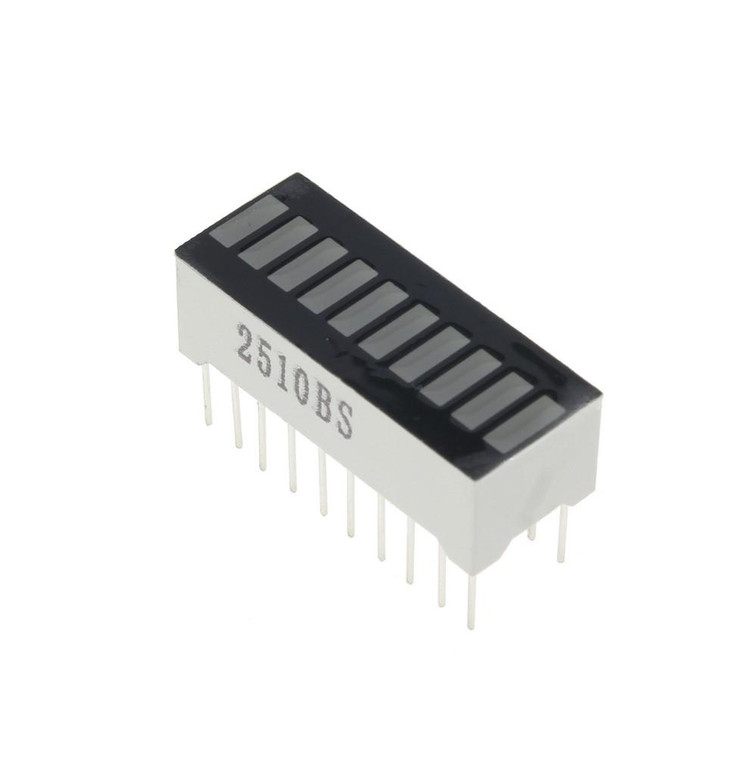

ال ای دی LED BAR GRAPH

LED Bar Graph یک نمایشگر الکترونیکی پیشرفته است که از مجموعه‌ای از دیودهای نورانی (LED) تشکیل شده و برای نمایش بصری داده‌ها به‌صورت خطی یا مقیاس‌بندی‌شده استفاده می‌شود. این محصول، که معمولاً شامل 8 یا 10 ال‌ای‌دی در یک ردیف است، به دلیل طراحی ساده و کاربردی، در پروژه‌های الکترونیکی، صنعتی و رباتیک بسیار محبوب است. LED Bar Graph به‌عنوان یک ابزار نمایش بصری، برای نشان‌دادن مقادیر آنالوگ یا دیجیتال مانند سطح سیگنال، شدت صدا، دما، یا درصد پیشرفت یک فرآیند به کار می‌رود.

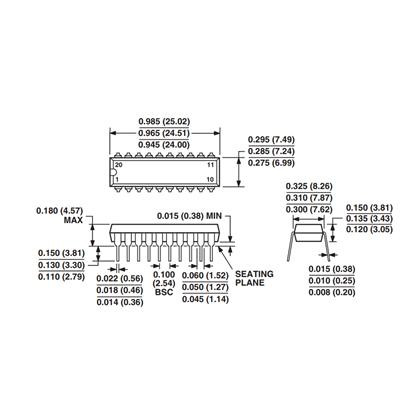

این محصول با ابعاد استاندارد (مانند 25×10 میلی‌متر برای مدل‌های 10 بیتی) و رنگ‌های متنوع (سبز، قرمز، آبی و چندرنگ) عرضه می‌شود و به دلیل مصرف انرژی پایین، دوام بالا و نصب آسان، گزینه‌ای ایده‌آل برای کاربردهای مختلف از جمله نمایشگرهای صوتی، داشبوردهای صنعتی، و پروژه‌های مبتنی بر میکروکنترلر مانند آردوینو است.

ویژگی‌های کلیدی

• ساختار ساده و کاربردی: LED Bar Graph شامل چندین ال‌ای‌دی مستقل است که به‌صورت سری در یک قاب قرار گرفته‌اند و اتصال آن‌ها به مدار مانند اتصال ال‌ای‌دی‌های مجزا است. این سادگی امکان استفاده در پروژه‌های پیچیده را فراهم می‌کند.

• رنگ‌بندی متنوع: در دسترس بودن در رنگ‌های سبز، قرمز، آبی و چندرنگ، امکان انتخاب بر اساس نیاز پروژه را فراهم می‌کند.

• ولتاژ و جریان مناسب: با ولتاژ کاری 3.2 تا 3.6 ولت و جریان مصرفی حدود 20 میلی‌آمپر (برای مدل‌های استاندارد سبز)، این محصول با اکثر سیستم‌های دیجیتال و آنالوگ سازگار است.

• کاربرد گسترده: مناسب برای نمایش خروجی سنسورهای آنالوگ، آی‌سی‌های دیجیتال، و پروژه‌های مبتنی بر آردوینو یا سایر میکروکنترلرها.

• دوام و کیفیت بالا: بدنه مقاوم و طراحی استاندارد، عمر مفید طولانی (تا 30,000 ساعت در برخی مدل‌ها) را تضمین می‌کند.

کاربردها

1. نمایشگرهای صنعتی: استفاده در پنل‌های کنترل برای نمایش وضعیت دستگاه‌ها یا سطوح سیگنال.

2. پروژه‌های آردوینو و رباتیک: اتصال به بردهای آردوینو برای نمایش داده‌هایی مانند میزان شارژ باتری یا شدت نور.

3. نمایشگرهای صوتی: نمایش شدت صدا در آمپلی‌فایرها یا سیستم‌های صوتی.

4. آموزش الکترونیک: به دلیل سادگی در اتصال و برنامه‌ریزی، ابزاری عالی برای یادگیری مفاهیم الکترونیک و برنامه‌نویسی.

مزایا

• نصب آسان: اتصال مستقیم به پین‌های میکروکنترلر یا آی‌سی‌ها بدون نیاز به مدارهای پیچیده.

• مصرف انرژی پایین: بهینه برای پروژه‌های با منبع تغذیه محدود.

• انعطاف‌پذیری در طراحی: امکان استفاده از شیفت رجیسترها برای کاهش تعداد پین‌های موردنیاز در پروژه‌های پیچیده.

• قیمت مقرون‌به‌صرفه: با توجه به کارایی و دوام، ارزش خرید بالایی دارد.

سوالات متداول (FAQ)

1. LED Bar Graph چگونه به میکروکنترلر متصل می‌شود؟

LED Bar Graph به‌سادگی مانند ال‌ای‌دی‌های مجزا به پین‌های خروجی میکروکنترلر متصل می‌شود. هر ال‌ای‌دی دارای یک پایه مثبت و منفی است. برای کاهش تعداد پین‌های موردنیاز، می‌توان از آی‌سی‌های شیفت رجیستر مانند 74HC595 استفاده کرد. برای اتصال ایمن، معمولاً یک مقاومت (مانند 100 اهم) به پایه‌های منفی متصل می‌شود.

2. آیا LED Bar Graph برای پروژه‌های مبتنی بر آردوینو مناسب است؟

بله، LED Bar Graph به دلیل سازگاری با ولتاژ 5 ولت و سهولت برنامه‌ریزی، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های آردوینو است. با استفاده از پتانسیومتر یا سنسورهای آنالوگ، می‌توان مقادیر را به‌صورت بصری نمایش داد.

3. تفاوت LED Bar Graph با نمایشگرهای سون‌سگمنت چیست؟

LED Bar Graph برای نمایش خطی و مقیاس‌بندی‌شده داده‌ها (مانند درصد یا سطح سیگنال) استفاده می‌شود، در حالی که نمایشگرهای سون‌سگمنت برای نمایش اعداد یا کاراکترهای خاص طراحی شده‌اند. LED Bar Graph به دلیل سادگی و ظاهر بصری، برای نمایش روندها مناسب‌تر است.

پیشنهاد خرید

برای خرید LED Bar Graph با کیفیت بالا و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا و پشتیبانی فنی ارائه می‌دهد، که انتخابی ایده‌آل برای حرفه‌ای‌ها و علاقه‌مندان به الکترونیک است.
