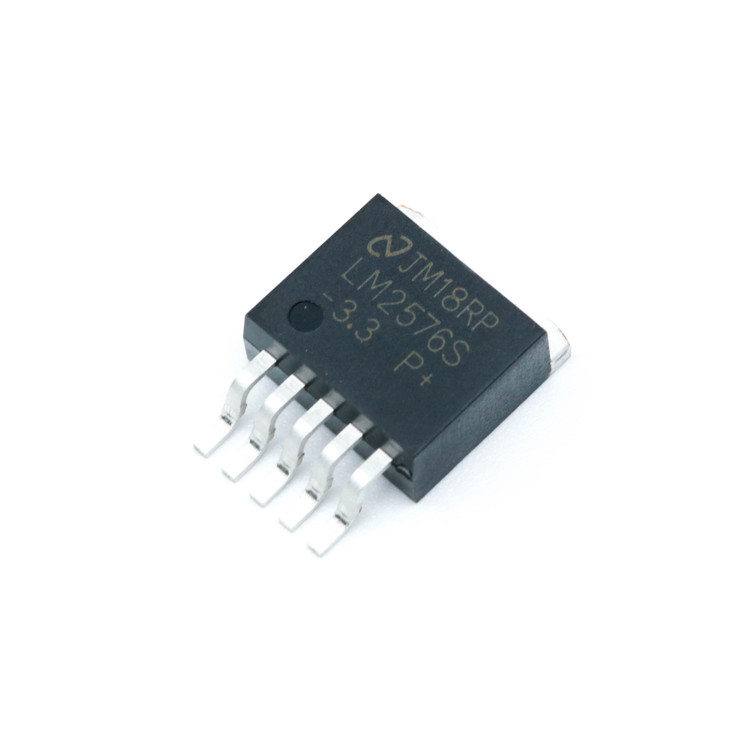

رگولاتور LM2576S-3.3

رگولاتور ولتاژ LM2576S-3.3 از شرکت Texas Instruments یکی از محبوب‌ترین و کارآمدترین آی‌سی‌های رگولاتور سوئیچینگ نوع باک (Step-Down) است که برای تبدیل ولتاژ ورودی بالا به ولتاژ خروجی ثابت 3.3 ولت طراحی شده است. این آی‌سی به دلیل کارایی بالا، طراحی ساده و قابلیت اطمینان در کاربردهای متنوع، انتخابی ایده‌آل برای مهندسان الکترونیک و طراحان مدارات قدرت است.

ویژگی‌های کلیدی LM2576S-3.3

• ولتاژ خروجی ثابت: 3.3 ولت با دقت ±4% در شرایط مختلف بار و ولتاژ ورودی.

• جریان خروجی: توانایی ارائه جریان تا 3 آمپر.

• ولتاژ ورودی: پشتیبانی از دامنه وسیع ولتاژ ورودی از 4 ولت تا 40 ولت.

• بازده بالا: بازده تا 90% که نیاز به هیت‌سینک بزرگ را کاهش می‌دهد و در برخی موارد حتی نیازی به هیت‌سینک نیست.

• فرکانس سوئیچینگ: 52 کیلوهرتز، که طراحی فیلترهای خروجی را ساده می‌کند.

• حفاظت‌های داخلی: شامل محدودسازی جریان چرخه به چرخه (Cycle-by-Cycle Current Limiting) و خاموشی حرارتی (Thermal Shutdown) برای محافظت در برابر شرایط غیرعادی.

• طراحی ساده: نیاز به حداقل قطعات خارجی (تنها 6 قطعه اضافی شامل القاگر) برای پیاده‌سازی.

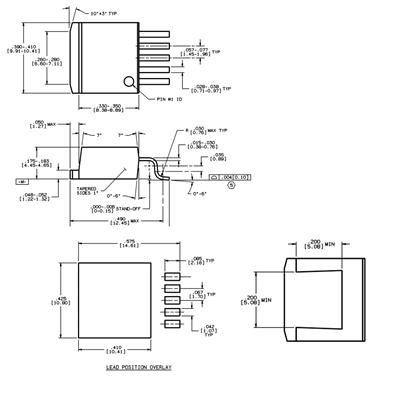

• بسته‌بندی: TO-263-5 (D²PAK) که برای نصب سطحی و دفع حرارت مناسب است.

کاربردها

رگولاتور LM2576S-3.3 به دلیل ویژگی‌های برجسته‌اش در طیف گسترده‌ای از کاربردها استفاده می‌شود:

• منابع تغذیه سوئیچینگ: برای دستگاه‌های الکترونیکی با نیاز به ولتاژ 3.3 ولت.

• سیستم‌های نهفته (Embedded Systems): تأمین تغذیه برای میکروکنترلرها و آی‌سی‌های دیجیتال.

• شارژرهای باتری: طراحی شارژرهای کارآمد با جریان بالا.

• پروژه‌های صنعتی و خودرو: مناسب برای کاربردهایی که نیاز به پایداری در شرایط ولتاژ ورودی متغیر دارند.

• دستگاه‌های قابل حمل: به دلیل بازده بالا و مصرف کم در حالت آماده به کار (50 میکروآمپر).

مزایای استفاده از LM2576S-3.3

• کاهش هزینه و پیچیدگی طراحی: با استفاده از حداقل قطعات خارجی و طراحی ساده، هزینه تولید کاهش می‌یابد.

• انعطاف‌پذیری: پشتیبانی از دامنه وسیع ولتاژ ورودی، این آی‌سی را برای کاربردهای مختلف مناسب می‌کند.

• قابلیت اطمینان بالا: حفاظت‌های داخلی و طراحی مقاوم، عملکرد پایدار را تضمین می‌کند.

• جایگزین رگولاتورهای خطی: نسبت به رگولاتورهای خطی سنتی، بازده بالاتر و تولید گرمای کمتری دارد.

نحوه استفاده

برای استفاده از LM2576S-3.3، تنها نیاز به چند قطعه خارجی شامل یک القاگر (47 تا 330 میکروهانری بسته به نیاز خروجی)، خازن‌های ورودی و خروجی، دیود شاتکی و مقاومت‌های تنظیم‌کننده است. مدار نمونه در دیتاشیت این آی‌سی (ارائه‌شده توسط Texas Instruments) به طور کامل شرح داده شده است. هنگام طراحی PCB، توجه به نویزهای الکترومغناطیسی (EMI) ناشی از سوئیچینگ ضروری است.

پرسش‌های متداول (FAQ)

1. LM2576S-3.3 چه تفاوتی با نسخه‌های دیگر LM2576 دارد؟
   نسخه LM2576S-3.3 دارای ولتاژ خروجی ثابت 3.3 ولت است، در حالی که نسخه‌های دیگر مانند LM2576S-ADJ امکان تنظیم ولتاژ خروجی را فراهم می‌کنند. همچنین نسخه‌های 5 ولت، 12 ولت و 15 ولت نیز موجود است.

2. آیا برای استفاده از LM2576S-3.3 نیاز به هیت‌سینک است؟
   بستگی به توان خروجی و شرایط محیطی دارد. به دلیل بازده بالای این آی‌سی (تا 90%)، در بسیاری از کاربردها با جریان کمتر از 1 آمپر نیازی به هیت‌سینک نیست. اما برای جریان‌های بالاتر یا دمای محیط بالا، استفاده از هیت‌سینک توصیه می‌شود.

3. حداکثر ولتاژ ورودی برای LM2576S-3.3 چقدر است؟
   این آی‌سی می‌تواند ولتاژ ورودی تا 40 ولت را تحمل کند. برای ولتاژهای بالاتر، نسخه LM2576HV-3.3 با تحمل ولتاژ ورودی تا 60 ولت توصیه می‌شود.

خرید LM2576S-3.3

برای خرید این رگولاتور باکیفیت و دریافت پشتیبانی فنی، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با قیمت مناسب و خدمات مطمئن ارائه می‌دهد.
