رگولاتور TL431ALP

TL431ALP یک رگولاتور شنت قابل تنظیم سه‌ ترمیناله است که به دلیل دقت بالا، انعطاف‌پذیری و عملکرد قابل اعتماد، به یکی از اجزای کلیدی در طراحی مدارات الکترونیکی تبدیل شده است. این قطعه که توسط شرکت‌هایی مانند Texas Instruments و سایر تولیدکنندگان معتبر ساخته شده، به‌عنوان یک مرجع ولتاژ دقیق و جایگزینی بهینه برای دیودهای زنر شناخته می‌شود. TL431ALP با توانایی تنظیم ولتاژ خروجی در محدوده 2.495 تا 36 ولت و تحمل جریان تا 100 میلی‌آمپر، در کاربردهای متنوعی از جمله منابع تغذیه سوئیچینگ، سیستم‌های خودرو، و تجهیزات صنعتی استفاده می‌شود. در این مقاله، به بررسی ویژگی‌ها، کاربردها و مزایای این قطعه می‌پردازیم و در پایان، به سوالات متداول پاسخ داده و منبعی برای خرید این محصول معرفی می‌کنیم.

ویژگی‌های کلیدی TL431ALP

TL431ALP به دلیل ویژگی‌های برجسته‌اش در طراحی‌های الکترونیکی بسیار مورد توجه قرار گرفته است:

• دقت بالا در مرجع ولتاژ: این قطعه با ولتاژ مرجع اولیه 2.495 ولت و انحراف بسیار کم (در حد میلی‌ولت)، دقت فوق‌العاده‌ای را ارائه می‌دهد. نسخه‌های با دقت 1% و 2% برای کاربردهای حساس مانند مبدل‌های آنالوگ به دیجیتال و رابط‌های حسگر مناسب هستند.

• محدوده ولتاژ قابل تنظیم: با استفاده از یک تقسیم‌کننده ولتاژ خارجی، TL431ALP می‌تواند ولتاژ خروجی را از 2.495 ولت تا 36 ولت تنظیم کند، که این ویژگی آن را برای کاربردهای متنوع مناسب می‌سازد.

• امپدانس دینامیکی پایین: با امپدانس خروجی معمولی 0.2 اهم، این قطعه پایداری و پاسخ‌دهی سریعی در برابر تغییرات بار فراهم می‌کند.

• تحمل دمایی گسترده: TL431ALP در محدوده دمایی -40°C تا +125°C عملکرد پایداری دارد، که آن را برای شرایط محیطی سخت مانند سیستم‌های خودرو و صنعتی ایده‌آل می‌کند.

• مصرف جریان پایین: این قطعه با حداقل جریان عملیاتی، برای کاربردهای کم‌مصرف مانند دستگاه‌های قابل حمل مناسب است.

• استاندارد AEC-Q100: TL431ALP با استانداردهای سخت‌گیرانه صنعت خودرو مطابقت دارد و برای استفاده در سیستم‌های خودرو مانند واحدهای کنترل موتور (ECU)، سیستم‌های مدیریت باتری و فرمان برقی مناسب است.

کاربردهای TL431ALP

TL431ALP به دلیل انعطاف‌پذیری و دقت بالا در طیف گسترده‌ای از کاربردها استفاده می‌شود:

1. منابع تغذیه سوئیچینگ و خطی: TL431ALP به‌عنوان یک تقویت‌کننده خطا (Error Amplifier) در منابع تغذیه سوئیچینگ و رگولاتورهای خطی با افت ولتاژ پایین (Low Dropout) استفاده می‌شود. این قطعه در ترکیب با ترانزیستورهای قدرت، راندمان بالایی ارائه می‌دهد.

2. سیستم‌های خودرو: در خودروهای هیبریدی و الکتریکی، TL431ALP برای تنظیم دقیق ولتاژ در سیستم‌های مدیریت باتری و افزایش طول عمر باتری به کار می‌رود.

3. مدارات مرجع ولتاژ: این قطعه در مبدل‌های آنالوگ به دیجیتال، رابط‌های حسگر و سایر کاربردهای نیازمند دقت بالا استفاده می‌شود.

4. منابع جریان ثابت و مدارهای تأخیر: TL431ALP به‌عنوان یک منبع جریان ثابت یا در مدارهای تأخیر زمانی کاربرد دارد.

5. نظارت بر منبع تغذیه: این قطعه برای نظارت بر ولتاژ و جلوگیری از خطاهای ناشی از نوسانات ولتاژ استفاده می‌شود.

مزایای TL431ALP نسبت به دیودهای زنر

• دقت بالاتر: بر خلاف دیودهای زنر که دقت محدودی دارند، TL431ALP ولتاژ مرجع بسیار دقیقی ارائه می‌دهد.

• انعطاف‌پذیری: قابلیت تنظیم ولتاژ خروجی، آن را برای کاربردهای متنوع مناسب‌تر می‌کند.

• پایداری دمایی بهتر: عملکرد پایدار در دماهای مختلف، TL431ALP را برای محیط‌های سخت مناسب‌تر می‌سازد.

• مصرف انرژی کمتر: این قطعه در مقایسه با دیودهای زنر، مصرف انرژی کمتری دارد و برای کاربردهای کم‌مصرف ایده‌آل است.

مشخصات فنی

• ولتاژ مرجع: 2.495 ولت (قابل تنظیم تا 36 ولت)

• جریان کاتد: تا 100 میلی‌آمپر

• دقت ولتاژ مرجع: 1% یا 2% (بسته به مدل)

• امپدانس دینامیکی: 0.2 اهم (معمولی)

• محدوده دمایی کاری: -40°C تا +125°C

• پکیج: TO-92 (پکیج سه‌پین استاندارد)

• استاندارد خودرو: AEC-Q100

سوالات متداول (FAQ)

1. TL431ALP در چه نوع پکیجی عرضه می‌شود و آیا برای پروژه‌های DIY مناسب است؟

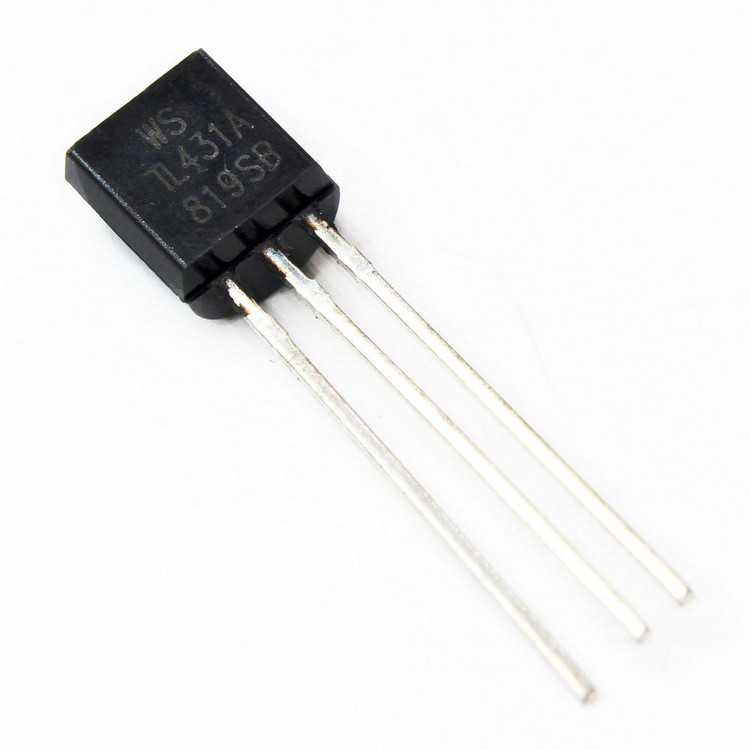

TL431ALP در پکیج TO-92 عرضه می‌شود که یک پکیج سه‌پین استاندارد و مناسب برای نصب روی بردهای مدارچاپی است. این پکیج به دلیل اندازه کوچک و سهولت استفاده، برای پروژه‌های DIY و پروتوتایپ‌سازی ایده‌آل است. همچنین، اتصالات ساده (آند، کاتد و مرجع) کار با این قطعه را برای افراد مبتدی و حرفه‌ای آسان می‌کند.

2. آیا TL431ALP می‌تواند جایگزین مستقیم دیود زنر باشد؟

بله، TL431ALP می‌تواند به‌عنوان جایگزینی برای دیودهای زنر در بسیاری از کاربردها استفاده شود. این قطعه با ارائه دقت بالاتر، امپدانس دینامیکی پایین‌تر و امکان تنظیم ولتاژ، عملکرد بهتری نسبت به دیودهای زنر دارد. با این حال، باید توجه داشت که برای جایگزینی، نیاز به یک تقسیم‌کننده ولتاژ خارجی برای تنظیم ولتاژ مرجع است.

3. TL431ALP در چه کاربردهایی نیاز به خنک‌کننده دارد؟

در کاربردهایی که TL431ALP با جریان‌های بالا (نزدیک به 100 میلی‌آمپر) یا در دماهای بالا (نزدیک به 125°C) کار می‌کند، استفاده از خنک‌کننده (مانند هیت‌سینک کوچک) یا طراحی مناسب برای دفع حرارت توصیه می‌شود. این امر به‌ویژه در منابع تغذیه سوئیچینگ یا سیستم‌های خودرو که در معرض دماهای بالا هستند، اهمیت دارد.
