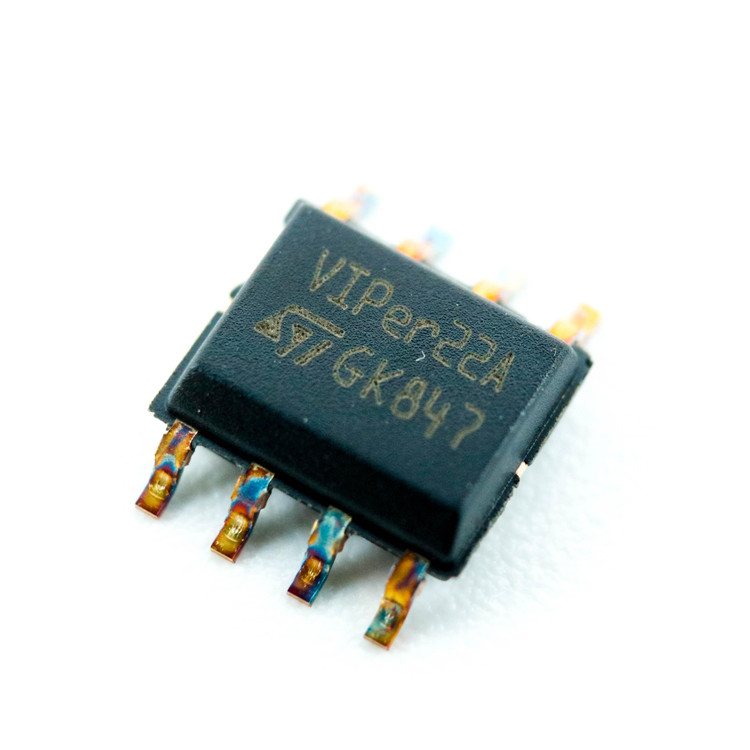

VIPER22AS-E یک آی‌سی سوئیچینگ پیشرفته از شرکت STMicroelectronics است که برای استفاده در منابع تغذیه سوئیچینگ آفلاین (Offline SMPS) طراحی شده است. این محصول با ترکیب یک کنترلر PWM (مدولاسیون عرض پالس) در حالت جریان و یک MOSFET قدرت با ولتاژ بالا در یک تراشه واحد، راه‌حلی کارآمد و کم‌حجم برای کاربردهای متنوع ارائه می‌دهد. با ویژگی‌های منحصربه‌فرد و عملکرد بهینه، این آی‌سی به یکی از گزینه‌های محبوب در طراحی منابع تغذیه تبدیل شده است.

ویژگی‌های کلیدی VIPER22AS-E

• ترکیب کنترلر PWM و MOSFET قدرت: این آی‌سی یک کنترلر PWM در حالت جریان را با یک MOSFET قدرت 730 ولتی ادغام کرده است، که باعث کاهش پیچیدگی طراحی و تعداد قطعات مورد نیاز می‌شود.

• محدوده ولتاژ ورودی گسترده: پین VDD این آی‌سی می‌تواند تغییرات ولتاژ تغذیه کمکی را در محدوده 8 تا 38 ولت تحمل کند، که آن را برای کاربردهایی مانند آداپتورهای شارژر باتری ایده‌آل می‌کند.

• حالت انفجاری خودکار (Automatic Burst Mode): در شرایط بار کم، این آی‌سی به‌صورت خودکار به حالت انفجاری وارد می‌شود که مصرف انرژی را به حداقل می‌رساند و راندمان را افزایش می‌دهد.

• حفاظت در برابر ولتاژ بیش از حد (HICCUP Mode): این ویژگی از آسیب به مدار در شرایط غیرعادی جلوگیری می‌کند و ایمنی سیستم را تضمین می‌کند.

• فرکانس سوئیچینگ 60 کیلوهرتز: فرکانس ثابت و بهینه برای عملکرد پایدار و کاهش نویز.

• بسته‌بندی SO-8: طراحی فشرده با 8 پین که امکان نصب سطحی (SMD) را فراهم می‌کند و برای طراحی‌های مدرن مناسب است.

• کاربرد در دماهای گسترده: عملکرد قابل اعتماد در بازه دمایی -40 تا +150 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی.

کاربردهای VIPER22AS-E

این آی‌سی در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

• آداپتورهای شارژر باتری: مناسب برای شارژرهای دستگاه‌های قابل حمل به دلیل محدوده ولتاژ ورودی گسترده.

• منابع تغذیه آماده به کار (Standby Power Supplies): ایده‌آل برای تلویزیون‌ها، مانیتورها و سایر دستگاه‌های الکترونیکی که نیاز به مصرف انرژی کم در حالت آماده به کار دارند.

• منابع تغذیه کمکی برای کنترل موتور: مناسب برای سیستم‌های صنعتی که نیاز به تغذیه پایدار دارند.

• لوازم خانگی و تجهیزات الکترونیکی: برای طراحی منابع تغذیه کم‌حجم و کارآمد.

مزایای استفاده از VIPER22AS-E

1. راندمان بالا: ترکیب کنترلر و MOSFET در یک تراشه باعث کاهش تلفات انرژی و بهبود راندمان می‌شود.

2. طراحی ساده و کم‌هزینه: کاهش تعداد قطعات خارجی مورد نیاز، هزینه تولید و پیچیدگی طراحی را کاهش می‌دهد.

3. قابلیت اطمینان بالا: ویژگی‌های حفاظتی مانند حفاظت در برابر ولتاژ بیش از حد و خاموش شدن حرارتی، طول عمر دستگاه را افزایش می‌دهد.

4. انعطاف‌پذیری: مناسب برای طیف گسترده‌ای از ولتاژهای ورودی (85 تا 265 ولت AC) و کاربردهای متنوع.

سوالات متداول (FAQ)

1. VIPER22AS-E برای چه نوع کاربردهایی مناسب است؟

این آی‌سی برای منابع تغذیه سوئیچینگ آفلاین مانند آداپتورهای شارژر باتری، منابع تغذیه آماده به کار برای تلویزیون‌ها و مانیتورها، و منابع تغذیه کمکی برای کنترل موتور مناسب است. طراحی کم‌حجم و ویژگی‌های حفاظتی آن را به گزینه‌ای ایده‌آل برای کاربردهای خانگی و صنعتی تبدیل کرده است.

2. آیا VIPER22AS-E می‌تواند جایگزین آی‌سی‌های دیگر مانند VIPER12A شود؟

بله، VIPER22AS-E می‌تواند به دلیل توان بالاتر و سازگاری پین‌به‌پین، جایگزین VIPER12A شود. با این حال، برای جایگزینی با آی‌سی‌های دیگر مانند UC3842A، باید تفاوت‌های ساختاری و عملکردی را در نظر گرفت، زیرا این دو آی‌سی کاملاً متفاوت هستند.

3. چه ویژگی‌های حفاظتی در VIPER22AS-E وجود دارد؟

این آی‌سی دارای حفاظت در برابر ولتاژ بیش از حد در حالت HICCUP، محدود کردن جریان، و خاموش شدن حرارتی است که از آسیب به مدار در شرایط غیرعادی جلوگیری می‌کند.

چرا VIPER22AS-E را انتخاب کنیم؟

اگر به دنبال یک راه‌حل قابل اعتماد، کارآمد و کم‌هزینه برای طراحی منابع تغذیه سوئیچینگ هستید، VIPER22AS-E انتخابی هوشمندانه است. این محصول با ترکیب ویژگی‌های پیشرفته و طراحی فشرده، نیازهای پروژه‌های شما را به بهترین شکل برآورده می‌کند.

خرید VIPER22AS-E

برای خرید این آی‌سی با کیفیت و دریافت پشتیبانی فنی مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با قیمت مناسب و تضمین اصالت کالا ارائه می‌دهد.
