رگولاتور TL431ACDBZR

TL431ACDBZR یک رگولاتور شنت قابل تنظیم با دقت بالا از شرکت Texas Instruments است که به عنوان یک مرجع ولتاژ (Voltage Reference) در کاربردهای الکترونیکی استفاده می‌شود. این قطعه با طراحی پیشرفته و عملکرد پایدار، یکی از محبوب‌ترین انتخاب‌ها در طراحی مدارات الکترونیکی برای مدیریت ولتاژ و ایجاد ولتاژ مرجع دقیق است. این محصول به دلیل انعطاف‌پذیری، کارایی بالا و قابلیت اطمینان، در صنایع مختلف از جمله خودروسازی، تجهیزات صنعتی، و لوازم الکترونیکی مصرفی کاربرد گسترده‌ای دارد.

مشخصات فنی TL431ACDBZR

• نوع مرجع ولتاژ: رگولاتور شنت قابل تنظیم (Adjustable Shunt Regulator)
• محدوده ولتاژ خروجی: 2.495 ولت تا 36 ولت (قابل تنظیم با دو مقاومت خارجی)
• دقت اولیه: ±1% (گرید A)
• جریان خروجی: تا 100 میلی‌آمپر
• دمای کاری: 0 تا 70 درجه سانتی‌گراد (برای مدل تجاری)
• ضریب دمایی: 34 ppm/°C (به طور معمول)

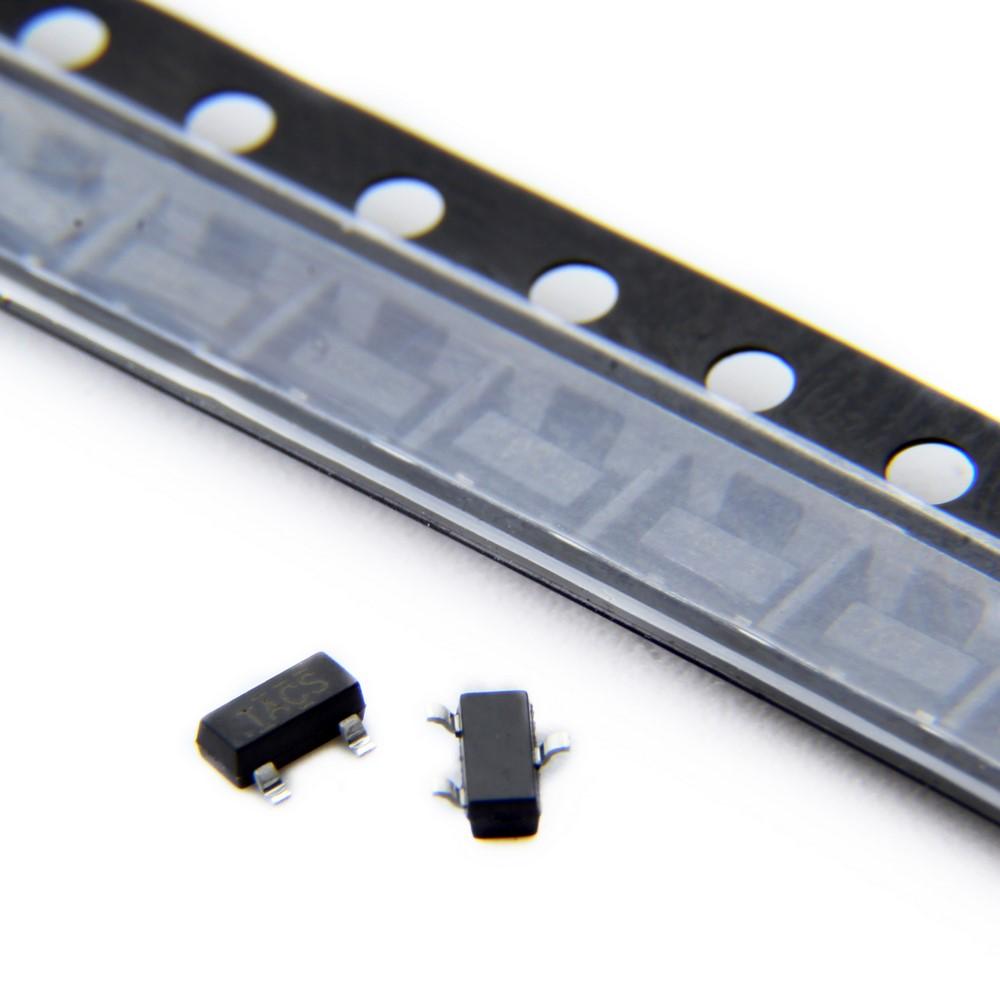

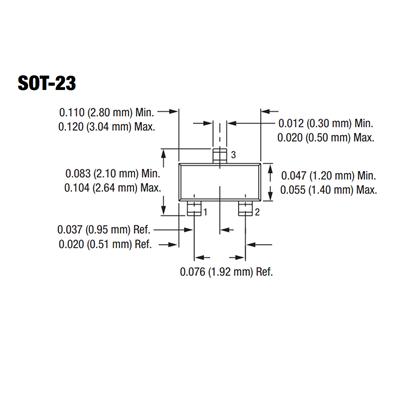

• پکیج: SOT-23-3 (کوچک و مناسب برای طراحی‌های فشرده)
• حداکثر ولتاژ ورودی: 37 ولت
• نویز خروجی پایین: مناسب برای کاربردهای حساس به نویز
• کاربردها: مدیریت توان، رگولاسیون ولتاژ، مدارات محافظت، و منابع تغذیه سوئیچینگ

ویژگی‌ها و مزایای کلیدی

1. انعطاف‌پذیری بالا: TL431ACDBZR امکان تنظیم ولتاژ خروجی در محدوده وسیع (2.495 تا 36 ولت) را با استفاده از دو مقاومت خارجی فراهم می‌کند، که آن را برای پروژه‌های متنوع مناسب می‌سازد.
2. دقت و پایداری: با دقت اولیه 1% و ضریب دمایی پایین، این قطعه عملکردی پایدار در شرایط مختلف محیطی ارائه می‌دهد.
3. اندازه کوچک: پکیج SOT-23-3 این قطعه را برای طراحی‌های با فضای محدود ایده‌آل می‌کند.
4. مصرف انرژی کم: طراحی بهینه این رگولاتور، آن را برای کاربردهای کم‌مصرف مناسب می‌سازد.
5. کاربرد گسترده: از منابع تغذیه سوئیچینگ گرفته تا مدارات محافظت در برابر ولتاژ بیش از حد، TL431ACDBZR در انواع پروژه‌های الکترونیکی قابل استفاده است.

کاربردها

• منابع تغذیه سوئیچینگ: برای تنظیم دقیق ولتاژ خروجی.
• سیستم‌های خودروسازی: در مدارات مرتبط با مدیریت توان و سنسورها.
• الکترونیک مصرفی: در دستگاه‌هایی مانند شارژرها، آداپتورها و تلویزیون‌ها.
• مدارات محافظت: برای جلوگیری از آسیب به قطعات حساس در برابر ولتاژ یا جریان بیش از حد.
• سیستم‌های صنعتی: در کنترلرها و تجهیزات اتوماسیون صنعتی.

چرا TL431ACDBZR انتخابی ایده‌آل است؟

این محصول به دلیل ترکیب منحصربه‌فرد دقت، انعطاف‌پذیری و هزینه مقرون‌به‌صرفه، یکی از پرکاربردترین رگولاتورهای شنت در بازار است. پشتیبانی از استانداردهای صنعتی، سازگاری با ابزارهای طراحی CAD (مانند Altium Designer، KiCad و OrCAD) و دسترسی آسان به دیتاشیت‌های جامع، کار با این قطعه را برای مهندسان و طراحان آسان‌تر می‌کند.

سوالات متداول (FAQ)

1. TL431ACDBZR برای چه نوع پروژه‌هایی مناسب است؟
   این قطعه برای پروژه‌هایی که نیاز به تنظیم دقیق ولتاژ مرجع دارند، مانند منابع تغذیه سوئیچینگ، مدارات محافظت، و سیستم‌های خودروسازی ایده‌آل است. همچنین در طراحی‌هایی که فضای محدود و مصرف انرژی پایین اهمیت دارد، عملکرد بسیار خوبی ارائه می‌دهد.
2. چگونه می‌توان ولتاژ خروجی TL431ACDBZR را تنظیم کرد؟
   ولتاژ خروجی این رگولاتور با استفاده از دو مقاومت خارجی که به پایه‌های مرجع (Ref) و آند متصل می‌شوند، قابل تنظیم است. فرمول تنظیم ولتاژ در دیتاشیت Texas Instruments به طور کامل توضیح داده شده است.
3. آیا TL431ACDBZR برای کاربردهای خودروسازی مناسب است؟
   بله، این قطعه در نسخه‌های خاص (مانند TL431AQDBZRQ1) برای کاربردهای خودروسازی با استانداردهای دمایی گسترده‌تر (-40 تا 125 درجه سانتی‌گراد) طراحی شده است و برای مدارات خودرو مناسب است.

خرید TL431ACDBZR

برای تهیه این قطعه با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت‌های رقابتی و خدمات ارسال سریع ارائه می‌دهد. با خرید از E366.ir، می‌توانید از پشتیبانی فنی و تضمین کیفیت محصول بهره‌مند شوید.

لینک خرید: E366.ir

با انتخاب TL431ACDBZR و خرید از یک منبع معتبر مانند E366.ir، پروژه‌های الکترونیکی خود را با اطمینان و کیفیت بالا به انجام برسانید!
