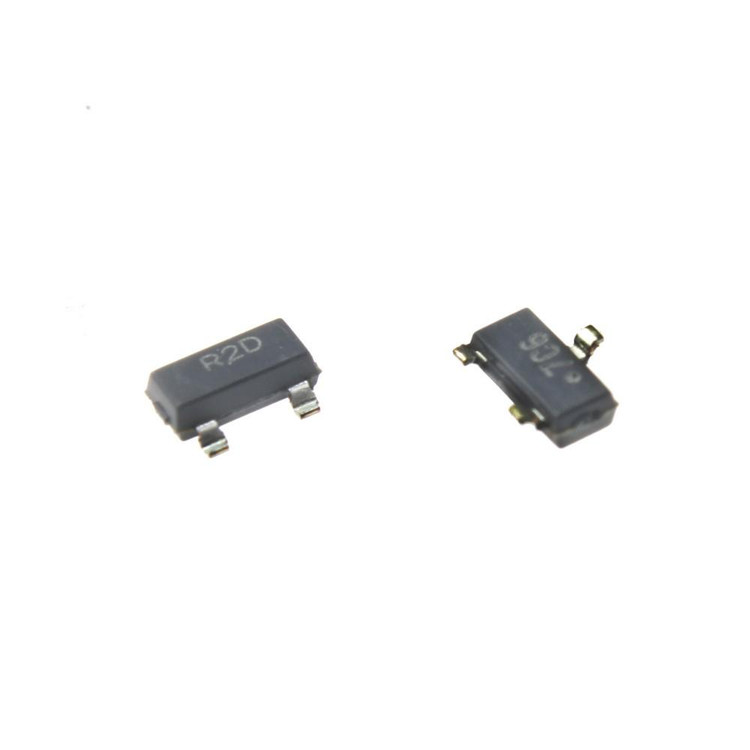

آی سی LM4040DIM3 2.5/NOPB پکیج SOT-23 (SC-59)
LM4040DIM3 2.5/NOPB
برند:Texas Instruments
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: LM4040DIM3-2.5/NOPB
نام کارخانهای: LM4040DIM3-2.5/NOPB
ولتاژ خروجی 2.5 ولت
دقت 1 درصد
ضریب دمایی 150 ضریب دمایی
نوع Precision Micropower Shunt Voltage Reference
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 3000 عدد
برند: Texas Instruments
پکیج: SOT-23 (SC-59)
بستهبندی: Tape & Reel
عنوان گروه: Voltage References
توضیحات: Precision Micropower Shunt Voltage Reference Precision Micropower Shunt Voltage Reference
Output Voltage 2.5 V
Accuracy 1 %
Temperature Coefficient (Min) 150 PPM/°C
Type Precision Micropower Shunt Voltage Reference
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 85 C°
Brand Texas Instruments
Package SOT-23 (SC-59)
نقد و بررسی
LM4040DIM3-2.5/NOPB از شرکت Texas Instruments یک مرجع ولتاژ شنت (Shunt Voltage Reference) با دقت بالا و مصرف توان پایین است که برای کاربردهای حساس به فضا و پروژههای الکترونیکی پیشرفته طراحی شده است. این قطعه در پکیج کوچک SOT-23 با سه پین ارائه میشود و به دلیل طراحی پیشرفته، نیازی به خازن خارجی برای پایداری ندارد و با هر نوع بار خازنی سازگار است. این ویژگیها، LM4040DIM3-2.5/NOPB را به گزینهای ایدهآل برای طراحیهای کممصرف و فشرده تبدیل کرده است.
ویژگیهای کلیدی LM4040DIM3-2.5/NOPB
-
ولتاژ خروجی ثابت: 2.5 ولت با دقت اولیه ±1% (در دمای 25 درجه سانتیگراد).
-
جریان کاری گسترده: حداقل جریان عملیاتی 60 میکروآمپر و حداکثر 15 میلیآمپر.
-
نویز پایین: نویز خروجی 35 میکروولت RMS (در بازه فرکانسی 10 هرتز تا 10 کیلوهرتز).
-
ضریب دمایی: حداکثر 100 ppm/°C، که پایداری ولتاژ را در بازه دمایی گسترده (-40°C تا +85°C) تضمین میکند.
-

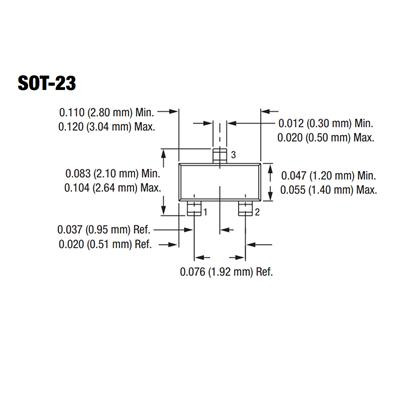

پکیج فشرده: طراحی در پکیج SOT-23 و SC70، مناسب برای کاربردهای با محدودیت فضا.
-
بدون نیاز به خازن خارجی: پایداری با هر نوع بار خازنی، که طراحی مدار را سادهتر میکند.
-
کاربردهای متنوع: مناسب برای سیستمهای مدیریت توان، حسگرها، تجهیزات پزشکی، و دستگاههای قابل حمل.
مزایای استفاده از LM4040DIM3-2.5/NOPB
LM4040DIM3-2.5/NOPB به دلیل دقت بالا، مصرف توان پایین و طراحی ساده، انتخابی عالی برای مهندسان الکترونیک است که به دنبال مرجع ولتاژی قابل اعتماد هستند. این قطعه با استفاده از فناوری تنظیم ولتاژ معکوس (Zener-zap) و اصلاح انحنای دمایی، دقت بینظیری را در شرایط مختلف عملیاتی ارائه میدهد. همچنین، سازگاری با استانداردهای AEC Q-100 (گریدهای 1 و 3) آن را برای کاربردهای خودرویی و صنعتی نیز مناسب میسازد.
کاربردها
-
الکترونیک مصرفی: مانند دستگاههای قابل حمل و ابزارهای اندازهگیری دقیق.
-
تجهیزات پزشکی: برای تأمین ولتاژ مرجع پایدار در حسگرهای پزشکی.
-
سیستمهای صنعتی: در کنترلرها و سیستمهای مانیتورینگ.
-
خودرو: در سیستمهای مدیریت باتری و الکترونیک خودرو.
پرسشهای متداول (FAQ)
1. LM4040DIM3-2.5/NOPB برای چه نوع پروژههایی مناسب است؟
این قطعه برای پروژههایی که نیاز به مرجع ولتاژ دقیق و کممصرف دارند، مانند حسگرها، دستگاههای پزشکی، و سیستمهای مدیریت توان، ایدهآل است. طراحی فشرده و پایداری آن در برابر بارهای خازنی، آن را برای کاربردهای محدود به فضا مناسب میکند.
2. آیا LM4040DIM3-2.5/NOPB نیاز به خازن خارجی دارد؟
خیر، این مرجع ولتاژ به دلیل طراحی پیشرفته خود نیازی به خازن خارجی برای پایداری ندارد و با هر نوع بار خازنی کار میکند، که طراحی مدار را سادهتر میکند.
3. بازه دمایی عملکرد این قطعه چیست؟
LM4040DIM3-2.5/NOPB در بازه دمایی -40°C تا +85°C عملکرد پایداری دارد و برای کاربردهای صنعتی و خودرویی مناسب است.
خرید LM4040DIM3-2.5/NOPB
برای خرید این قطعه با کیفیت و اصل از Texas Instruments، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، محصولات متنوعی را با تضمین اصالت و قیمت مناسب ارائه میدهد. با خرید از E366.ir، میتوانید از خدمات پشتیبانی و ارسال سریع بهرهمند شوید.
