توضیحات

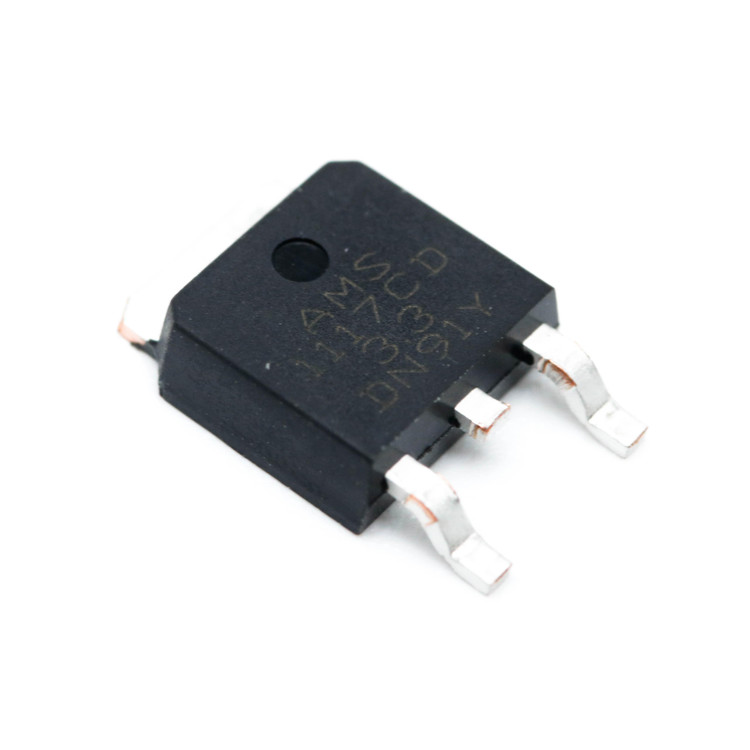

نام قطعه:رگولاتور AMS1117CD 3.3
نام کارخانه‌ای: AMS1117CD-3.3
جریان خروجی 1 آمپر
دقت 0.2 درصد
منفی یا مثبت Positive قطب
نوع خروجی Fixed
ولتاژ خروجی 3.366 ولت
ولتاژ رهایی 1.250 ولت
ولتاژ خروجی 3.234 ولت
بیشترین ولتاژ ورودی 15 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -20 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Advanced Monolithic Systems
پکیج: TO-252 (D-PAK)
نوع قطعه: کپی
بسته‌بندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 3.3 ولت 1 آمپر Low Dropout Voltage Regulator , Positive , Fixed , Output Voltage : 3.3V , Output Current : 1A ; Input Voltage :15V
Output Current 1 A
Tolerance 0.2 %
Polarity Positive Type
Output Type Fixed
Output Voltage (Max) 3.366 V
Dropout Voltage 1.250 V
Output Voltage (Min) 3.234 V
Input Voltage MAX 15 V
Mounting Style SMD/SMT
Minimum Operating Temperature -20 C°
Maximum Operating Temperature +125 C°
Brand Advanced Monolithic Systems
Package TO-252 (D-PAK)

نقد و بررسی

AMS1117CD-3.3 یک رگولاتور ولتاژ خطی کم‌افت (Low Dropout Voltage Regulator) از شرکت Advanced Monolithic Systems (AMS) است که به دلیل عملکرد قابل اعتماد، طراحی ساده و قیمت مقرون‌به‌صرفه در پروژه‌های الکترونیکی بسیار مورد استفاده قرار می‌گیرد. این رگولاتور با خروجی ثابت 3.3 ولت و توانایی تأمین جریان تا 1 آمپر، گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف در مدارات الکترونیکی است. در این مقاله، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم.

مشخصات فنی AMS1117CD-3.3

ولتاژ خروجی: ثابت 3.3 ولت
جریان خروجی: حداکثر 1 آمپر
ولتاژ افت (Dropout Voltage): حداکثر 1.3 ولت در جریان کامل
بسته‌بندی: SOT-223 و TO-252 (DPAK)
دقت ولتاژ مرجع: تنظیم‌شده با دقت 1%
محافظت‌ها: مجهز به محافظت در برابر جریان کوتاه (Short Circuit Protection) و اضافه‌بار
دمای عملیاتی: -40 تا +125 درجه سانتی‌گراد
اندازه فایل دیتاشیت: 185 کیلوبایت (8 صفحه)

این مشخصات، AMS1117CD-3.3 را به یک انتخاب مناسب برای تأمین ولتاژ پایدار در مدارات مختلف تبدیل کرده است.

ویژگی‌های کلیدی

افت ولتاژ پایین: با حداکثر افت ولتاژ 1.3 ولت، این رگولاتور امکان کار با اختلاف ولتاژ کم بین ورودی و خروجی را فراهم می‌کند، که برای کاربردهای باتری‌محور بسیار مناسب است.
جریان خروجی بالا: توانایی تأمین جریان تا 1 آمپر، این رگولاتور را برای تغذیه مدارات با بارهای متوسط تا بالا مناسب می‌سازد.
محافظت‌های داخلی: مجهز به سیستم‌های محافظتی در برابر اتصال کوتاه و اضافه‌بار، که باعث افزایش طول عمر و ایمنی مدار می‌شود.
سازگاری بالا: بسته‌بندی SOT-223 و TO-252 این رگولاتور را با بسیاری از رگولاتورهای سه‌سر دیگر مانند LM1117-3.3 سازگار می‌کند.
کارایی حرارتی: طراحی بهینه برای مدیریت حرارت، که عملکرد پایداری را در دماهای بالا تضمین می‌کند.

کاربردها
AMS1117CD-3.3 به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از پروژه‌های الکترونیکی استفاده می‌شود، از جمله:

تغذیه میکروکنترلرها: مناسب برای میکروکنترلرهای 3.3 ولتی مانند ESP32، STM32 و Raspberry Pi.
مدارات دیجیتال: تأمین ولتاژ پایدار برای آی‌سی‌های دیجیتال و سنسورها.
دستگاه‌های قابل‌حمل: به دلیل افت ولتاژ پایین، ایده‌آل برای دستگاه‌های باتری‌محور مانند گجت‌های IoT.
منابع تغذیه خطی: استفاده در منابع تغذیه کم‌مصرف برای کاربردهای صنعتی و خانگی.
پروژه‌های DIY: محبوب در میان علاقه‌مندان به الکترونیک برای پروژه‌های آردوینو و دیگر پلتفرم‌های متن‌باز.

مزایا نسبت به رقبا
در مقایسه با رگولاتورهایی مانند LM1117-3.3، رگولاتور AMS1117CD-3.3 جریان خروجی بالاتری (1 آمپر در مقابل 800 میلی‌آمپر) ارائه می‌دهد، که آن را برای کاربردهای با بار بالاتر مناسب‌تر می‌کند. همچنین، دقت بالای ولتاژ مرجع (1%) و طراحی کم‌حجم آن، این محصول را به گزینه‌ای رقابتی در بازار تبدیل کرده است.

سوالات متداول (FAQ)

AMS1117CD-3.3 برای چه نوع پروژه‌هایی مناسب است؟
این رگولاتور برای پروژه‌هایی که نیاز به ولتاژ ثابت 3.3 ولت با جریان تا 1 آمپر دارند، مانند تغذیه میکروکنترلرها، سنسورها و دستگاه‌های IoT، ایده‌آل است.
آیا AMS1117CD-3.3 در برابر اتصال کوتاه مقاوم است؟
بله، این رگولاتور مجهز به محافظت در برابر اتصال کوتاه و اضافه‌بار است، که باعث افزایش ایمنی و طول عمر مدار می‌شود.
تفاوت AMS1117CD-3.3 با LM1117-3.3 چیست؟
AMS1117CD-3.3 جریان خروجی بالاتری (1 آمپر) نسبت به LM1117-3.3 (800 میلی‌آمپر) ارائه می‌دهد و برای کاربردهای با بار بالاتر مناسب‌تر است.

جمع‌بندی
AMS1117CD-3.3 یک رگولاتور ولتاژ خطی با کارایی بالا، قیمت مناسب و ویژگی‌های ایمنی قوی است که برای طیف گسترده‌ای از کاربردهای الکترونیکی مناسب می‌باشد. اگر به دنبال یک راه‌حل قابل اعتماد برای تأمین ولتاژ 3.3 ولت در پروژه‌های خود هستید، این محصول انتخابی عالی است.

پیشنهاد خرید
برای خرید AMS1117CD-3.3 با کیفیت تضمین‌شده و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با پشتیبانی فنی و ارسال سریع ارائه می‌دهد.
