دستهبندی: قطعات پسیو یا غیر فعال
حداقل:10 عدد
ظرفیت القایی:1MH
پکیج :Axial

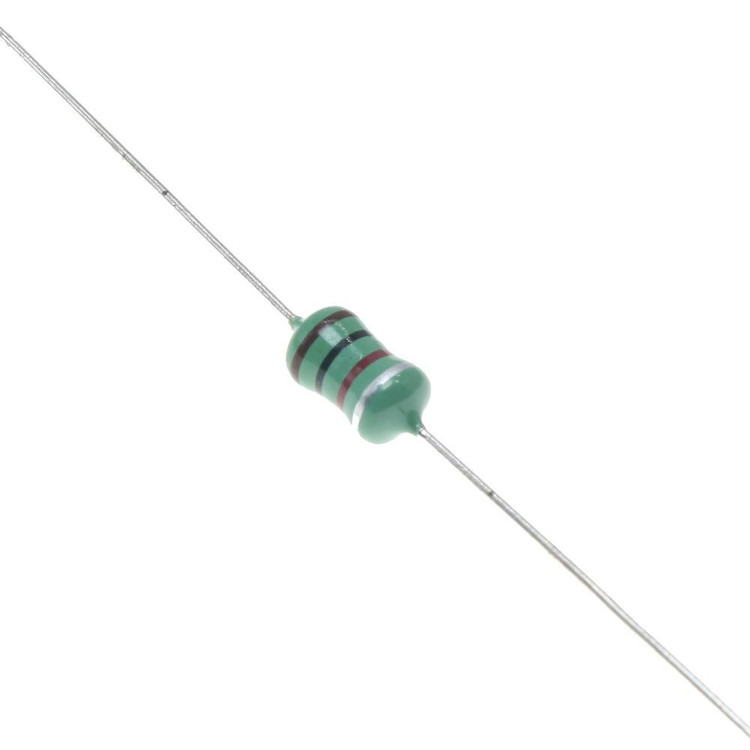

سلف مقاومتی 1 میلی هانری 1 وات
INDUCTOR 1MH 1W
برند:Coil Master Co
ندارد - کالای اصل 🏅
مشخصات
حداقل
10 عدد
ظرفیت القایی
1MH
پکیج
Axial
توضیحات
مشخصات سلف مقاومتی 1 میلی هانری 1 وات
سلف مقاومتی 1 میلی هانری 1 وات از خانواده سلف میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Coil Master Co
- پکیج Axial
- ظرفیت القایی 1 میلی هانری
- حداکثر مقاومت DC 12 اهم
- نوع قرار گیری Axial
- کاربرد For VCRs, Color TVs, CRTs, Stereo Car Radios and Radio Transceivers, Telephone Answering, Disk Drivers, Personal Computers and Industrial Electronics Products, etc.
- حداقل ضریب کیفیت 50 کمترین
- فرکانس خود رزونانس 1.7 مگا هرتز
- حداکثر جریان DC 100 میلی آمپر
- طول (ارتفاع) 360 میلیمتر
- عرض (پهنا) 310 میلیمتر
- ارتفاع 600 میلیمتر
- حداقل دمای عملیاتی -55 درجه سانتیگراد
- حداکثر دمای عملیاتی +105 درجه سانتیگراد
- محافظ Unshielded
نقد و بررسی
INDUCTOR 1 MH 1W AXIAL
یک القاگر ثابت (سلف) از نوع سیمپیچ با اندوکتانس بسیار بالا و توان نامی 1 وات در پکیج محوری. این قطعه با ساختار غیرحفاظتشده (Unshielded) و ابعاد قابل توجه، یک المان صنعتی و همهکاره برای کاربردهای فیلترینگ فرکانس پایین، صوتی و نویزگیری در طیف گستردهای از تجهیزات الکترونیکی کلاسیک و صنعتی محسوب میشود. القاگر 1 میلیهانری با طراحی بادوام، راهحلی پایدار و قابل اعتماد برای چالشهای ایزولاسیون و فیلترینگ در سیستمهای پیچیده ارائه میدهد.
🧩 مشخصات کلی:
-
نوع: القاگر ثابت (سلف) سیمپیچشده محوری
💡 کاربردهای اصلی:
-
فیلترهای نویز خط برق (Line Filter): در منابع تغذیه تجهیزات صنعتی، کامپیوترها و دستگاههای مخابراتی برای سرکوب نویز مشترک و دیفرانسیل.
-
چوک صوتی و ایزولاسیون در سیستمهای چند بخشی: در تجهیزات صوتی حرفهای، رادیوهای خودرو و سیستمهای پاسخگو برای جلوگیری از کوپلینگ نویز بین مراحل.
-
فیلترهای ورودی/خروجی در درایوهای دیسک و تجهیزات ذخیرهسازی قدیمی.
-
فیلترهای EMI در محصولات الکترونیکی صنعتی.
-
مدارات تشدید فرکانس پایین و فیلترهای شبکه در تجهیزات اندازهگیری.
✅ مزایا:
-
اندوکتانس بسیار بالا (1mH) برای فیلترینگ عمیق: ایجاد امپدانس القایی موثر حتی در برابر نویزهای فرکانس پایین خط برق (50/60 هرتز).
-
ضریب کیفیت (Q) بالا (حداقل 50): تضمین تلفات کم و کارایی خوب در فرکانس کاری بهینه، که برای حفظ یکپارچگی سیگنال در سیستمهای حساس مهم است.
-
توان نامی 1 وات: تحمل توان اتلافی بالاتر نسبت به مدلهای 1/4 وات مشابه، مناسب برای محیطهای صنعتی با نیازهای توانی بیشتر.
-
دامنه کاربرد فوقالعاده گسترده: طراحی شده برای پوشش نیازهای دهها محصول کلاسیک و صنعتی مختلف، که آن را به قطعهای بسیار چندکاره تبدیل میکند.
-
رنج دمای عملیاتی وسیع (-55°C تا +105°C): قابلیت اطمینان در سختترین شرایط محیطی را فراهم میآورد.
🎯 جمعبندی:
این القاگر محوری 1 میلیهانری با توان 1 وات از برند Coil Master، یک قطعه صنعتی، بادوام و بسیار چندکاره است. این قطعه قلب بسیاری از فیلترهای نویز و ایزولاسیون در تجهیزات الکترونیکی طیف وسیعی از صنایع محسوب میشود. با ترکیب اندوکتانس بسیار بالا، توان نامی مناسب و ضریب کیفیت مطلوب (Q≥50)، این القاگر راهحلی مطمئن و آزموده شده برای مقابله با نویز و تداخل در سیستمهای پیچیده آنالوگ و دیجیتال ارائه میدهد. کاربرد گسترده آن از دستگاههای مصرفی قدیمی تا محصولات صنعتی، گواهی بر قابلیت اطمینان و اثربخشی آن است. این القاگر برای تکنسینهای تعمیرات، طراحان سیستمهای صنعتی و مهندسانی که با نگهداری یا توسعه سیستمهای legacy سر و کار دارند، انتخابی ایدهآل، قابل اعتماد و حرفهای به شمار میرود.
