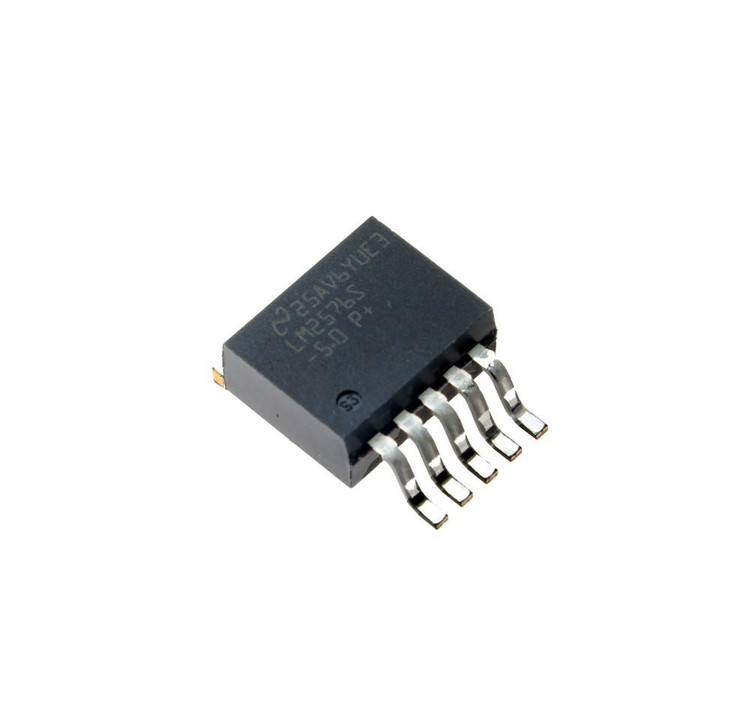

رگولاتور LM2576S 5.0
LM2576S 5.0
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: رگولاتور LM2576S-5.0
نام کارخانهای: LM2576S-5.0
جریان خروجی 3 آمپر
تعداد خروجی 1 خروجی
کارکرد Inverting, Step-Down
ولتاژ خروجی 5.100 ولت
ولتاژ خروجی 5 ولت
ولتاژ خروجی 4.900 ولت
کمترین ولتاژ ورودی 4 ولت
بیشترین ولتاژ ورودی 40 ولت
توپولوژی Buck
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 500 عدد
برند: National Semiconductor

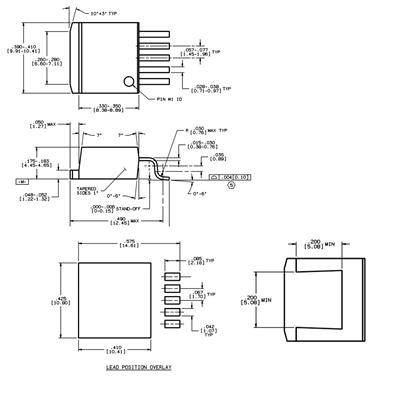

پکیج: TO-263-5 (D2PAK-5)
بستهبندی: Tape & Reel
عنوان گروه: Switching Voltage Regulators
توضیحات: StepDown-Fixed 3A,5V Simple Switcher 3A Step-Down Voltage Regulator; Output Voltage Range 1.23V to 37V,Adjustable 5.0V
Output Current 3 A
Number of Output 1 Output
Function Inverting, Step-Down
Output Voltage (Max) 5.100 V
Output Voltage (Min) 5 V
Output Voltage (Min) 4.900 V
Input Voltage MIN 4 V
Input Voltage MAX 40 V
Topology Buck
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand National Semiconductor
Package TO-263-5 (D2PAK-5)
نقد و بررسی
رگولاتور ولتاژ LM2576S-5.0 یکی از محصولات برجسته شرکت Texas Instruments در دسته رگولاتورهای کاهنده (Step-Down) یا همان باک (Buck) است که به دلیل کارایی بالا، طراحی ساده و قابلیت اطمینان، در بسیاری از پروژههای الکترونیکی مورد استفاده قرار میگیرد. این آیسی یک رگولاتور سوئیچینگ با خروجی ثابت 5 ولت و توانایی تأمین جریان تا 3 آمپر است که جایگزینی مناسب برای رگولاتورهای خطی سنتی محسوب میشود. این محصول به دلیل نیاز به تعداد کمی قطعات خارجی و بهرهوری بالا، در طراحی منابع تغذیه سوئیچینگ کاربرد گستردهای دارد.
مشخصات فنی
LM2576S-5.0 یک آیسی رگولاتور ولتاژ کاهنده با مشخصات زیر است:
-
ولتاژ خروجی ثابت: 5 ولت
-
جریان خروجی: تا 3 آمپر
-
محدوده ولتاژ ورودی: 4 ولت تا 40 ولت (تا 60 ولت در نسخه HV)
-
فرکانس سوئیچینگ: 52 کیلوهرتز
-
راندمان: تا 90% (بسته به شرایط کاری)
-
تحمل خطا در ولتاژ خروجی: ±4% در شرایط مختلف خط و بار
-
محافظتها: شامل حفاظت در برابر جریان بیش از حد (Cycle-by-Cycle Current Limiting) و خاموشی حرارتی (Thermal Shutdown)
-
پکیج: TO-263-5 (D²Pak)
-
دمای کاری: -40 تا +125 درجه سانتیگراد
-
تعداد قطعات خارجی مورد نیاز: تنها 4 قطعه (خازن ورودی، خازن خروجی، سلف، و دیود شاتکی)
این مشخصات، LM2576S-5.0 را به گزینهای ایدهآل برای کاربردهایی با نیاز به ولتاژ پایدار و جریان بالا تبدیل کرده است.
ویژگیهای کلیدی
-
کارایی بالا: با راندمان تا 90%، این رگولاتور گرمای کمتری تولید میکند و در مقایسه با رگولاتورهای خطی، نیاز به هیتسینک بزرگ را کاهش میدهد یا حتی در برخی موارد حذف میکند.
-
طراحی ساده: نیاز به حداقل قطعات خارجی، طراحی مدار را ساده و اقتصادی میکند.
-
قابلیت اطمینان: مجهز به ویژگیهای حفاظتی مانند خاموشی حرارتی و محدودسازی جریان، که از آسیب به آیسی در شرایط غیرعادی جلوگیری میکند.
-
انعطافپذیری: مناسب برای استفاده در منابع تغذیه دیجیتال، شارژرهای باتری، و سیستمهای خودرویی.
-
سازگاری با سلفهای استاندارد: امکان استفاده از سلفهای استاندارد موجود در بازار، طراحی را آسانتر میکند.
کاربردها
LM2576S-5.0 در طیف گستردهای از پروژهها و صنایع مورد استفاده قرار میگیرد، از جمله:
-
منابع تغذیه دیجیتال: تأمین ولتاژ پایدار 5 ولت برای میکروکنترلرها، سنسورها و مدارات دیجیتال.
-
شارژرهای باتری: استفاده در طراحی شارژرهای با راندمان بالا برای باتریهای 3 آمپری.
-
سیستمهای خودرویی: تأمین ولتاژ 5 ولت از باتری خودرو (12 ولت) برای تغذیه دستگاههای الکترونیکی.
-
پروژههای DIY و الکترونیکی: ایدهآل برای پروژههای دانشجویی و آزمایشگاهی به دلیل سهولت استفاده.
-
تجهیزات صنعتی: استفاده در سیستمهایی که نیاز به ولتاژ پایدار با جریان بالا دارند.
چرا LM2576S-5.0 را انتخاب کنیم؟
این رگولاتور به دلیل ترکیب منحصربهفرد کارایی بالا، طراحی ساده و هزینه مناسب، گزینهای عالی برای مهندسان و طراحان الکترونیک است. برخلاف رگولاتورهای خطی که در ولتاژهای ورودی بالا گرمای زیادی تولید میکنند، LM2576S-5.0 با بهرهوری بالا، اتلاف انرژی را به حداقل میرساند. همچنین، استفاده از دیود شاتکی (مانند 1N5822) در مدار، سرعت سوئیچینگ را بهبود بخشیده و افت ولتاژ را کاهش میدهد.
سوالات متداول (FAQ)
1. آیا LM2576S-5.0 برای پروژههای خودرویی مناسب است؟
بله، این رگولاتور با محدوده ولتاژ ورودی گسترده (4 تا 40 ولت و تا 60 ولت در نسخه HV) و توانایی تأمین جریان 3 آمپر، برای کاربردهای خودرویی مانند تغذیه دستگاههای 5 ولتی از باتری 12 ولتی خودرو بسیار مناسب است. همچنین، حفاظتهای داخلی مانند خاموشی حرارتی و محدودسازی جریان، ایمنی آن را در این کاربردها افزایش میدهد.
2. آیا برای استفاده از LM2576S-5.0 نیاز به هیتسینک است؟
در بسیاری از موارد، به دلیل راندمان بالای این رگولاتور، نیازی به هیتسینک بزرگ نیست. با این حال، در کاربردهایی با جریان بالا (نزدیک به 3 آمپر) و ولتاژ ورودی بالا، استفاده از هیتسینک توصیه میشود تا دمای آیسی در محدوده ایمن باقی بماند.
3. چه قطعاتی برای طراحی مدار با LM2576S-5.0 مورد نیاز است؟
برای طراحی یک مدار پایه با این رگولاتور، به چهار قطعه اصلی نیاز است: خازن ورودی (مانند 100 میکروفاراد)، خازن خروجی (مانند 1000 میکروفاراد)، سلف (مانند 100 میکروهانری)، و دیود شاتکی (مانند 1N5822). این سادگی در طراحی، استفاده از آن را بسیار آسان میکند.
خرید LM2576S-5.0
برای تهیه رگولاتور LM2576S-5.0 و سایر قطعات الکترونیکی با کیفیت، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را با قیمتهای رقابتی و خدمات ارسال سریع ارائه میدهد. با خرید از E366.ir، از اصالت کالا و پشتیبانی فنی مطمئن خواهید بود.
