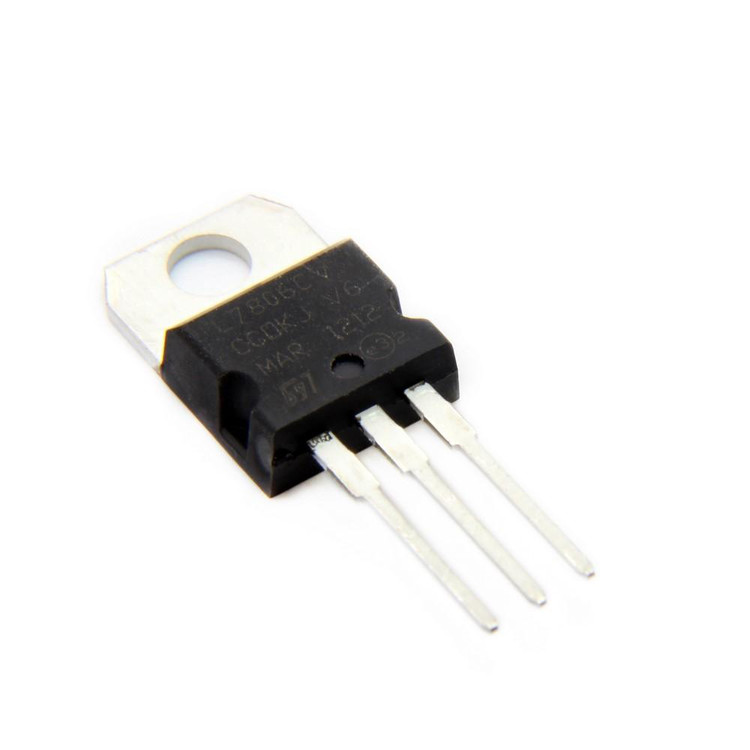

رگولاتور L7806CV

رگولاتور ولتاژ L7806CV از شرکت STMicroelectronics یک رگولاتور ولتاژ خطی مثبت با خروجی ثابت 6 ولت و توانایی تأمین جریان تا 1.5 آمپر است. این قطعه در پکیج TO-220 عرضه می‌شود و به دلیل طراحی مقاوم، ویژگی‌های ایمنی پیشرفته و کارایی بالا، یکی از محبوب‌ترین انتخاب‌ها برای مدیریت ولتاژ در پروژه‌های الکترونیکی صنعتی و مصرفی محسوب می‌شود. L7806CV با ارائه ولتاژ پایدار و قابل اعتماد، برای کاربردهایی مانند تغذیه میکروکنترلرها، سنسورها، مدارات دیجیتال و آنالوگ و سایر سیستم‌های الکترونیکی که به ولتاژ ثابت 6 ولت نیاز دارند، ایده‌آل است.

ویژگی‌های کلیدی L7806CV

• ولتاژ خروجی ثابت: ارائه ولتاژ پایدار 6 ولت با تلرانس ±2% (در نسخه A)، که دقت بالایی را برای مدارات حساس تضمین می‌کند.

• جریان خروجی بالا: قابلیت تأمین جریان تا 1.5 آمپر با استفاده از هیت‌سینک مناسب، مناسب برای کاربردهای با مصرف توان بالا.

• محافظت‌های داخلی: مجهز به مکانیزم‌های حفاظتی شامل محدودسازی جریان (Current Limiting)، خاموشی حرارتی (Thermal Shutdown) و حفاظت از ناحیه عملیاتی ایمن (Safe Operating Area Protection)، که باعث افزایش دوام و ایمنی قطعه می‌شود.

• محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی بین 8 تا 35 ولت، که انعطاف‌پذیری بالایی در طراحی مدارات فراهم می‌کند.

• انعطاف‌پذیری در کاربرد: امکان استفاده با قطعات خارجی برای تنظیم ولتاژ و جریان خروجی، که این رگولاتور را برای پروژه‌های سفارشی مناسب می‌سازد.

• پکیج TO-220: طراحی مقاوم و مناسب برای نصب آسان روی بردهای الکترونیکی و اتصال به هیت‌سینک برای مدیریت حرارت.

کاربردهای L7806CV

رگولاتور L7806CV به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف وسیعی از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد:

• تغذیه مدارات دیجیتال و آنالوگ: تأمین ولتاژ پایدار برای میکروکنترلرها، آی‌سی‌ها و سنسورها.

• پروژه‌های صنعتی: استفاده در سیستم‌های کنترل، اتوماسیون صنعتی و تجهیزات ابزار دقیق.

• دستگاه‌های مصرفی: کاربرد در دستگاه‌های الکترونیکی خانگی مانند منابع تغذیه، شارژرها و سیستم‌های صوتی.

• پروژه‌های DIY و آموزشی: انتخابی ایده‌آل برای دانشجویان و علاقه‌مندان به الکترونیک برای ساخت مدارات آزمایشی و پروژه‌های تحقیقاتی.

مزایای استفاده از L7806CV

• قابلیت اطمینان بالا: طراحی مقاوم و حفاظت‌های داخلی، این رگولاتور را عملاً غیرقابل تخریب می‌کند.

• نصب و استفاده آسان: پکیج TO-220 امکان نصب سریع و اتصال به هیت‌سینک را فراهم می‌کند.

• هزینه اقتصادی: با توجه به کارایی و دوام بالا، این رگولاتور گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های مختلف است.

• انعطاف‌پذیری در طراحی: قابلیت تنظیم ولتاژ و جریان با استفاده از قطعات خارجی، آن را برای کاربردهای متنوع مناسب می‌سازد.

مشخصات فنی

• ولتاژ خروجی: 6 ولت

• جریان خروجی: تا 1.5 آمپر

• ولتاژ ورودی: 8 تا 35 ولت

• افت ولتاژ (Dropout Voltage): 2 ولت

• تلرانس ولتاژ خروجی: ±2% (نسخه A)

• دمای کاری: 0 تا 150 درجه سانتی‌گراد

• پکیج: TO-220، سه پایه

• ویژگی‌های حفاظتی: محدودسازی جریان، خاموشی حرارتی، حفاظت SOA

سوالات متداول (FAQ)

1. آیا L7806CV برای تغذیه مدارات حساس مانند میکروکنترلرها مناسب است؟

بله، L7806CV با ارائه ولتاژ ثابت 6 ولت و تلرانس ±2% (در نسخه A)، برای تغذیه مدارات حساس مانند میکروکنترلرها و سنسورها کاملاً مناسب است. ویژگی‌های حفاظتی مانند محدودسازی جریان و خاموشی حرارتی، ایمنی مدارات را تضمین می‌کند.

2. آیا برای استفاده از L7806CV نیاز به هیت‌سینک است؟

بله، در صورتی که جریان خروجی بیش از 1 آمپر باشد یا دمای محیط بالا باشد، استفاده از هیت‌سینک برای مدیریت حرارت تولیدشده توسط رگولاتور توصیه می‌شود. این کار باعث افزایش طول عمر و کارایی قطعه می‌شود.

3. چگونه می‌توان از L7806CV برای تنظیم ولتاژهای غیرثابت استفاده کرد؟

با افزودن قطعات خارجی مانند مقاومت‌ها یا پتانسیومتر به مدار، می‌توان ولتاژ و جریان خروجی L7806CV را تنظیم کرد. برای اطلاعات بیشتر، به دیتاشیت محصول مراجعه کنید.
