رگولاتور L7808CV

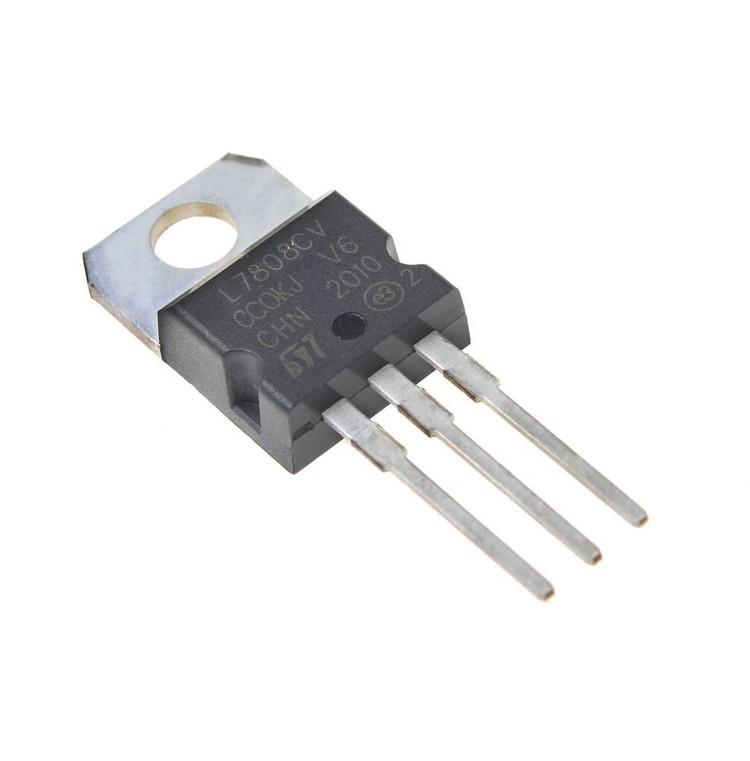

L7808CV یک رگولاتور ولتاژ خطی مثبت از سری L78 شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، طراحی ساده و کارایی بالا در بسیاری از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد. این آی‌سی با بسته‌بندی TO-220 طراحی شده و قادر است ولتاژ خروجی ثابت 8 ولت با جریان حداکثر 1.5 آمپر ارائه دهد. این ویژگی‌ها، L7808CV را به گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، از جمله منابع تغذیه، سیستم‌های خودروسازی و مدارهای دیجیتال و آنالوگ تبدیل کرده است.

ویژگی‌های کلیدی L7808CV

1. ولتاژ خروجی ثابت: ارائه ولتاژ ثابت 8 ولت با دقت ±4% که برای تغذیه پایدار قطعات حساس بسیار مناسب است.
2. جریان خروجی بالا: توانایی ارائه جریان تا 1.5 آمپر، که آن را برای کاربردهای پرمصرف مناسب می‌کند.
3. حفاظت‌های داخلی: مجهز به حفاظت در برابر اضافه‌بار حرارتی، اتصال کوتاه و حفاظت SOA (Safe Operating Area) که ایمنی و پایداری مدار را تضمین می‌کند.
4. محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی بین 10 تا 35 ولت، که انعطاف‌پذیری بالایی در طراحی مدار فراهم می‌کند.
5. کارایی در دماهای مختلف: عملکرد قابل اعتماد در بازه دمایی -40 تا +125 درجه سانتی‌گراد.
6. نویز و ریپل پایین: با نسبت رد ریپل تا 50 دسی‌بل، خروجی پایداری حتی در حضور نویز ورودی ارائه می‌دهد.

کاربردهای L7808CV

رگولاتور L7808CV به دلیل ویژگی‌های برجسته‌اش در طیف وسیعی از پروژه‌ها و صنایع کاربرد دارد:

• منابع تغذیه: استفاده در منابع تغذیه خطی برای ارائه ولتاژ ثابت به مدارهای الکترونیکی.
• سیستم‌های خودروسازی: تأمین ولتاژ پایدار برای سنسورها و ماژول‌های الکترونیکی خودرو.
• پروژه‌های DIY و آموزشی: انتخابی محبوب در پروژه‌های دانشجویی و هابیست‌ها برای طراحی منابع تغذیه ساده.
• سیستم‌های دیجیتال و آنالوگ: مناسب برای تغذیه میکروکنترلرها، تقویت‌کننده‌ها و سایر اجزای حساس.
• تجهیزات صنعتی: استفاده در دستگاه‌هایی که نیاز به ولتاژ ثابت و قابل اعتماد دارند.

مزایای استفاده از L7808CV

• سهولت استفاده: طراحی سه‌پین (ورودی، زمین، خروجی) امکان پیاده‌سازی آسان در مدارها را فراهم می‌کند.
• دوام بالا: با استفاده از هیت‌سینک مناسب، این رگولاتور می‌تواند به طور مداوم جریان بالایی را تأمین کند.
• هزینه مقرون‌به‌صرفه: با توجه به کارایی و قابلیت اطمینان، L7808CV گزینه‌ای اقتصادی برای پروژه‌های مختلف است.

نکات مهم در استفاده

برای بهینه‌سازی عملکرد L7808CV، توجه به نکات زیر ضروری است:

• از هیت‌سینک مناسب برای مدیریت حرارت تولیدشده در هنگام کار با جریان بالا استفاده کنید.
• برای جلوگیری از آسیب به آی‌سی، از خازن‌های بای‌پس (معمولاً 0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی) استفاده کنید.
• از قرار گرفتن در معرض ولتاژ ورودی بیش از 35 ولت اجتناب کنید.
• برای حفاظت در برابر تخلیه الکترواستاتیک (ESD)، در هنگام نصب اقدامات احتیاطی را رعایت کنید.

سوالات متداول (FAQ)

1. L7808CV چه نوع رگولاتوری است و چه تفاوتی با رگولاتورهای دیگر دارد؟
   L7808CV یک رگولاتور ولتاژ خطی مثبت است که ولتاژ خروجی ثابت 8 ولت ارائه می‌دهد. برخلاف رگولاتورهای سوئیچینگ، این آی‌سی طراحی ساده‌تری دارد و نویز کمتری تولید می‌کند، اما ممکن است در مقایسه با رگولاتورهای سوئیچینگ کارایی کمتری در تبدیل توان داشته باشد.
2. آیا L7808CV برای پروژه‌های با جریان بالا مناسب است؟
   بله، L7808CV می‌تواند تا 1.5 آمپر جریان خروجی ارائه دهد، اما برای عملکرد بهینه در جریان‌های بالا، استفاده از هیت‌سینک برای دفع حرارت ضروری است.
3. چگونه می‌توانم از آسیب دیدن L7808CV در اثر گرما یا اتصال کوتاه جلوگیری کنم؟
   این رگولاتور مجهز به حفاظت‌های داخلی در برابر اضافه‌بار حرارتی و اتصال کوتاه است. با این حال، نصب صحیح هیت‌سینک و استفاده از خازن‌های مناسب در ورودی و خروجی می‌تواند ایمنی و طول عمر آن را افزایش دهد.
