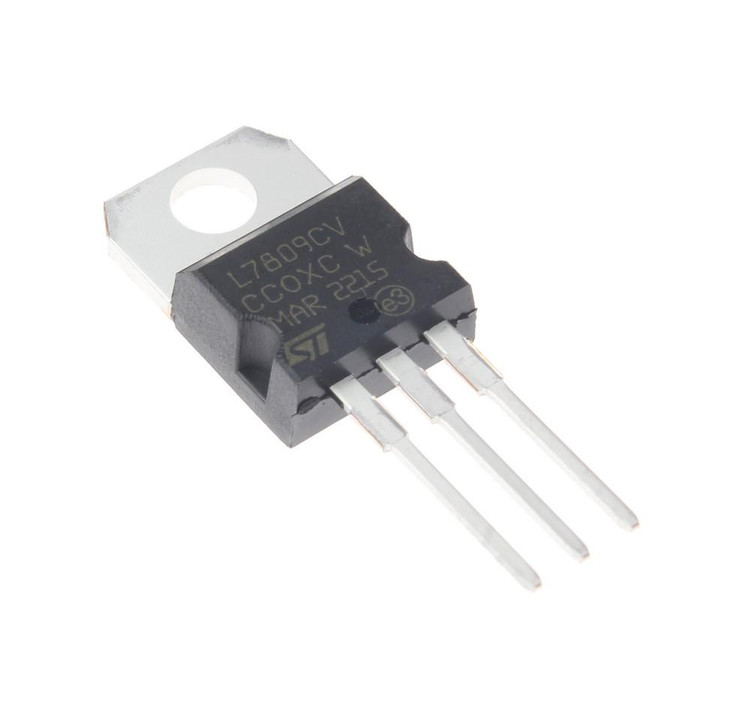

رگولاتور L7809CV

L7809CV یک رگولاتور ولتاژ خطی سه‌سر (Three-Terminal Positive Voltage Regulator) از شرکت STMicroelectronics است که به‌طور خاص برای ارائه ولتاژ خروجی ثابت 9 ولت با جریان حداکثر 1.5 آمپر طراحی شده است. این آی‌سی با عملکرد قابل اعتماد، ویژگی‌های حفاظتی پیشرفته و کاربرد گسترده در پروژه‌های الکترونیکی، یکی از محبوب‌ترین انتخاب‌ها برای مهندسان و طراحان مدار است. L7809CV به دلیل ساختار ساده، قیمت اقتصادی و کارایی بالا، در بسیاری از کاربردهای صنعتی، تجاری و پروژه‌های DIY (خودت انجام بده) مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی L7809CV

1. ولتاژ خروجی ثابت 9 ولت: این رگولاتور ولتاژ ورودی بین 11 تا 35 ولت را به ولتاژ خروجی پایدار 9 ولت تبدیل می‌کند، که برای تغذیه مدارات حساس و دستگاه‌های الکترونیکی ایده‌آل است.
2. جریان خروجی بالا: با توانایی ارائه جریان حداکثر 1.5 آمپر، L7809CV برای تغذیه انواع بارهای الکتریکی از جمله موتورهای DC، میکروکنترلرها و مدارات آنالوگ مناسب است.
3. حفاظت‌های داخلی: این آی‌سی مجهز به حفاظت در برابر اضافه‌بار حرارتی (Thermal Overload Protection) و اتصال کوتاه (Short Circuit Protection) است، که ایمنی و طول عمر دستگاه را تضمین می‌کند.
4. بسته‌بندی TO-220: طراحی بسته‌بندی TO-220 امکان نصب آسان روی هیت‌سینک را فراهم می‌کند و به دفع حرارت کمک می‌کند، که برای کاربردهای با جریان بالا ضروری است.
5. محدوده دمایی گسترده: عملکرد قابل اعتماد در بازه دمایی 0 تا 125 درجه سانتی‌گراد، این رگولاتور را برای محیط‌های صنعتی و شرایط سخت مناسب می‌سازد.
6. سازگاری با استاندارد RoHS: این محصول بدون سرب و سازگار با محیط زیست است، که با استانداردهای مدرن صنعت الکترونیک همخوانی دارد.

کاربردهای L7809CV

L7809CV به دلیل انعطاف‌پذیری و کارایی بالا در بسیاری از پروژه‌های الکترونیکی استفاده می‌شود. برخی از مهم‌ترین کاربردها عبارتند از:

• منابع تغذیه: تأمین ولتاژ پایدار برای مدارات دیجیتال و آنالوگ.
• شارژرهای باتری: ارائه ولتاژ ثابت برای شارژ باتری‌های 9 ولتی.
• موتورهای DC: تغذیه موتورهای کوچک با ولتاژ ثابت.
• پروژه‌های رباتیک و DIY: استفاده در پروژه‌های دانشجویی و هوبیست‌ها برای تأمین توان مورد نیاز میکروکنترلرها و سنسورها.
• سیستم‌های صوتی و تصویری: تأمین ولتاژ پایدار برای تقویت‌کننده‌های صوتی و مدارات پردازش سیگنال.

مزایای استفاده از L7809CV

• نصب و استفاده آسان: طراحی سه‌سر (ورودی، خروجی، زمین) باعث می‌شود که حتی افراد مبتدی بتوانند به‌راحتی از آن در مدارات خود استفاده کنند.
• هزینه اقتصادی: قیمت مناسب این محصول، آن را به گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های مختلف تبدیل کرده است.
• قابلیت اطمینان بالا: با وجود حفاظت‌های داخلی، این رگولاتور در برابر خطاهای رایج مانند اتصال کوتاه یا گرمای بیش از حد مقاوم است.
• انعطاف‌پذیری در ورودی: محدوده وسیع ولتاژ ورودی (11 تا 35 ولت) امکان استفاده از منابع تغذیه متنوع را فراهم می‌کند.

مشخصات فنی دقیق

• ولتاژ خروجی: 9 ولت
• جریان خروجی: حداکثر 1.5 آمپر
• ولتاژ ورودی: 11 تا 35 ولت
• افت ولتاژ (Dropout Voltage): 2 ولت در 1 آمپر
• بسته‌بندی: TO-220
• دمای کاری: 0 تا 125 درجه سانتی‌گراد
• حفاظت‌ها: حفاظت در برابر اتصال کوتاه و اضافه‌بار حرارتی
• جریان مصرفی در حالت بی‌بار (Quiescent Current): کم، برای بهره‌وری انرژی بالا

نکات مهم در استفاده

برای بهینه‌سازی عملکرد L7809CV، توصیه می‌شود:

• از هیت‌سینک مناسب برای دفع حرارت در کاربردهای با جریان بالا استفاده کنید.
• خازن‌های سرامیکی یا الکترولیتی (معمولاً 0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی) را برای پایداری بیشتر مدار به کار ببرید.
• اطمینان حاصل کنید که ولتاژ ورودی حداقل 2 ولت بالاتر از ولتاژ خروجی (11 ولت) باشد تا رگولاتور به‌درستی کار کند.

سوالات متداول (FAQ)

1. L7809CV برای چه نوع پروژه‌هایی مناسب است؟
   L7809CV برای پروژه‌هایی که نیاز به ولتاژ ثابت 9 ولت و جریان تا 1.5 آمپر دارند، مانند منابع تغذیه، شارژرهای باتری، مدارات رباتیک، و سیستم‌های صوتی مناسب است. این رگولاتور به دلیل سادگی و قابلیت اطمینان، برای پروژه‌های حرفه‌ای و DIY ایده‌آل است.
2. آیا L7809CV نیاز به هیت‌سینک دارد؟
   بله، در کاربردهایی که جریان خروجی نزدیک به 1 آمپر یا بیشتر است، استفاده از هیت‌سینک برای دفع حرارت تولیدشده توصیه می‌شود تا از گرم شدن بیش از حد آی‌سی جلوگیری شود.
3. تفاوت L7809CV با سایر رگولاتورهای سری L78 چیست؟
   سری L78 شامل رگولاتورهایی با ولتاژهای خروجی مختلف (مانند 5V، 12V، 15V) است. L7809CV به‌طور خاص ولتاژ خروجی 9 ولت را ارائه می‌دهد، در حالی که مشخصات دیگر مانند جریان خروجی (1.5 آمپر) و بسته‌بندی (TO-220) مشابه سایر اعضای این سری است.
