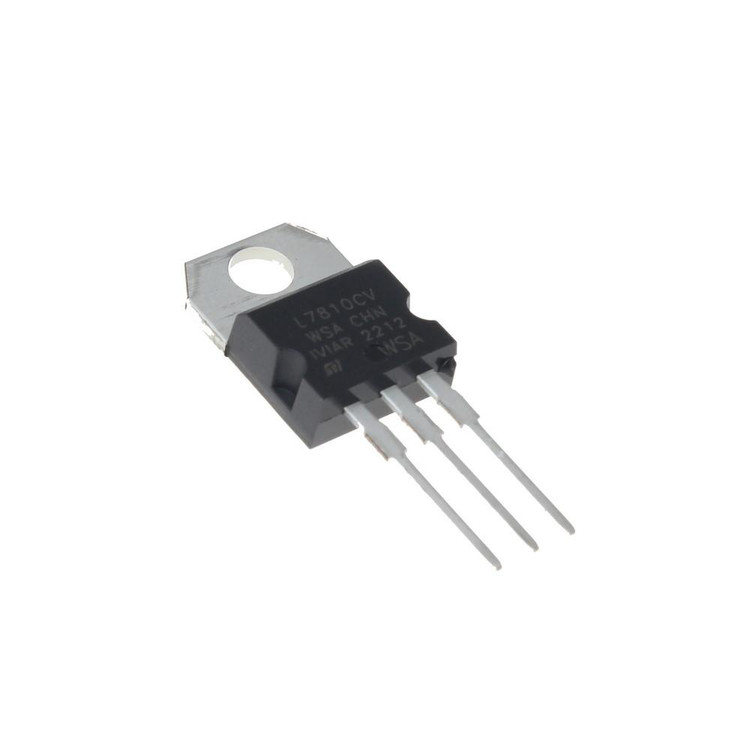

رگولاتور L7810CV
نام قطعه: رگولاتور L7810CV
نام کارخانهای: L7810CV
منفی یا مثبت Positive قطب
جریان خروجی 1.5 آمپر
دقت 200 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 5.2 ولت
ولتاژ خروجی 10.5 ولت
ولتاژ خروجی 4.8 ولت
ولتاژ خروجی 9.5 ولت
کمترین ولتاژ ورودی 35 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: TO-220
نوع قطعه: کپی
بستهبندی: Tube
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 10 ولت 1.5 آمپر Positive Voltage Regulators , Fixed , Output Voltages : 10V , Output Current : 1.5A , Input Voltage : 35V
Polarity Positive Type
Output Current 1.5 A
Tolerance 200 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 5.2 V
Output Voltage (Max) 10.5 V
Output Voltage (Min) 4.8 V
Output Voltage (Min) 9.5 V
Input Voltage MIN 35 V
Input Voltage MAX 35 V
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-220
رگولاتور ولتاژ L7810CV از شرکت STMicroelectronics یک رگولاتور خطی مثبت با ولتاژ ثابت 10 ولت است که به دلیل عملکرد قابل اعتماد، طراحی ساده و کارایی بالا در کاربردهای مختلف الکترونیکی مورد استفاده قرار میگیرد. این قطعه در بستهبندی TO-220 عرضه میشود و به دلیل ویژگیهای حفاظتی پیشرفته و توانایی ارائه جریان خروجی بالا، انتخابی ایدهآل برای پروژههای صنعتی، تجاری و DIY است.
مشخصات فنی L7810CV
-
ولتاژ خروجی: 10 ولت (ثابت)
-
جریان خروجی: تا 1.5 آمپر
-
ولتاژ ورودی حداکثر: 35 ولت
-
محافظتها:
-
حفاظت در برابر اضافهبار حرارتی (Thermal Overload Protection)
-
حفاظت در برابر جریان بیش از حد (Short-Circuit Protection)
-
حفاظت SOA (Safe Operating Area)
-
-
نوع بستهبندی: TO-220 (سه پین)
-
افت ولتاژ (Dropout Voltage): حدود 2 ولت
-
نویز خروجی: بسیار پایین (71dB در 120Hz)
-
دمای کاری: 0 تا 125 درجه سانتیگراد
این رگولاتور به دلیل طراحی مقاوم و ویژگیهای حفاظتی، عملاً در برابر اضافهبار و شرایط نامناسب عملیاتی مقاوم است و میتواند در محیطهای چالشبرانگیز عملکرد پایداری ارائه دهد.
کاربردهای L7810CV
رگولاتور L7810CV به طور گسترده در پروژههای الکترونیکی که نیاز به منبع تغذیه پایدار 10 ولت دارند، استفاده میشود. برخی از کاربردهای کلیدی عبارتند از:
-
تغذیه مدارات منطقی: مناسب برای تأمین ولتاژ پایدار برای میکروکنترلرها و مدارات دیجیتال.
-
پروژههای رباتیک: تأمین توان برای موتورها و سنسورها با ولتاژ ثابت.
-
منابع تغذیه محلی: حذف نویز و مشکلات توزیع توان در سیستمهای تکنقطهای.
-
پروژههای DIY و آموزشی: به دلیل سهولت استفاده، گزینهای عالی برای دانشجویان و علاقهمندان به الکترونیک.
مزایای کلیدی
-
پایداری ولتاژ: ارائه ولتاژ خروجی ثابت 10 ولت با حداقل نویز.
-
مقاومت بالا: مجهز به مکانیزمهای حفاظتی که از آسیب به قطعه در شرایط غیرعادی جلوگیری میکند.
-
نصب آسان: بستهبندی TO-220 امکان نصب ساده با هیتسینک را فراهم میکند.
-
انعطافپذیری: قابلیت استفاده در کنار قطعات خارجی برای تنظیم ولتاژ و جریان.
سوالات متداول (FAQ)
1. آیا L7810CV برای پروژههای با جریان بالا مناسب است؟
بله، L7810CV قادر به تأمین جریان تا 1.5 آمپر است، که برای بسیاری از کاربردهای الکترونیکی با جریان متوسط تا بالا کافی است. با این حال، برای عملکرد بهینه، باید از هیتسینک مناسب استفاده شود تا گرمای تولیدشده دفع گردد.
2. تفاوت L7810CV با سایر رگولاتورهای سری 78xx چیست؟
L7810CV به طور خاص ولتاژ خروجی 10 ولت ارائه میدهد، در حالی که سایر اعضای سری 78xx (مانند L7805 یا L7812) ولتاژهای متفاوتی (5 ولت، 12 ولت و غیره) تولید میکنند. مشخصات حفاظتی و جریان خروجی در این سری مشابه است، اما ولتاژ خروجی متفاوت است.
3. آیا L7810CV برای کاربردهای باتریمحور مناسب است؟
بله، اما باید توجه داشت که این رگولاتور خطی است و افت ولتاژ حدود 2 ولت دارد. برای کاربردهای باتریمحور که بهرهوری انرژی اهمیت دارد، ممکن است رگولاتورهای سوئیچینگ گزینه بهتری باشند.
چرا L7810CV را انتخاب کنیم؟
اگر به دنبال یک رگولاتور ولتاژ قابل اعتماد، با نصب آسان و عملکرد پایدار هستید، L7810CV انتخابی عالی است. این قطعه با ترکیب کارایی بالا، قیمت مناسب و ویژگیهای حفاظتی، نیازهای شما را در پروژههای متنوع برآورده میکند.
خرید L7810CV
برای خرید رگولاتور ولتاژ L7810CV با کیفیت تضمینشده و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را با پشتیبانی فنی و ارسال سریع ارائه میدهد.
