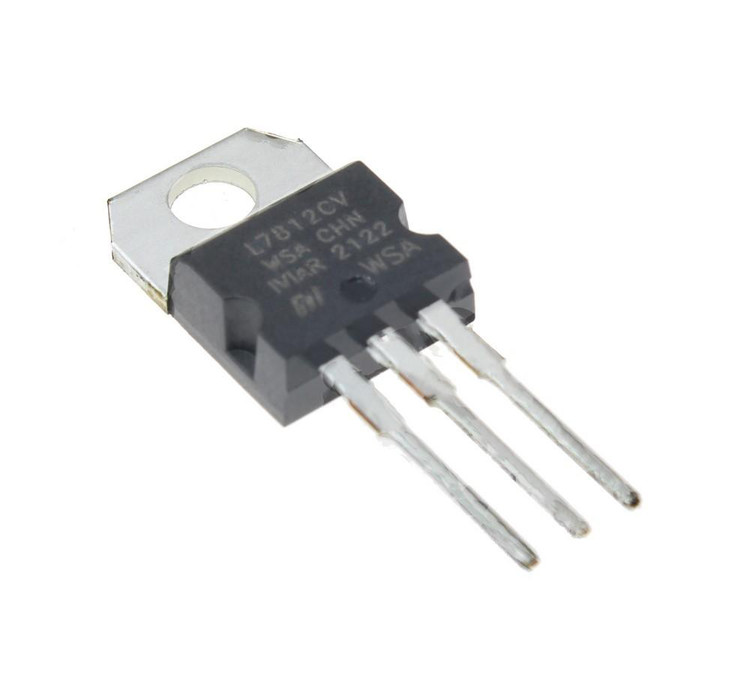

رگولاتور L7812CV

L7812CV یک رگولاتور ولتاژ خطی مثبت از شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، طراحی ساده و کاربرد گسترده در پروژه‌های الکترونیکی، یکی از محبوب‌ترین رگولاتورهای ولتاژ در بازار محسوب می‌شود. این آی‌سی در بسته‌بندی استاندارد TO-220 عرضه می‌شود و قادر است ولتاژ خروجی ثابت 12 ولت با جریان خروجی تا 1.5 آمپر ارائه دهد. با ویژگی‌های حفاظتی مانند محافظت در برابر اضافه‌بار حرارتی، اتصال کوتاه و محدوده عملیاتی گسترده، L7812CV انتخابی ایده‌آل برای تأمین ولتاژ پایدار در انواع مدارهای الکترونیکی است.

ویژگی‌های کلیدی L7812CV

• ولتاژ خروجی ثابت: 12 ولت (±0.5 ولت در شرایط استاندارد)

• جریان خروجی: تا 1.5 آمپر با هیت‌سینک مناسب

• ولتاژ ورودی: حداقل 14 ولت و حداکثر 35 ولت (توصیه‌شده ≤19 ولت برای عملکرد بهینه)

• افت ولتاژ (Dropout Voltage): 2 ولت در جریان 1 آمپر

• محافظت‌های داخلی:

  • حفاظت در برابر اتصال کوتاه

  • خاموشی حرارتی (Thermal Shutdown)

  • حفاظت در برابر اضافه‌بار (SOA Protection)

• دمای عملیاتی: 0 تا 125 درجه سانتی‌گراد

• بسته‌بندی: TO-220 با سه پایه (ورودی، خروجی، زمین)

• مصرف جریان بی‌بار (Quiescent Current): 8 میلی‌آمپر

• ابعاد فیزیکی: 10.4 × 4.6 × 9.15 میلی‌متر

• کاربردهای متنوع: مناسب برای منابع تغذیه، تقویت‌کننده‌های صوتی، پروژه‌های DIY و مدارهای صنعتی

مزایای استفاده از L7812CV

1. پایداری ولتاژ: این رگولاتور با تنظیم دقیق ولتاژ خروجی، نوسانات ورودی را حذف کرده و ولتاژ ثابت 12 ولت را برای تغذیه اجزای حساس مدار فراهم می‌کند.

2. دوام و استحکام: با ویژگی‌های حفاظتی داخلی، L7812CV در برابر شرایط سخت مانند اتصال کوتاه یا افزایش دما مقاوم است.

3. انعطاف‌پذیری: می‌توان از آن به‌صورت مستقل یا با اجزای خارجی برای تنظیم ولتاژهای متغیر استفاده کرد.

4. هزینه اقتصادی: با توجه به عملکرد بالا و کیفیت ساخت، این محصول گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های مختلف است.

کاربردها

L7812CV به دلیل طراحی ساده و کارایی بالا در بسیاری از پروژه‌های الکترونیکی استفاده می‌شود:

• منابع تغذیه: تأمین ولتاژ ثابت 12 ولت برای دستگاه‌های الکترونیکی

• تقویت‌کننده‌های صوتی: تنظیم ولتاژ برای بهبود کیفیت صدا

• پروژه‌های DIY: مناسب برای بردهای نمونه‌سازی مانند پروتوبرد و PCB

• کاربردهای صنعتی: استفاده در سیستم‌های کنترل و تجهیزات صنعتی

• اتوماسیون خودرو: با استاندارد AECQ برای کاربردهای خودرویی

نکات مهم در استفاده

• برای دستیابی به جریان خروجی بالا، استفاده از هیت‌سینک توصیه می‌شود.

• ولتاژ ورودی باید حداقل 2 ولت بالاتر از ولتاژ خروجی (12 ولت) باشد.

• برای کاهش نویز و بهبود پایداری، استفاده از خازن‌های بای‌پس (0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی) پیشنهاد می‌شود.

سوالات متداول (FAQ)

1. L7812CV برای چه نوع پروژه‌هایی مناسب است؟
   این رگولاتور برای پروژه‌هایی که نیاز به ولتاژ ثابت 12 ولت با جریان تا 1.5 آمپر دارند، مانند منابع تغذیه، مدارهای صوتی، و پروژه‌های DIY مناسب است. همچنین در کاربردهای صنعتی و خودرویی که به پایداری ولتاژ نیاز دارند، عملکرد عالی دارد.

2. آیا برای استفاده از L7812CV نیاز به هیت‌سینک است؟
   بله، در صورتی که جریان خروجی نزدیک به 1.5 آمپر باشد یا دمای محیط بالا باشد، استفاده از هیت‌سینک برای جلوگیری از گرمای بیش از حد و خاموشی حرارتی ضروری است.

3. تفاوت L7812CV با L7812CV-DG چیست؟
   نسخه L7812CV-DG دارای تغییراتی در لایه‌های فلزی پشتی (Back Metal) است که از Cr/Ni/Au به Cr/Ni/Ag تبدیل شده و برای کاربردهای خاص طراحی شده است. با این حال، هر دو مدل عملکرد مشابهی دارند و برای اکثر پروژه‌ها قابل تعویض هستند.
