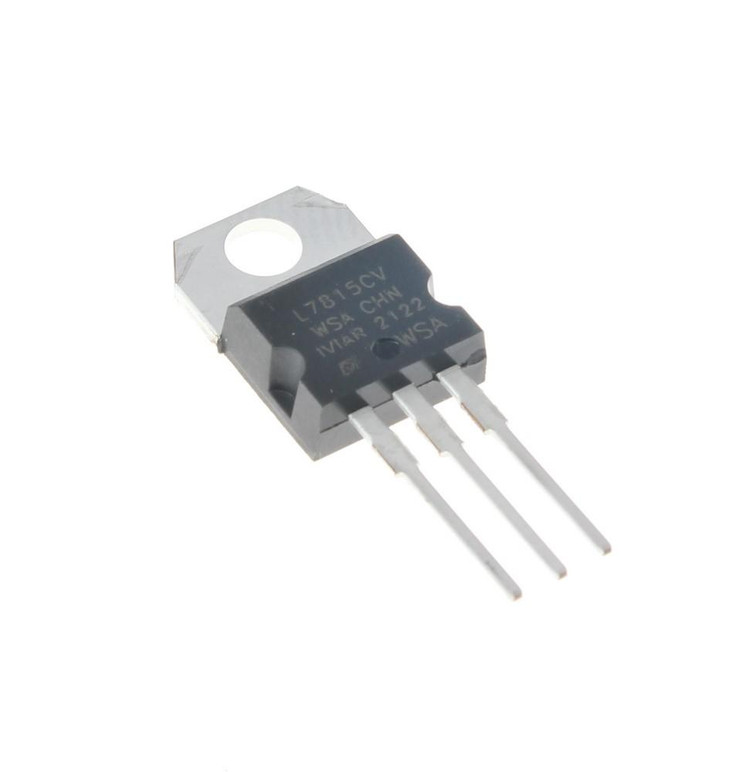

رگولاتور L7815CV

رگولاتور ولتاژ L7815CV از شرکت معتبر STMicroelectronics یکی از پرکاربردترین و قابل اعتمادترین قطعات الکترونیکی در دسته رگولاتورهای ولتاژ خطی مثبت است. این آی‌سی سه‌پایه با توانایی ارائه ولتاژ ثابت 15 ولت و جریان خروجی تا 1.5 آمپر، انتخابی ایده‌آل برای پروژه‌های الکترونیکی متنوع، از دستگاه‌های ساده گرفته تا سیستم‌های پیچیده صنعتی است. در ادامه، ویژگی‌ها، کاربردها و مزایای این رگولاتور را به‌صورت جامع بررسی می‌کنیم.

ویژگی‌های کلیدی L7815CV

1. ولتاژ خروجی ثابت: L7815CV ولتاژ خروجی ثابت 15 ولت را با دقت بالا ارائه می‌دهد، که برای تغذیه پایدار قطعات حساس الکترونیکی حیاتی است.
2. جریان خروجی بالا: این رگولاتور قادر به ارائه جریان خروجی تا 1.5 آمپر است، که با استفاده از هیت‌سینک مناسب می‌توان این مقدار را بهینه‌سازی کرد.
3. محافظت‌های داخلی: مجهز به ویژگی‌های حفاظتی مانند محدودیت جریان داخلی، خاموشی حرارتی (Thermal Shutdown) و حفاظت در برابر اتصال کوتاه، که از آسیب به مدار و قطعه جلوگیری می‌کند.
4. بسته‌بندی TO-220: طراحی در بسته‌بندی استاندارد TO-220 امکان نصب آسان و اتلاف حرارت موثر را فراهم می‌کند.
5. دامنه ولتاژ ورودی گسترده: این رگولاتور می‌تواند ولتاژ ورودی تا 35 ولت را تحمل کند، که آن را برای کاربردهای مختلف مناسب می‌سازد.
6. راندمان و پایداری: با نرخ رد نویز (PSRR) 54 دسی‌بل در فرکانس 120 هرتز، این قطعه عملکردی پایدار در برابر نویزهای ورودی ارائه می‌دهد.

کاربردهای L7815CV

L7815CV به دلیل ویژگی‌های برجسته‌اش در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• الکترونیک مصرفی: در دستگاه‌هایی مانند تلویزیون‌ها، لپ‌تاپ‌ها و گوشی‌های هوشمند برای تأمین ولتاژ پایدار.
• تجهیزات صنعتی: در سیستم‌های کنترلی و تجهیزات صنعتی که نیاز به ولتاژ ثابت در برابر نوسانات دارند.
• ابزارهای پزشکی و تحلیلی: برای تأمین ولتاژ دقیق در تجهیزات حساس مانند دستگاه‌های تشخیصی و ابزارهای آزمایشگاهی.
• پروژه‌های DIY و آردوینو: در پروژه‌های الکترونیکی مبتنی بر میکروکنترلرها برای تأمین تغذیه پایدار.
• سیستم‌های خودرو: در سیستم‌های الکترونیکی خودرو برای مدیریت ولتاژ و افزایش پایداری.

مزایای استفاده از L7815CV

• قابلیت اطمینان بالا: طراحی مستحکم و ویژگی‌های حفاظتی، این رگولاتور را عملاً غیرقابل تخریب می‌کند.
• انعطاف‌پذیری: امکان استفاده با اجزای خارجی برای تنظیم ولتاژ و جریان متغیر.
• هزینه مقرون‌به‌صرفه: با توجه به عملکرد و کیفیت، L7815CV گزینه‌ای اقتصادی برای پروژه‌های مختلف است.
• نصب آسان: بسته‌بندی TO-220 امکان نصب سریع و اتلاف حرارت موثر را فراهم می‌کند.

مشخصات فنی L7815CV

• نوع خروجی: ثابت (Fixed)
• ولتاژ خروجی: 15 ولت
• جریان خروجی: حداکثر 1.5 آمپر
• ولتاژ ورودی (حداکثر): 35 ولت
• افت ولتاژ (Dropout Voltage): 2 ولت در 1 آمپر
• دمای عملیاتی: 0 تا 150 درجه سانتی‌گراد
• بسته‌بندی: TO-220
• جریان بی‌باری (Quiescent Current): 8 میلی‌آمپر
• حفاظت‌ها: محدودیت جریان، خاموشی حرارتی، حفاظت در برابر اتصال کوتاه

چرا L7815CV انتخاب حرفه‌ای‌هاست؟

L7815CV با ارائه ولتاژ پایدار و محافظت‌های داخلی، از آسیب به قطعات حساس جلوگیری کرده و طول عمر دستگاه‌ها را افزایش می‌دهد. این رگولاتور با طراحی ساده اما قدرتمند خود، نیاز به رگولاسیون محلی (Local On-Card Regulation) را برآورده می‌کند و مشکلات ناشی از رگولاسیون تک‌نقطه‌ای را حذف می‌کند. چه در حال طراحی یک سیستم صنعتی پیچیده باشید یا یک پروژه ساده آردوینو، L7815CV تضمین‌کننده پایداری و کارایی است.

سوالات متداول (FAQ)

1. تفاوت L7815CV با L7915CV چیست؟
   L7815CV یک رگولاتور ولتاژ مثبت با خروجی +15 ولت است، در حالی که L7915CV رگولاتور ولتاژ منفی با خروجی -15 ولت ارائه می‌دهد. هر دو از نظر جریان خروجی (1.5 آمپر) مشابه هستند، اما برای کاربردهای مختلف طراحی شده‌اند.
2. چگونه کیفیت L7815CV را بررسی کنیم؟
   برای بررسی کیفیت، می‌توانید با استفاده از یک مولتی‌متر ولتاژ خروجی را اندازه‌گیری کنید. ولتاژ خروجی باید نزدیک به 15 ولت و پایدار باشد. همچنین، اطمینان حاصل کنید که قطعه از منابع معتبر خریداری شده است.
3. آیا L7815CV نیاز به هیت‌سینک دارد؟
   بله، در صورتی که جریان خروجی بالا (نزدیک به 1.5 آمپر) یا دمای محیط زیاد باشد، استفاده از هیت‌سینک برای دفع حرارت و جلوگیری از خاموشی حرارتی توصیه می‌شود.
