رگولاتور LM317T

رگولاتور ولتاژ LM317T یک آی‌سی رگولاتور ولتاژ خطی قابل تنظیم است که به دلیل انعطاف‌پذیری، کارایی بالا و سهولت استفاده، یکی از محبوب‌ترین انتخاب‌ها در طراحی مدارهای الکترونیکی محسوب می‌شود. این محصول که توسط شرکت‌هایی نظیر STMicroelectronics و ON Semiconductor تولید می‌شود، برای کاربردهای متنوعی از جمله منابع تغذیه متغیر، شارژر باتری و مدارهای تنظیم جریان طراحی شده است. در این مقاله، به بررسی ویژگی‌ها، مشخصات فنی و کاربردهای این رگولاتور می‌پردازیم.

مشخصات فنی LM317T

LM317T یک رگولاتور ولتاژ مثبت قابل تنظیم است که توانایی ارائه ولتاژ خروجی در بازه 1.2 تا 37 ولت با جریان حداکثر 1.5 آمپر را دارد. برخی از مشخصات کلیدی این محصول عبارتند از:

• بازه ولتاژ ورودی: 3 تا 40 ولت

• بازه ولتاژ خروجی: 1.2 تا 37 ولت (قابل تنظیم با تقسیم‌کننده مقاومتی)

• جریان خروجی: تا 1.5 آمپر (با هیت‌سینک مناسب)

• افت ولتاژ (Dropout Voltage): حداقل 1.5 ولت بالاتر از ولتاژ خروجی

• محافظت داخلی: مجهز به محافظت در برابر جریان بیش از حد، گرمای بیش از حد و اتصال کوتاه

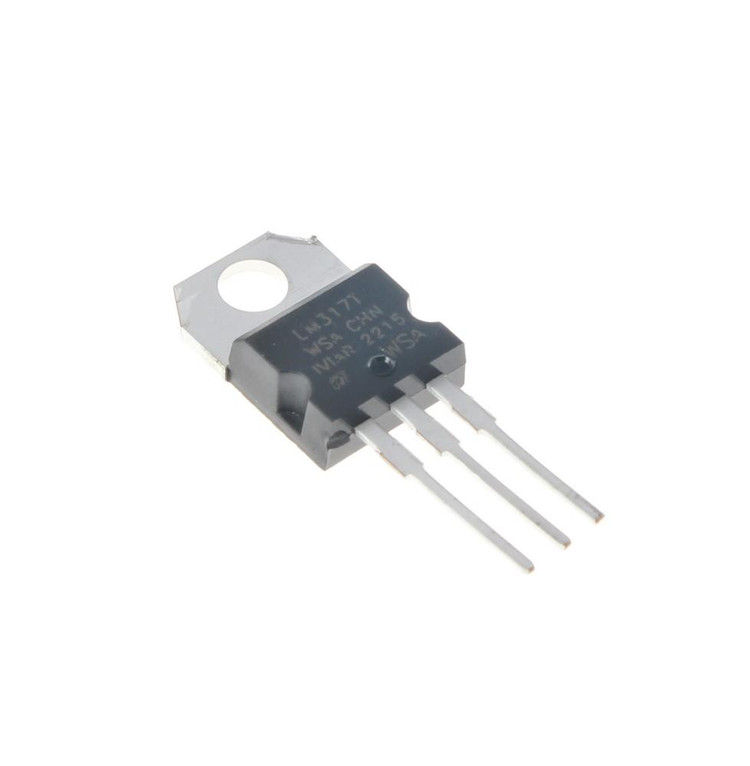

• پکیج: TO-220 (مناسب برای نصب هیت‌سینک)

• ریپل ردگیری: 0.01% / ولت (Line Regulation) و 0.3% (Load Regulation)

این ویژگی‌ها LM317T را به گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی با نیاز به ولتاژ پایدار و قابل تنظیم تبدیل کرده است.

کاربردهای LM317T

LM317T به دلیل تطبیق‌پذیری بالا در بسیاری از کاربردهای الکترونیکی استفاده می‌شود. برخی از مهم‌ترین کاربردها عبارتند از:

1. منابع تغذیه متغیر: طراحی منابع تغذیه با ولتاژ خروجی قابل تنظیم برای آزمایشگاه‌های الکترونیک.

2. شارژر باتری: استفاده در مدارهای شارژ باتری‌های NiCd، NiMH و ژل‌سل.

3. تنظیم‌کننده جریان ثابت: مناسب برای کاربردهایی مانند درایور LED یا شارژرهای جریان محدود.

4. مدارهای محافظت‌شده: با استفاده از قابلیت‌های محافظتی داخلی، برای پروژه‌های حساس به تغییرات ولتاژ.

5. تبدیل‌کننده DC به DC: در کاربردهایی که نیاز به تنظیم ولتاژ با حداقل اجزای خارجی است.

این رگولاتور به دلیل سادگی در استفاده و نیاز به تعداد کمی اجزای خارجی (مانند مقاومت‌ها برای تنظیم ولتاژ)، در پروژه‌های DIY و حرفه‌ای بسیار محبوب است.

مزایای استفاده از LM317T

• انعطاف‌پذیری: قابلیت تنظیم ولتاژ خروجی با استفاده از دو مقاومت.

• پایداری: ارائه ولتاژ پایدار با ریپل و نویز کم.

• مقرون‌به‌صرفه: هزینه پایین در مقایسه با رگولاتورهای سوئیچینگ پیچیده‌تر.

• محافظت داخلی: کاهش ریسک آسیب به مدار در شرایط غیرعادی.

• دسترسی آسان: تولید توسط برندهای معتبر و موجود در اکثر فروشگاه‌های قطعات الکترونیک.

نکات مهم در استفاده

برای استفاده بهینه از LM317T، باید به چند نکته توجه داشت:

• هیت‌سینک: به دلیل اتلاف حرارتی در رگولاتورهای خطی، استفاده از هیت‌سینک در جریان‌های بالا یا اختلاف ولتاژ زیاد ضروری است.

• حداقل اختلاف ولتاژ: ولتاژ ورودی باید حداقل 1.5 تا 2.5 ولت بیشتر از ولتاژ خروجی باشد.

• خازن‌ها: برای کاهش نویز و بهبود پایداری، استفاده از خازن‌های ورودی (Ci) و خروجی (Co) توصیه می‌شود.

سوالات متداول (FAQ)

1. تفاوت LM317T با رگولاتورهای ثابت مانند LM7805 چیست؟

LM317T یک رگولاتور قابل تنظیم است که می‌تواند ولتاژ خروجی را بین 1.2 تا 37 ولت تنظیم کند، در حالی که LM7805 تنها ولتاژ ثابت 5 ولت ارائه می‌دهد. LM317T برای کاربردهایی که نیاز به انعطاف‌پذیری در ولتاژ خروجی دارند مناسب‌تر است، اما به اجزای خارجی بیشتری نیاز دارد.

2. آیا LM317T برای جریان‌های بالا مناسب است؟

بله، LM317T می‌تواند تا 1.5 آمپر جریان ارائه دهد، اما برای جریان‌های بالا، باید از هیت‌سینک مناسب استفاده شود تا از افزایش دما و خاموشی حرارتی جلوگیری شود.

3. چگونه ولتاژ خروجی LM317T را تنظیم کنیم؟

ولتاژ خروجی با استفاده از دو مقاومت (R1 و R2) در یک تقسیم‌کننده مقاومتی تنظیم می‌شود. فرمول ولتاژ خروجی به صورت زیر است:

Vout = 1.25 × (1 + R2/R1)

که در آن R1 معمولاً بین 220 تا 240 اهم انتخاب می‌شود و R2 برای دستیابی به ولتاژ دلخواه تنظیم می‌شود.

خرید LM317T

برای خرید رگولاتور ولتاژ LM317T با کیفیت بالا و قیمت مناسب، می‌توانید به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی را با تضمین اصالت کالا ارائه می‌دهد و گزینه‌ای عالی برای تهیه نیازهای پروژه‌های الکترونیکی شما است.
