دستهبندی: نیمه هادی ها Semiconductors
Series: PIC16F
Core: PIC
Number of I/Os: 22
ADC Channels: 5 Channels

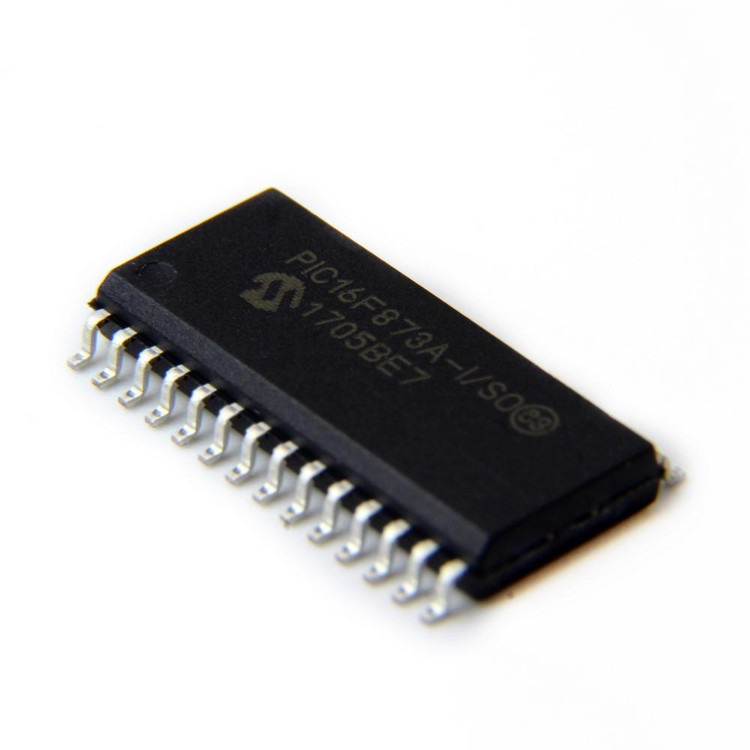

میکروکنترلر PIC16F873A I/SO پکیج SOIC-28
PIC16F873A I/SO
برند:Microchip Technology
ندارد - کالای اصل 🏅
مشخصات
Series
PIC16F
Core
PIC
Number of I/Os
22
ADC Channels
5 Channels
ADC Resolution
10 bits
Program Memory Size
7.2 KB
EEPROM Size
128 Bytes
Data Bus Width
8 bits
Maximum Clock Frequency
20 MHz
Mounting Style
SMD/SMT
Operating Supply Voltage
2.0 V to 5.5 V
Package
SOIC-28
Data RAM Size
192 Bytes
Maximum Operating Temperature
+85°C
Minimum Operating Temperature
-40°C
Packaging
Tube
توضیحات
نام قطعه: PIC16F873A-I/SO
نام کارخانهای: PIC16F873A-I/SO
تعداد در بسته: 27 عدد
برند: Microchip Technology

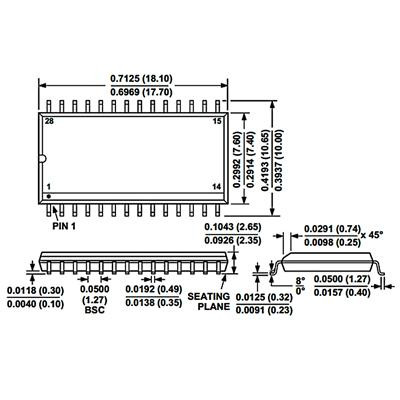

پکیج: SO-28
بستهبندی: Tube
عنوان گروه: 8-bit Microcontrollers - MCU
توضیحات: 8-BIT F:4KB S:192B EE:128B ;8-Bit CMOS FLASH Microcontrollers ; Flash:4096 (words) 4K*14bit - Eeprom:128Byte - Sram:192Byte
نقد و بررسی
میکروکنترلر PIC16F873A I/SO – راهنمای کامل خرید، دیتاشیت، برنامهریزی و کاربردها
اگر در حال جستجو برای میکروکنترلر PIC16F873A I/SO هستید، احتمالاً عباراتی مثل موارد زیر را سرچ کردهاید:
- دیتاشیت PIC16F873A فارسی
- برنامهریزی PIC16F873A با پروگرامر
- خرید PIC16F873A پکیج SOIC28
- تفاوت PIC16F873A با PIC16F876A
- نمونه برنامه PIC16F873A با میکروسی
- پروژه با میکروکنترلر PIC16F873A
- پیک پرسرعت 8 بیتی با حافظه فلش
این میکروکنترلر از خانواده محبوب PIC16F شرکت Microchip است و به دلیل قیمت مناسب، مصرف پایین، حافظه فلش قابل برنامهریزی مجدد و امکانات جانبی کامل، هنوز هم یکی از پرفروشترین و پراستفادهترین میکروهای ۸ بیتی در پروژههای صنعتی، آموزشی و پروتوتایپ در سراسر جهان به شمار میرود.
مشخصات کلیدی PIC16F873A-I/SO
- معماری: ۸ بیتی Harvard RISC
- فرکانس کاری: تا ۲۰ مگاهرتز
- حافظه برنامه: ۷٫۵KB فلش (۴K دستورالعمل)
- رم: ۱۹۲ بایت
- EEPROM: ۱۲۸ بایت
- پورتهای I/O: ۲۲ پین (پورت A، B و C)
- تایمر: سه عدد (Timer0، Timer1، Timer2)
- ماژول CCP: دو عدد (Capture/Compare/PWM)
- ADC: ۵ کانال ۱۰ بیتی
- USART کامل (سریال واقعی)
- SSP (SPI/I2C)
- پکیج: SOIC-28 (سطحی، مناسب بردهای SMD)
- دمای کاری: -۴۰ تا +۸۵ درجه سانتیگراد (نسخه صنعتی I)
چرا هنوز PIC16F873A انتخاب اول خیلی از طراحان است؟
۱. حافظه فلش داخلی → هزاران بار قابل پاکسازی و برنامهریزی ۲. ADC دقیق ۱۰ بیتی با ۵ کانال → ایدهآل برای اندازهگیری سنسورهای آنالوگ ۳. ماژول PWM دو کاناله → کنترل دقیق موتور، دیمر، سروو ۴. ارتباط سریال کامل USART → اتصال آسان به GPS، بلوتوث، کامپیوتر ۵. پشتیبانی کامل از برنامهنویسهای ارزان مثل Pickit 2/3/4 و TL866
ابزارهای برنامهریزی پیشنهادی
- Pickit 3 یا Pickit 4 اصلی
- پروگرامرهای ارزان چینی مبتنی بر Pickit 2
- برنامهنویسهای جهانی MiniPro TL866II Plus (پشتیبانی کامل از این آیسی)
- نرمافزار: MPLAB X IDE + XC8 Compiler (رایگان) یا MikroC / CCS
چند پروژه پرطرفدار با PIC16F873A
- دماسنج و دیتالاگر با DS18B20 و کارت حافظه
- کنترل دور موتور DC با PWM و انکودر
- ساعت دیجیتال دقیق با DS1307 و نمایشگر LCD کاراکتری
- دستگاه حضور و غیاب با اثر انگشت R305
- کنترلر شارژر خورشیدی هوشمند
برای تهیه اصل میکروکنترلر PIC16F873A-I/SO با پکیج SOIC28 و تضمین اصالت کالا، بهترین مرجع تخصصی در کشور سایت e366.ir است که موجودی دائمی، ارسال سریع به تمام نقاط و پشتیبانی فنی پس از خرید دارد.
لینک مستقیم خرید: https://e366.ir/product/pic16f873a-i-so
سوالات متداول (FAQ)
۱. آیا PIC16F873A با PIC16F876A کاملاً جایگزین میشود؟ بله، تنها تفاوت در حجم حافظه فلش و رم است (876A دو برابر حافظه دارد). اگر پروژه شما در ۴K دستورالعمل جا میشود، 873A کاملاً کافی است.
۲. برای برنامهریزی PIC16F873A در پکیج SOIC28 چه پروگرامری مناسب است؟ تقریباً تمام پروگرامرهای رایج (Pickit 3/4، ICD3، TL866II Plus، میکروپروگرامر و ...) این آیسی را پشتیبانی میکنند. فقط کافی است از آداپتور SOIC28 یا سوکت ZIF مناسب استفاده کنید.
۳. آیا هنوز ارزش خرید دارد یا باید سراغ سریهای جدیدتر PIC18F رفت؟ اگر پروژه شما نیاز به سرعت بالاتر از ۲۰ مگاهرتز یا حافظه خیلی زیاد ندارد، PIC16F873A به دلیل سادگی، مصرف پایین، کتابخانههای فراوان و قیمت بسیار مناسبتر، همچنان یکی از بهترین انتخابها برای پروژههای صنعتی و آموزشی است.
