Series:dsPIC33FJ
Core:dsPIC33
Number of I/Os:85
ADC Resolution:10-bit / 12-bit

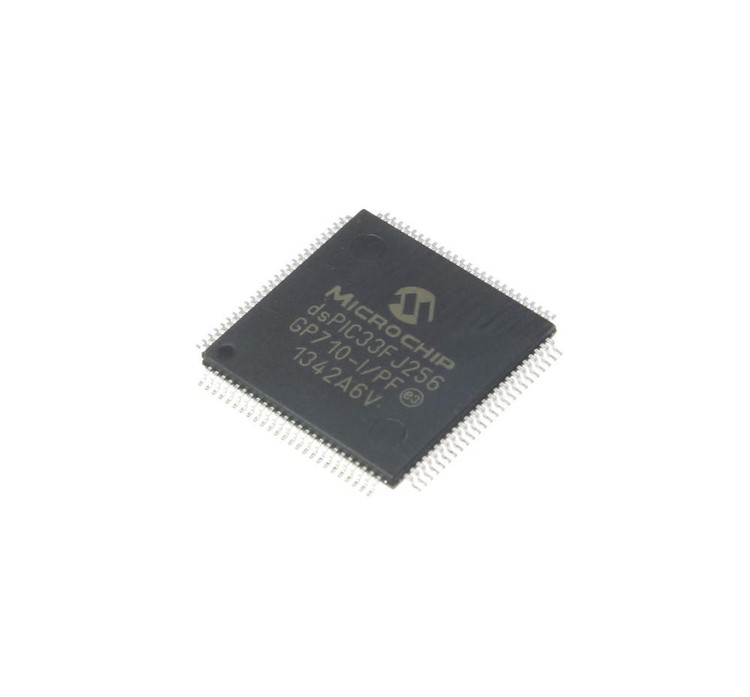

میکروکنترلر DSPIC33FJ256GP710-I/PF پکیج TQFP-100
DSPIC33FJ256GP710-I/PF
برند:Microchip Technology
ندارد - کالای اصل 🏅
مشخصات
Series
dsPIC33FJ
Core
dsPIC33
Number of I/Os
85
ADC Resolution
10-bit / 12-bit
Program Memory Size
256KB
Data RAM Size
30KB
ADC Channels
32
Operating Supply Voltage
3.0V – 3.6V
EEPROM Size
None
Data Bus Width
16-bit
Maximum Clock Frequency
40 MHz (40 MIPS)
Packaging
Tray
Mounting Style
SMD/SMT
Maximum Operating Temperature
+85 °C
Minimum Operating Temperature
-40 °C
Package
TQFP-100
توضیحات
نام قطعه: میکروکنترلر DSPIC33FJ256GP710 I/PF
نام کارخانهای: DSPIC33FJ256GP710-I/PF
حداکثر فرکانس 40 مگا هرتز
نوع هسته dsPIC33FJ
حافظه قابل برنامه ریزی 256 کیلو بایت
مقدار RAM 30 کیلو بایت
نوع dsPIC
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 3 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 90 عدد
برند: Microchip Technology
پکیج: TQFP-100
بستهبندی: Tray
عنوان گروه: Digital Signal Processors & Controllers - DSP, DSC
دیتاشیت: DSPIC33FJ256GP710-I/PF
توضیحات: 16-BIT FLASH:256KB RAM:30KB 16-Bit Digital Signal Controllers;Flash Program Memory:256Kbyte,Sram:30Kbyte, 40 MIPS
Maximum Frequency 40 MHz
Core dsPIC33FJ
Program Memory Size 256 kB
Data RAM Size 30 kB
Type dsPIC
Mounting Style SMD/SMT
Supply Voltage (Min) 3 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Microchip Technology
Package TQFP-100
نقد و بررسی
میکروکنترلر dsPIC33FJ256GP710-I/PF – بررسی کامل مشخصات، ویژگیها و کاربردها
میکروکنترلر dsPIC33FJ256GP710-I/PF یکی از قدرتمندترین اعضای خانواده dsPIC33F شرکت Microchip است که به عنوان یک Digital Signal Controller (DSC) 16 بیتی شناخته میشود. این آیسی با ترکیب قابلیتهای پردازش سیگنال دیجیتال (DSP) و کنترلر میکروکنترلر عمومی، گزینهای ایدهآل برای پروژههای پیشرفته الکترونیک دیجیتال، کنترل موتور، پردازش سیگنال و سیستمهای embedded با نیاز به عملکرد بالا محسوب میشود. اگر به دنبال خرید dsPIC33FJ256GP710 یا اطلاعات دقیق در مورد دیتاشیت، پیناوت و برنامهنویسی آن هستید، این مقاله جامعترین راهنما برای شماست.
ویژگیهای کلیدی میکروکنترلر dsPIC33FJ256GP710-I/PF
- حافظه برنامه: ۲۵۶ کیلوبایت Flash (قابل برنامهریزی مجدد تا ۱۰۰۰۰ بار)
- حافظه RAM: ۳۰ کیلوبایت (شامل ۲ کیلوبایت DMA RAM)
- سرعت پردازش: تا ۴۰ MIPS (۴۰ میلیون دستور در ثانیه) با فرکانس حداکثر ۴۰ مگاهرتز
- معماری: ۱۶ بیتی Modified Harvard با دستورالعملهای بهینهشده برای کامپایلر C
- مبدل آنالوگ به دیجیتال (ADC): ۳۲ کانال ۱۰/۱۲ بیتی با سرعت نمونهبرداری بالا
- پریفرالهای پیشرفته:
- ۹ تایمر ۱۶ بیتی
- ۸ کانال Output Compare/PWM (مناسب کنترل موتور و اینورتر)
- ۲ ماژول CAN (ECAN) برای ارتباطات صنعتی
- ۲ ماژول UART، ۲ SPI، ۲ I²C
- پشتیبانی از DMA در ۸ کانال برای انتقال داده بدون بار CPU
- پریفرالهای موتور کنترل (Motor Control PWM) و Codec Interface (AC'97/I²S)

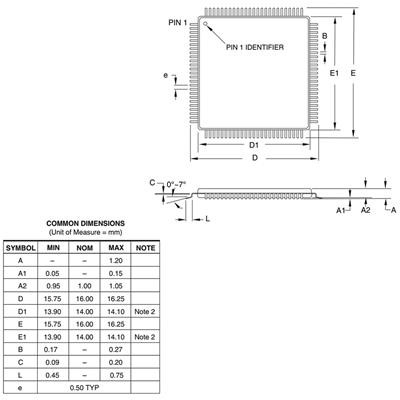

- پکیج: TQFP-100 (۱۴x۱۴ میلیمتر) با ۸۵ پین I/O قابل تنظیم تا ۵ ولت تحمل
- دمای کاری: -۴۰ تا +۸۵ درجه سانتیگراد (نسخه صنعتی)
- ولتاژ تغذیه: ۳ تا ۳.۶ ولت با مصرف بسیار پایین
این ویژگیها باعث شده dsPIC33FJ256GP710 در مقایسه با میکروکنترلرهای معمولی PIC24 یا dsPIC30F، عملکرد DSP بسیار بالاتری ارائه دهد و برای الگوریتمهای فیلتر دیجیتال، FFT و کنترل حلقه بسته دقیق ایدهآل باشد.
کاربردهای رایج dsPIC33FJ256GP710-I/PF
- کنترل موتورهای DC، BLDC، PMSM و AC Induction
- سیستمهای قدرت (اینورتر، UPS، شارژر باتری)
- پردازش سیگنال صوتی و تصویر
- تجهیزات پزشکی و اندازهگیری دقیق
- اتوماسیون صنعتی و رباتیک
- پروژههای دانشجویی و تحقیقاتی پیشرفته در حوزه DSP و کنترل دیجیتال
دیتاشیت و پیناوت dsPIC33FJ256GP710
دیتاشیت رسمی Microchip (DS70593) بیش از ۶۰۰ صفحه اطلاعات دقیق شامل نقشه پیناوت کامل، رجیسترها، مثالهای کد و نکات برنامهنویسی ارائه میدهد. پیناوت TQFP-100 این آیسی شامل پینهای چندمنظوره (مثل ANx برای ADC، INTx برای وقفه، PWMx برای خروجی موتور کنترل) است که انعطافپذیری بالایی ایجاد میکند. برای دانلود دیتاشیت dsPIC33FJ256GP710 و مشاهده دقیق پیناوت، به سایت رسمی Microchip مراجعه کنید.
برنامهنویسی و توسعه با dsPIC33FJ256GP710
- محیط توسعه: MPLAB X IDE + کامپایلر XC16 (رایگان برای نسخه پایه)
- پراگرامر پیشنهادی: PICkit 3، PICkit 4، ICD 4 یا Real ICE
- کتابخانهها: Motor Control Library، DSP Library و Peripheral Library شرکت Microchip
- زبان برنامهنویسی: C (با XC16) یا اسمبلی
با استفاده از DMA و دستورالعملهای DSP، میتوانید الگوریتمهای پیچیده را با حداقل بار CPU اجرا کنید.
اگر قصد تهیه این میکروکنترلر قدرتمند را دارید، یکی از معتبرترین منابع برای خرید dsPIC33FJ256GP710-I/PF اورجینال با موجودی آماده و پشتیبانی فنی، سایت e366.ir است که محصولات Microchip را با ضمانت اصالت کالا عرضه میکند.
سوالات متداول (FAQ)
۱. تفاوت dsPIC33FJ256GP710 با نسخه A (dsPIC33FJ256GP710A) چیست؟ نسخه A بهبودهایی در مصرف توان، دقت ADC و برخی باگهای سختافزاری نسخه اصلی دارد، اما پینبهپین سازگار است و در اکثر پروژهها قابل جایگزینی مستقیم است.
۲. آیا dsPIC33FJ256GP710 برای کنترل موتور سه فاز مناسب است؟ بله، کاملاً! با ۸ کانال Motor Control PWM، QEI (Encoder Interface) و ADC سریع، یکی از بهترین گزینههای Microchip برای درایو موتورهای صنعتی و BLDC به شمار میرود.
۳. چگونه dsPIC33FJ256GP710 را برنامهریزی کنیم و از چه پراگرامری استفاده کنیم؟ با MPLAB X IDE و کامپایلر XC16 کد بنویسید، سپس با پراگرامرهایی مثل PICkit 4 یا ICD 4 از طریق ICSP برنامهریزی کنید. مثالهای آماده در MPLAB Code Configurator سرعت توسعه را بسیار بالا میبرد.
برای تهیه میکروکنترلر dsPIC33FJ256GP710-I/PF اورجینال و دسترسی به مشاوره فنی، به سایت e366.ir مراجعه کنید – مرجع تخصصی قطعات Microchip.
