رگولاتور LD1117S25CTR
نام قطعه:رگولاتور LD1117S25CTR
نام کارخانهای: LD1117S25CTR
منفی یا مثبت Positive قطب
جریان خروجی 950 میلی آمپر
دقت 10 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 2.55 ولت
ولتاژ رهایی 1 ولت
ولتاژ خروجی 2.45 ولت
بیشترین ولتاژ ورودی 15 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
برند: STMicroelectronics
پکیج: SOT-223
بستهبندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 2.5 ولت800میلی آمپر Low Dropout Positive Voltage Regulator , Fixed , Output Voltage : 2.5V , Output Current ; 800mA , Input Voltage : 15V
Polarity Positive Type
Output Current 950 mA
Tolerance 10 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 2.55 V
Dropout Voltage 1 V
Output Voltage (Min) 2.45 V
Input Voltage MAX 15 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package SOT-223
LD1117S25CTR یک رگولاتور ولتاژ خطی کمافت (LDO) از شرکت STMicroelectronics است که برای تأمین ولتاژ ثابت و پایدار 2.5 ولت با جریان خروجی حداکثر 800 میلیآمپر طراحی شده است. این آیسی با پکیج SOT-223 عرضه میشود و به دلیل کارایی بالا، افت ولتاژ پایین (1.1 ولت) و تحمل دمایی گسترده، گزینهای ایدهآل برای کاربردهای مختلف الکترونیکی است. این رگولاتور با استفاده از ترانزیستور NPN، راندمان بالایی ارائه میدهد و جریان quiescent (جریان در حالت استراحت) را به حداقل میرساند، بهطوری که بخش عمده جریان به بار اختصاص مییابد.
ویژگیهای کلیدی LD1117S25CTR
- ولتاژ خروجی ثابت: 2.5 ولت با تلرانس ±1% در دمای 25 درجه سانتیگراد، که دقت بالایی را برای کاربردهای حساس تضمین میکند.
- جریان خروجی: توانایی تأمین حداکثر 800 میلیآمپر (تا 950 میلیآمپر در برخی شرایط خاص).
- افت ولتاژ پایین (Low Dropout): تنها 1.1 ولت افت ولتاژ، که این محصول را برای سیستمهایی با اختلاف ولتاژ ورودی و خروجی کم مناسب میسازد.

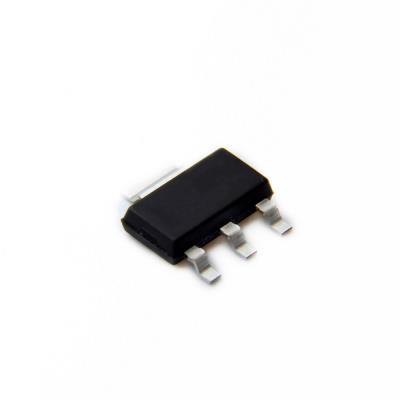

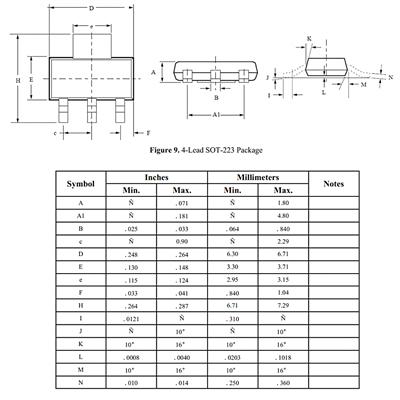

- پکیج SOT-223: طراحی فشرده با 3 پین + تب، مناسب برای نصب سطحی (SMD) و کاربردهای با فضای محدود.
- پایداری حرارتی و الکتریکی: نیاز به خازن حداقل 10 میکروفاراد برای تضمین پایداری و عملکرد بهینه.
- کاربرد گسترده: مناسب برای استفاده در خودرو، سیستمهای صوتی و تصویری حرفهای، الکترونیک شخصی و تجهیزات گیمینگ.
- سازگاری با استاندارد RoHS: این محصول بدون سرب و سازگار با محیطزیست است.
کاربردهای LD1117S25CTR
این رگولاتور به دلیل ویژگیهای برجستهاش در پروژههای متنوعی کاربرد دارد:
- منابع تغذیه پایدار: برای میکروکنترلرها، حسگرها و سایر قطعات الکترونیکی حساس به ولتاژ.
- سیستمهای خودرو: تأمین ولتاژ پایدار در سیستمهای اینفوتینمنت و خوشههای ابزار خودرو.
- الکترونیک مصرفی: مانند دستگاههای صوتی و تصویری، کنسولهای بازی و گجتهای شخصی.
- تجهیزات صنعتی: در سیستمهای کنترل و مانیتورینگ که نیاز به ولتاژ دقیق و پایدار دارند.
مزایا و نقاط قوت
LD1117S25CTR به دلیل طراحی ساده و عملکرد قابل اعتماد، انتخابی محبوب در میان طراحان مدار است. این محصول با تلرانس ولتاژ خروجی بسیار دقیق، مصرف انرژی کم و توانایی کار در شرایط دمایی صنعتی (از -40 تا +125 درجه سانتیگراد)، عملکردی بینقص ارائه میدهد. همچنین، سازگاری با استانداردهای زیستمحیطی و امکان استفاده در پروژههای تجاری و صنعتی، آن را به گزینهای انعطافپذیر تبدیل کرده است.
مقایسه با مدلهای مشابه
در مقایسه با مدلهایی مانند LD1117S33CTR (با ولتاژ خروجی 3.3 ولت)، LD1117S25CTR برای کاربردهایی که به ولتاژ 2.5 ولت نیاز دارند، مناسبتر است. هرچند هر دو مدل مشخصات مشابهی از نظر جریان خروجی و پکیج دارند، انتخاب بین آنها به نیازهای خاص پروژه بستگی دارد. برای اطلاعات دقیقتر، میتوانید دیتاشیت این محصول را از وبسایت STMicroelectronics بررسی کنید.
سوالات متداول (FAQ)
- LD1117S25CTR برای چه نوع پروژههایی مناسب است؟
این رگولاتور برای پروژههایی که نیاز به ولتاژ ثابت 2.5 ولت با جریان تا 800 میلیآمپر دارند، مانند منابع تغذیه میکروکنترلرها، سیستمهای صوتی و تصویری، و تجهیزات خودرو، ایدهآل است. - آیا LD1117S25CTR نیاز به قطعات جانبی خاصی دارد؟
بله، برای پایداری عملکرد، استفاده از یک خازن حداقل 10 میکروفاراد در خروجی توصیه میشود. همچنین، توجه به دفع حرارت مناسب در طراحی ضروری است. - تفاوت LD1117S25CTR با مدلهای قابل تنظیم (Adjustable) چیست؟
LD1117S25CTR دارای ولتاژ خروجی ثابت 2.5 ولت است، در حالی که مدلهای قابل تنظیم (مانند LD1117AL-ADJ) امکان تنظیم ولتاژ خروجی از 1.25 تا 15 ولت را فراهم میکنند، اما نیاز به مقاومتهای خارجی برای تنظیم دارند.
