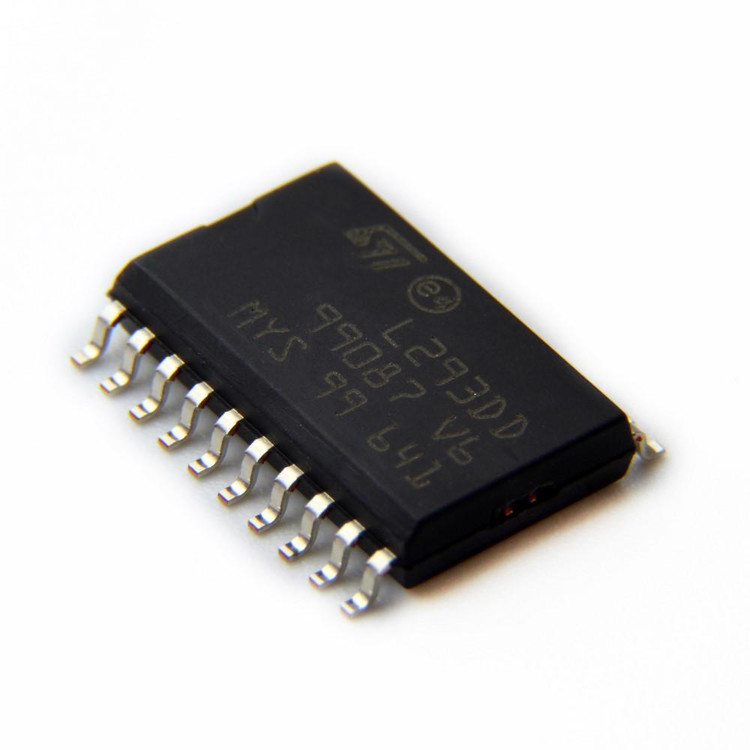

آی‌سی L293DD

آی‌سی L293DD از شرکت STMicroelectronics یک درایور چهار کاناله با طراحی push-pull است که به دلیل توانایی بالا در مدیریت بارهای القایی مانند موتورهای DC، موتورهای پله‌ای (stepper)، رله‌ها و سلونوئیدها، یکی از محبوب‌ترین انتخاب‌ها در پروژه‌های صنعتی، رباتیک و اتوماسیون به شمار می‌رود. این آی‌سی با قابلیت تحمل ولتاژ بالا (تا 36 ولت) و جریان خروجی 600 میلی‌آمپر در هر کانال (با امکان رسیدن به 2 آمپر در پالس‌های کوتاه غیرتکراری)، گزینه‌ای ایده‌آل برای کاربردهایی است که به کنترل دقیق و قابل اعتماد نیاز دارند.

ویژگی‌های کلیدی L293DD

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ تغذیه 4.5 تا 36 ولت، که امکان استفاده در طیف وسیعی از پروژه‌ها را فراهم می‌کند.

• جریان خروجی بالا: ارائه جریان 600 میلی‌آمپر به‌صورت مداوم در هر کانال و تا 2 آمپر در حالت پیک غیرتکراری.

• دیودهای محافظ داخلی: مجهز به دیودهای flyback برای محافظت در برابر ولتاژهای برگشتی ناشی از بارهای القایی.

• سازگاری با منطق TTL و DTL: امکان اتصال مستقیم به میکروکنترلرها و سیستم‌های منطقی استاندارد.

• فرکانس سوئیچینگ تا 5 کیلوهرتز: مناسب برای کاربردهای سوئیچینگ سریع و کنترل موتور با دقت بالا.

• طراحی حرارتی بهینه: دارای 8 پین مرکزی در پکیج SOIC-20 برای دفع حرارت مؤثر، که پایداری و طول عمر دستگاه را افزایش می‌دهد.

کاربردهای L293DD

آی‌سی L293DD به دلیل انعطاف‌پذیری و عملکرد قوی، در بسیاری از حوزه‌ها مورد استفاده قرار می‌گیرد:

• رباتیک آموزشی و حرفه‌ای: کنترل موتورهای DC و پله‌ای در ربات‌ها.

• اتوماسیون صنعتی: مدیریت رله‌ها و سلونوئیدها در سیستم‌های کنترلی.

• تجهیزات خانگی و اداری: استفاده در پرینترها، اسکنرها و دستگاه‌های مشابه برای کنترل دقیق موتورها.

• پروژه‌های الکترونیکی DIY: مناسب برای علاقه‌مندان به الکترونیک که به دنبال ساخت سیستم‌های کنترلی با هزینه کم هستند.

چرا L293DD انتخابی هوشمندانه است؟

L293DD با ترکیب قابلیت‌های پیشرفته و طراحی مقاوم، عملکردی بی‌نقص را در شرایط سخت ارائه می‌دهد. این آی‌سی با مدیریت مؤثر حرارت و محافظت در برابر ولتاژهای برگشتی، طول عمر تجهیزات را افزایش داده و از خرابی‌های احتمالی جلوگیری می‌کند. همچنین، سازگاری آن با منطق‌های استاندارد، اتصال به میکروکنترلرهایی مانند Arduino، Raspberry Pi و STM32 را آسان می‌کند.

سوالات متداول (FAQ)

1. آیا L293DD برای کنترل موتورهای پله‌ای مناسب است؟
   بله، L293DD با طراحی چهار کاناله push-pull و دیودهای محافظ داخلی، برای کنترل موتورهای پله‌ای و DC بسیار مناسب است. این آی‌سی می‌تواند جریان و ولتاژ مورد نیاز برای موتورهای کوچک تا متوسط را تأمین کند.

2. تفاوت L293DD با L293D چیست؟

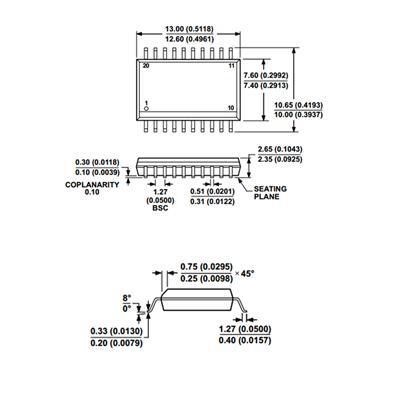

   L293DD نسخه‌ای با پکیج SOIC-20 است که 8 پین مرکزی برای دفع حرارت دارد، در حالی که L293D در پکیج DIP-16 عرضه می‌شود. L293DD برای کاربردهایی که نیاز به مدیریت حرارتی بهتر دارند، مناسب‌تر است.

3. آیا برای استفاده از L293DD نیاز به هیت‌سینک خارجی است؟
   در اکثر کاربردها، طراحی داخلی L293DD با پین‌های دفع حرارت، نیاز به هیت‌سینک خارجی را کاهش می‌دهد. با این حال، در صورت استفاده از جریان‌های بالا یا دمای محیط زیاد، استفاده از هیت‌سینک یا بهینه‌سازی طراحی PCB توصیه می‌شود.
