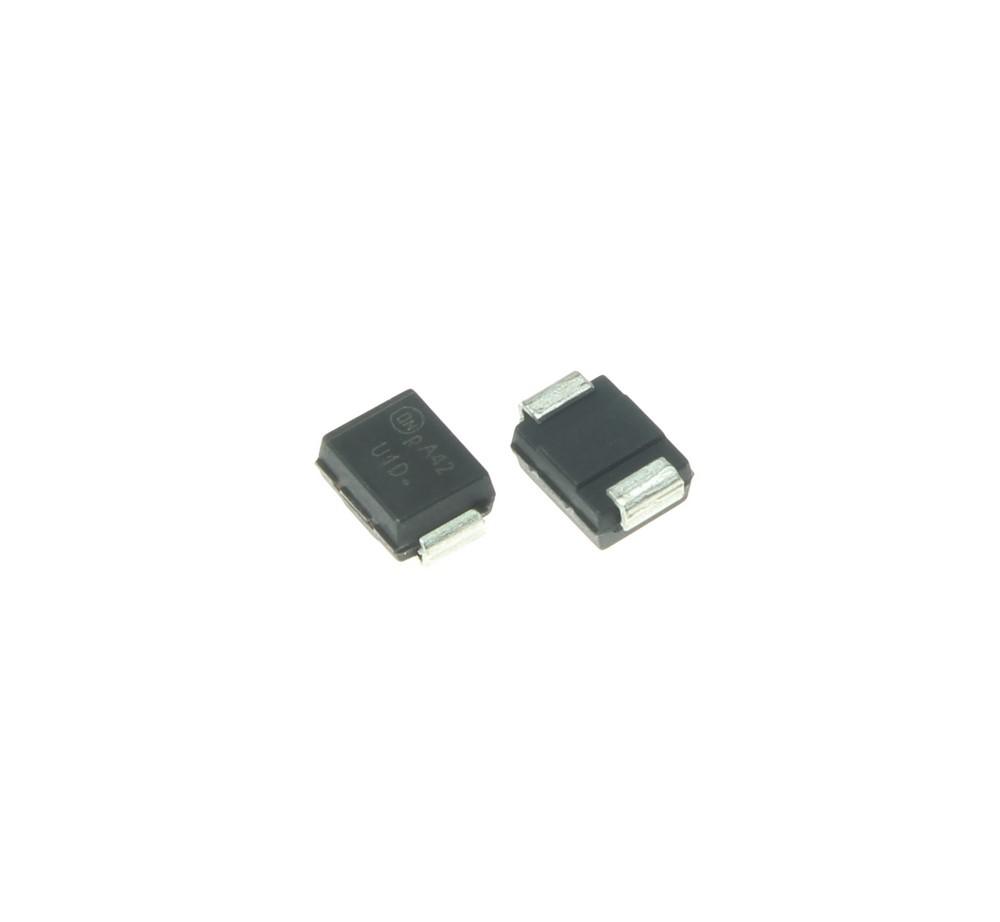

فست دیود MURS120T3
MURS120T3
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: دیود فست 35 نانو ثانیه 1 آمپر 200 ولت MURS120T3
نام کارخانهای: MURS120T3
جریان 2 آمپر
ولتاژ معکوس 200 ولت
زمان پاسخگویی 35 نانو ثانیه
ولتاژ مستقیم 0.875 ولت
نوع پیکربندی FAST Single
نوع Fast Recovery Rectifiers
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 175 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: ON Semiconductor
پکیج: DO-214AA (SMBJ)
بستهبندی: Tape & Reel
عنوان گروه: Rectifiers
توضیحات: دیود فست 35 نانو ثانیه 1 آمپر 200 ولت Sourface Mount, 1A 200V Ultrafast Rectifier
Forward Current (If) 2 A
Reverse Voltage (Vrrm) 200 V
Recovery Time 35 ns
Forward Voltage (Vf) 0.875 V
Configuration FAST Single
Type Fast Recovery Rectifiers
Mounting Style SMD/SMT
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 175 C°
Brand ON Semiconductor
Package DO-214AA (SMBJ)
نقد و بررسی
دیود MURS120T3 یک دیود فوق سریع (Ultra-Fast Rectifier) است که توسط شرکت ON Semiconductor طراحی و تولید شده است. این دیود به دلیل عملکرد بالا، سرعت سوئیچینگ سریع و کارایی بهینه، یکی از گزینههای محبوب در طراحی مدارات الکترونیکی با فرکانس بالا محسوب میشود. این محصول با قابلیت تحمل ولتاژ معکوس 200 ولت و جریان مستقیم 1 آمپر، در کاربردهای متعددی از جمله منابع تغذیه سوئیچینگ، مبدلهای DC-DC و مدارات محافظتی مورد استفاده قرار میگیرد.
مشخصات فنی
-
نوع دیود: دیود فوق سریع (Ultra-Fast Recovery)
-
ولتاژ معکوس (VRRM): 200 ولت
-
جریان مستقیم (IF(AV)): 1 آمپر
-
زمان بازیابی معکوس (trr): 35 نانوثانیه
-
ولتاژ مستقیم (VF): حداکثر 0.875 ولت در 1 آمپر
-
پکیج: SMB (DO-214AA)
-
دمای کاری: -65 تا +175 درجه سانتیگراد
-
جریان سرج (IFSM): 40 آمپر (پیک)
-
کاربردها: منابع تغذیه سوئیچینگ، اینورترها، شارژرها، و مدارات محافظتی
مزایای دیود MURS120T3
-
سرعت سوئیچینگ بالا: زمان بازیابی معکوس 35 نانوثانیهای، این دیود را برای کاربردهای فرکانس بالا ایدهآل میکند.
-
راندمان انرژی بالا: افت ولتاژ پایین (0.875 ولت) باعث کاهش تلفات حرارتی و بهبود کارایی مدار میشود.
-
طراحی مقاوم: توانایی کار در دماهای بالا (تا 175 درجه سانتیگراد) و تحمل جریان سرج بالا، این دیود را برای شرایط سخت صنعتی مناسب میسازد.
-
اندازه کوچک: پکیج SMB امکان استفاده در طراحیهای فشرده و مدارات با فضای محدود را فراهم میکند.
-
قابلیت اطمینان بالا: تولید شده توسط ON Semiconductor، یکی از برندهای معتبر در صنعت نیمههادی.
کاربردها
دیود MURS120T3 به دلیل ویژگیهای برجستهاش در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی در فرکانسهای بالا.
-
مبدلهای DC-DC: جهت افزایش کارایی در تبدیل ولتاژ.
-
شارژرهای باتری: برای محافظت و یکسوسازی جریان.
-
مدارات محافظتی: در برابر ولتاژهای معکوس و سرجهای الکتریکی.
-
صنعت خودروسازی: در سیستمهای الکترونیکی خودروهای مدرن.
سوالات متداول (FAQ)
1. دیود MURS120T3 برای چه نوع کاربردهایی مناسب است؟
دیود MURS120T3 به دلیل سرعت سوئیچینگ بالا و افت ولتاژ کم، برای کاربردهایی مانند منابع تغذیه سوئیچینگ، مبدلهای DC-DC، شارژرها و مدارات محافظتی مناسب است. این دیود در پروژههایی که نیاز به کارایی بالا و پاسخدهی سریع دارند، عملکرد بسیار خوبی ارائه میدهد.
2. آیا دیود MURS120T3 برای محیطهای با دمای بالا قابل استفاده است؟
بله، این دیود میتواند در دماهای بین -65 تا +175 درجه سانتیگراد کار کند، که آن را برای کاربردهای صنعتی و خودروسازی که در معرض شرایط سخت محیطی هستند، مناسب میسازد.
3. تفاوت دیود MURS120T3 با دیودهای شاتکی چیست؟
دیود MURS120T3 یک دیود فوق سریع است که زمان بازیابی معکوس بسیار کوتاهی دارد، در حالی که دیودهای شاتکی معمولاً افت ولتاژ کمتری دارند اما زمان بازیابی معکوس آنها کندتر است. انتخاب بین این دو نوع دیود به نیازهای خاص مدار، مانند سرعت سوئیچینگ یا راندمان انرژی، بستگی دارد.
خرید دیود MURS120T3
برای تهیه دیود MURS120T3 با کیفیت اصلی و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با تضمین اصالت کالا ارائه میدهد و گزینهای مطمئن برای خرید نیازهای پروژههای الکترونیکی شما است.
