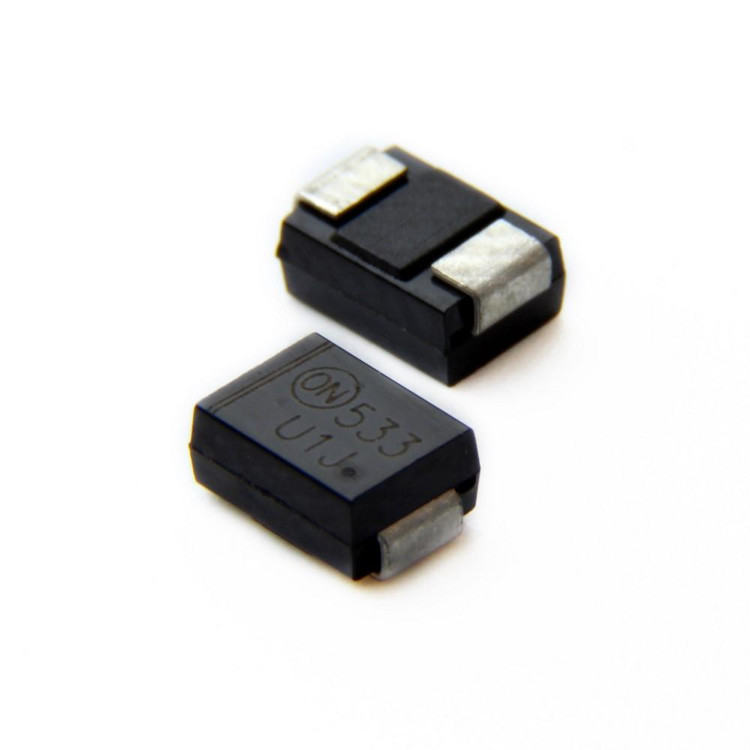

فست دیود MURS160
MURS160
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:دیود فست 50 نانو ثانیه 1 آمپر 600 ولت MURS160
نام کارخانهای: MURS160T3G
جریان 2 آمپر
ولتاژ معکوس 600 ولت
زمان پاسخگویی 75 نانو ثانیه
ولتاژ مستقیم 1.25 ولت
نوع پیکربندی FAST Single
نوع Fast Recovery Rectifiers
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 175 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: ON Semiconductor
پکیج: DO-214AA (SMBJ)

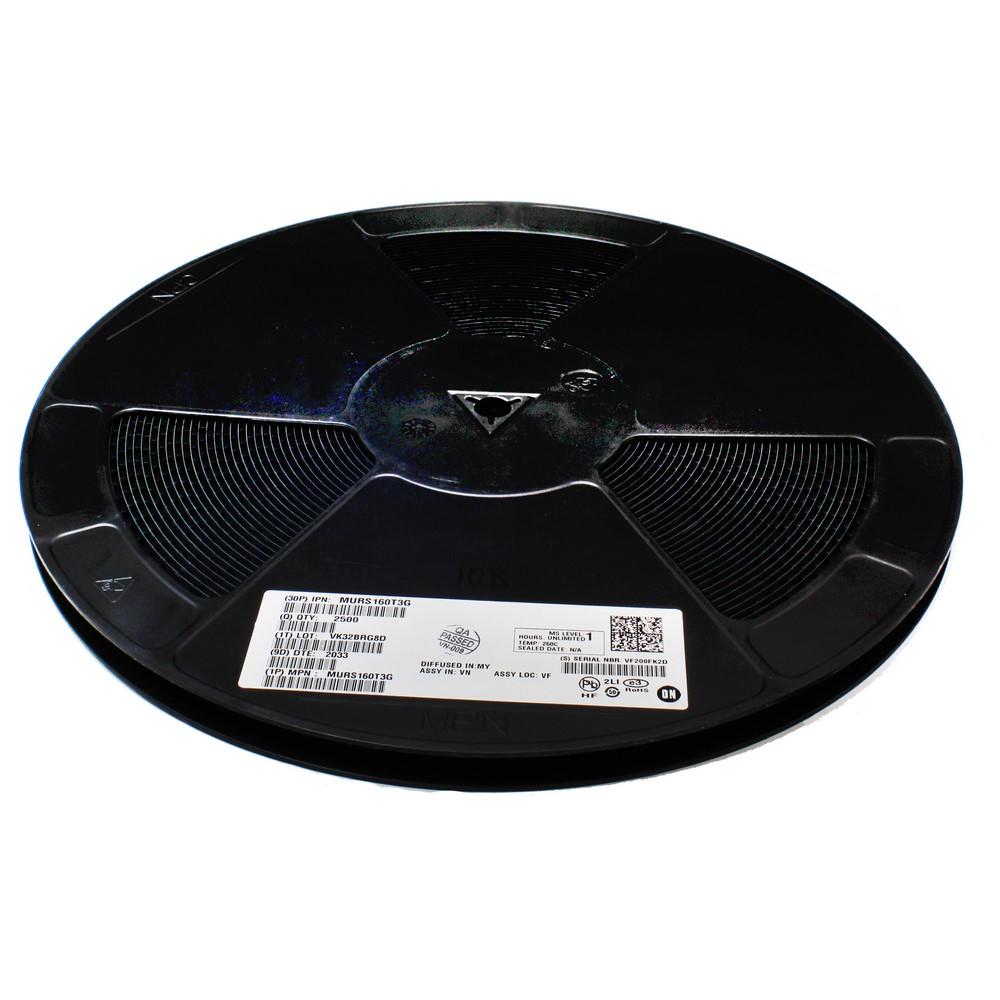

بستهبندی: Tape & Reel
عنوان گروه: Rectifiers
توضیحات: دیود فست 50 نانو ثانیه 1 آمپر 600 ولت 1.0A Surface Mount Super-Fast Rectifier
Forward Current (If) 2 A
Reverse Voltage (Vrrm) 600 V
Recovery Time 75 ns
Forward Voltage (Vf) 1.25 V
Configuration FAST Single
Type Fast Recovery Rectifiers
Mounting Style SMD/SMT
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 175 C°
Brand ON Semiconductor
Package DO-214AA (SMBJ)
نقد و بررسی
دیود MURS160 یک دیود فوق سریع (Ultrafast Rectifier) با کارایی بالا است که به طور گسترده در مدارهای الکترونیکی پیشرفته مورد استفاده قرار میگیرد. این دیود به دلیل سرعت سوئیچینگ بالا، افت ولتاژ پایین و قابلیت تحمل جریان بالا، انتخابی ایدهآل برای کاربردهای صنعتی، مخابراتی و الکترونیک مصرفی است.
مشخصات فنی
-
نوع دیود: دیود فوق سریع (Ultrafast Recovery Diode)
-
ولتاژ معکوس پیک (VRRM): 600 ولت
-
جریان مستقیم متوسط (IF(AV)): 1 آمپر
-
زمان بازیابی معکوس (trr): 50 نانوثانیه
-
افت ولتاژ مستقیم (VF): 1.25 ولت (در 1 آمپر)
-
دمای کاری: -65 تا +175 درجه سانتیگراد
-
پکیج: SMB (DO-214AA)
-
جریان سرج (IFSM): 35 آمپر
ویژگیهای کلیدی
-
سرعت سوئیچینگ بالا: زمان بازیابی معکوس 50 نانوثانیه، این دیود را برای کاربردهای با فرکانس بالا مانند منابع تغذیه سوئیچینگ (SMPS) و اینورترها مناسب میکند.
-
بازده حرارتی عالی: طراحی پکیج SMB امکان دفع حرارت مؤثر را فراهم میکند، که عملکرد دیود را در شرایط دمایی بالا بهبود میبخشد.
-
قابلیت اطمینان بالا: مناسب برای محیطهای صنعتی با تحمل دمایی گسترده و مقاومت در برابر شوکهای الکتریکی.
-
اندازه جمعوجور: پکیج SMB فضای کمتری روی برد مدار چاپی (PCB) اشغال میکند، که برای طراحیهای مدرن با محدودیت فضا ایدهآل است.
کاربردها
-
منابع تغذیه سوئیچینگ (SMPS): استفاده در مدارهای یکسوسازی با فرکانس بالا.
-
مبدلهای DC-DC: بهبود کارایی در تبدیل ولتاژ.
-
شارژرهای باتری: افزایش سرعت شارژ و کاهش اتلاف انرژی.
-
سیستمهای روشنایی LED: محافظت و یکسوسازی در درایورهای LED.
-
مدارهای محافظتی: جلوگیری از آسیب به قطعات حساس در برابر ولتاژهای معکوس.
مزایای رقابتی
دیود MURS160 با ترکیب سرعت بالا، افت ولتاژ پایین و تحمل جریان سرج بالا، عملکردی بینظیر در مقایسه با دیودهای مشابه ارائه میدهد. این دیود جایگزینی مناسب برای دیودهای سری UF4007 یا دیودهای شاتکی در کاربردهایی است که نیاز به سرعت بالا و کارایی حرارتی دارند.
پرسشهای متداول (FAQ)
-
دیود MURS160 برای چه نوع مدارهایی مناسب است؟
این دیود برای مدارهای با فرکانس بالا مانند منابع تغذیه سوئیچینگ، اینورترها و مبدلهای DC-DC مناسب است. سرعت سوئیچینگ بالای آن (50 نانوثانیه) آن را برای کاربردهایی که نیاز به پاسخ سریع دارند، ایدهآل میکند. -
آیا MURS160 میتواند در محیطهای با دمای بالا استفاده شود؟
بله، این دیود با محدوده دمایی کاری -65 تا +175 درجه سانتیگراد طراحی شده است و برای کاربردهای صنعتی و محیطهای سخت مناسب است. -
تفاوت MURS160 با دیودهای شاتکی چیست؟
دیود MURS160 یک دیود فوق سریع است که زمان بازیابی معکوس کوتاهتری نسبت به دیودهای استاندارد دارد، در حالی که دیودهای شاتکی معمولاً افت ولتاژ کمتری دارند اما برای ولتاژهای بالا (مانند 600 ولت) مناسب نیستند. MURS160 ترکیبی از سرعت و تحمل ولتاژ بالا را ارائه میدهد.
خرید دیود MURS160
برای تهیه دیود MURS160 با کیفیت بالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را با ضمانت اصالت کالا ارائه میدهد.
