توضیحات

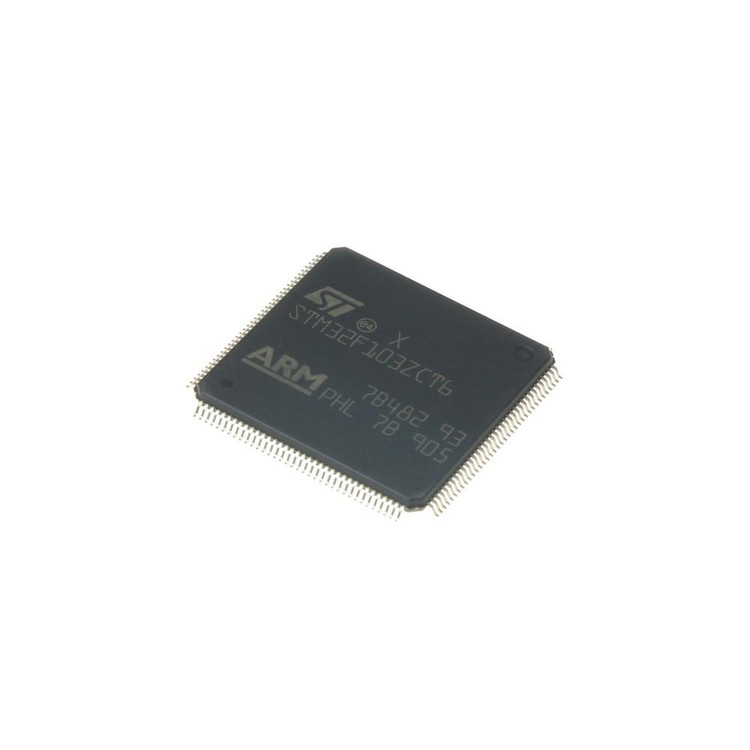

نام قطعه: میکروکنترلر STM32F103ZCT6
نام کارخانه‌ای: STM32F103ZCT6
تعداد در بسته: 60 عدد
برند: STMicroelectronics
پکیج: LQFP-144

نوع هسته ARM Cortex M3
بیشترین فرکانس کاری 72 مگا هرتز
تعداد ورودی/خروجی 112 ورودی/خروجی
حافظه قابل برنامه ریزی 256 کیلو بایت
مقدار RAM 64 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر ARM Cortex M
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 2 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F103ZCT6
توضیحات: 32-BIT F:256KB SRAM:48KB Arm-Based 32bit MCU Microcontroller with Flash:256Kbyte SRAM:48Kbyte

Core ARM Cortex M3
Maximum Clock Frequency 72 MHz
Number of I/Os 112 I/O
Program Memory Size 256 kB
Data RAM Size 64 kB
ADC Resolution 12 bit
Processor Series ARM Cortex M
Termination Style SMD/SMT
Supply Voltage (Min) 2 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-144

نقد و بررسی

میکروکنترلر STM32F103ZCT6 یکی از محصولات خانواده STM32F1 شرکت STMicroelectronics است که بر پایه معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 72 مگاهرتز، عملکردی قدرتمند و انعطاف‌پذیر را برای طیف گسترده‌ای از کاربردهای صنعتی، مصرفی و ارتباطی ارائه می‌دهد.

ویژگی‌های کلیدی:

هسته Cortex-M3:
- این میکروکنترلر از هسته 32 بیتی ARM Cortex-M3 بهره می‌برد که با فرکانس کاری 72 مگاهرتز، عملکردی بهینه و مصرف انرژی پایینی را ارائه می‌دهد.
- دارای قابلیت‌های پیشرفته مانند پشتیبانی از دستورات Thumb-2 که باعث افزایش کارایی و کاهش حجم کد می‌شود.
حافظه:
- حافظه فلش: 256 کیلوبایت حافظه فلش برای ذخیره‌سازی کد برنامه.
- حافظه SRAM: 48 کیلوبایت حافظه SRAM برای ذخیره‌سازی داده‌های موقت.
پریفرال‌ها و رابط‌ها:
- تایمرها: دارای چندین تایمر عمومی و پیشرفته (TIM) برای کاربردهای مختلف مانند PWM، کنترل موتور و اندازه‌گیری زمان.
- مبدل آنالوگ به دیجیتال (ADC): 3 مبدل 12 بیتی با سرعت نمونه‌برداری 1 میکروثانیه، مجموعاً 16 کانال ورودی.
- رابط‌های ارتباطی: پشتیبانی از رابط‌های مختلف مانند SPI، I2C، USART و USB برای ارتباط با سایر دستگاه‌ها.
- رابط CAN: پشتیبانی از رابط CAN برای کاربردهای صنعتی و خودرویی.
ورودی/خروجی (GPIO):
- دارای 112 پین GPIO که قابل پیکربندی به صورت دیجیتال یا آنالوگ هستند.
- پشتیبانی از حالت‌های مختلف مانند push-pull، open-drain و pull-up/pull-down.
مدیریت انرژی:
- قابلیت‌های مختلف برای مدیریت انرژی مانند حالت‌های Sleep، Stop و Standby که به کاهش مصرف انرژی در کاربردهای کم‌مصرف کمک می‌کنند.
- ولتاژ کاری: 2.0 تا 3.6 ولت.
امنیت:
- دارای قابلیت حفاظت از حافظه فلش و SRAM در برابر دسترسی غیرمجاز.
- پشتیبانی از واحد محاسبات CRC برای بررسی صحت داده‌ها.
بسته‌بندی:
- این میکروکنترلر در بسته‌بندی LQFP144 ارائه می‌شود که امکان نصب و استفاده آسان در بردهای مدار چاپی (PCB) را فراهم می‌کند.

کاربردها:

صنعتی: کنترل موتور، سیستم‌های اتوماسیون صنعتی، درایورهای صنعتی.
مصرفی: لوازم خانگی هوشمند، گجت‌های پوشیدنی، اسباب‌بازی‌های الکترونیکی.
ارتباطی: ماژول‌های ارتباطی، سیستم‌های شبکه‌ای، رابط‌های USB و CAN.

مزایا:

قدرت پردازشی بالا: با فرکانس کاری 72 مگاهرتز و هسته Cortex-M3، این میکروکنترلر قادر به انجام عملیات پیچیده و سنگین است.
انعطاف‌پذیری: با پریفرال‌های متنوع و پین‌های GPIO زیاد، این میکروکنترلر برای طیف گسترده‌ای از کاربردها مناسب است.
مصرف انرژی بهینه: با قابلیت‌های مدیریت انرژی پیشرفته، این میکروکنترلر برای کاربردهای کم‌مصرف ایده‌آل است.

جمع‌بندی:
میکروکنترلر STM32F103ZCT6 با ترکیبی از قدرت پردازشی بالا، پریفرال‌های متنوع و قابلیت‌های مدیریت انرژی پیشرفته، یک انتخاب ایده‌آل برای توسعه‌دهندگانی است که به دنبال راه‌حلی قدرتمند و انعطاف‌پذیر برای پروژه‌های خود هستند. این میکروکنترلر به‌طور گسترده در صنایع مختلف مورد استفاده قرار می‌گیرد و به دلیل پشتیبانی قوی از سوی STMicroelectronics و جامعه توسعه‌دهندگان، ابزاری قابل اعتماد و کارآمد محسوب می‌شود.
