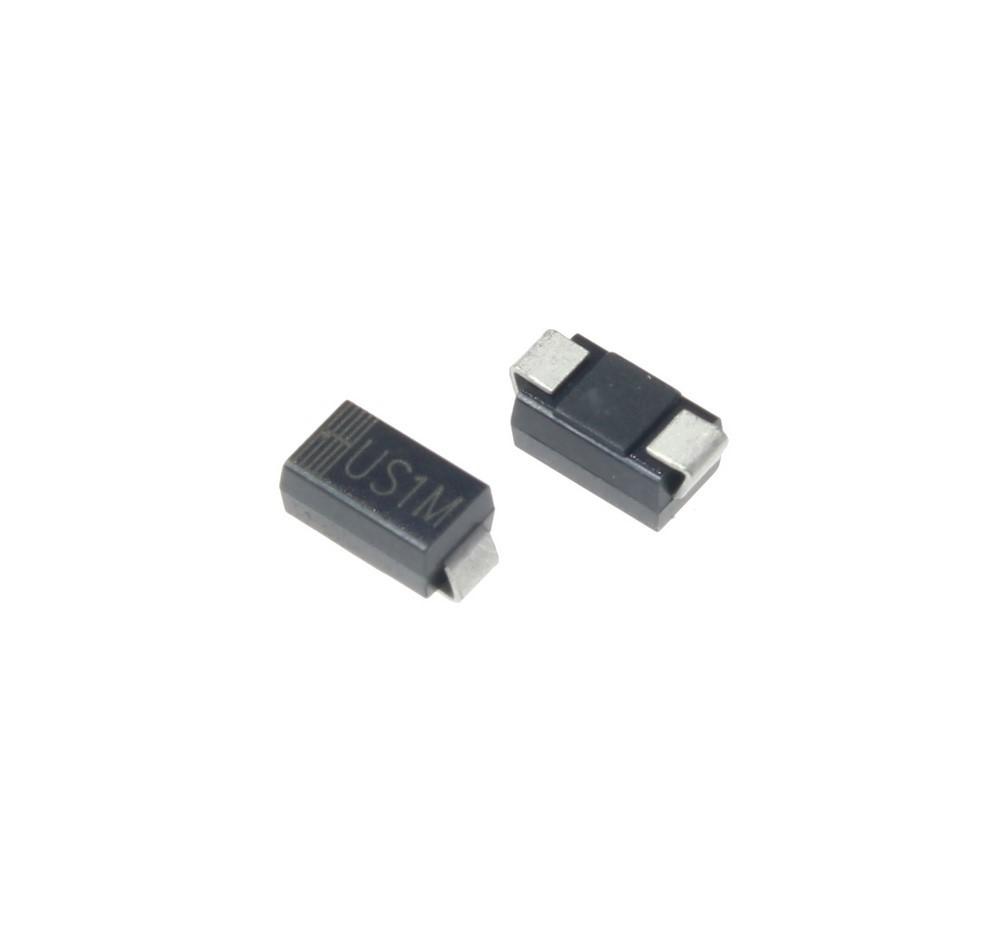

فست دیود US1M
US1M
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:دیود فست 75 نانو ثانیه 1 آمپر 1000 ولت US1M
نام کارخانهای: US1M-E3-61T
جریان 1 آمپر
زمان پاسخگویی 75 نانو ثانیه
ولتاژ معکوس 1 کیلو ولت
ولتاژ مستقیم 1.7 ولت
نوع پیکربندی FAST Single
نوع Fast Rectifier
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 2000 عدد
برند: CHINA
پکیج: DO-214AC (SMAJ)
بستهبندی: Tape & Reel
حداقل: 10 عدد
عنوان گروه: Diodes - General Purpose, Power, Switching
توضیحات: دیود فست 75 نانو ثانیه 1 آمپر 1000 ولت Surface Mount Ultra Fast Rectifier
Forward Current (If) 1 A
Recovery Time 75 ns
Reverse Voltage (Vrrm) 1 kV
Forward Voltage (Vf) 1.7 V
Configuration FAST Single
Type Fast Rectifier
Mounting Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 150 C°
Brand CHINA

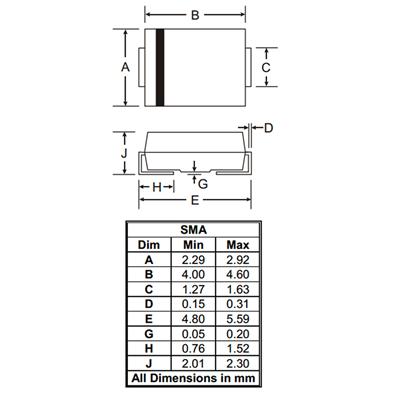

Package DO-214AC (SMAJ)
نقد و بررسی
دیود US1M یک دیود فوق سریع (Ultrafast Rectifier) با بستهبندی SMD (Surface-Mount Device) در قالب DO-214AC (SMA) است که به دلیل کارایی بالا و زمان بازیابی معکوس سریع (Fast Reverse Recovery Time)، انتخابی ایدهآل برای کاربردهای الکترونیکی پیشرفته محسوب میشود. این دیود با توانایی تحمل ولتاژ معکوس تا 1000 ولت و جریان مستقیم 1 آمپر، عملکردی پایدار و مطمئن در مدارهای مختلف ارائه میدهد. طراحی این محصول با مواد مقاوم در برابر شعله (UL 94V-0) و سازگاری با استانداردهای زیستمحیطی RoHS و REACH، آن را به گزینهای مناسب برای پروژههای حرفهای و صنعتی تبدیل کرده است.
ویژگیهای کلیدی دیود US1M
-
ولتاژ معکوس بالا: قابلیت تحمل ولتاژ معکوس تا 1000 ولت (VRRM)، مناسب برای کاربردهای با ولتاژ بالا.
-
زمان بازیابی معکوس فوق سریع: حداکثر 75 نانوثانیه، که امکان سوئیچینگ سریع و کاهش تلفات انرژی را فراهم میکند.
-
جریان مستقیم: پشتیبانی از جریان متوسط 1 آمپر (If) و جریان پیک لحظهای تا 30 آمپر (IFSM).
-
بستهبندی SMA: طراحی فشرده و مناسب برای نصب سطحی (SMD)، ایدهآل برای تولید خودکار و مونتاژ.
-
دمای عملیاتی گسترده: عملکرد پایدار در محدوده دمایی -55 تا +150 درجه سانتیگراد.
-
سازگاری زیستمحیطی: مطابق با استانداردهای RoHS، بدون هالوژن و عاری از مواد مضر.
کاربردهای دیود US1M
دیود US1M به دلیل ویژگیهای برجستهاش در طیف وسیعی از کاربردهای الکترونیکی مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی فرکانس بالا و افزایش راندمان.
-
مبدلهای DC-DC: مناسب برای سوئیچینگ سریع در سیستمهای تبدیل توان.
-
اینورترها و سیستمهای خورشیدی: جهت مدیریت جریان در سیستمهای انرژی تجدیدپذیر.
-
مدارهای محافظتی: برای جلوگیری از آسیب ناشی از ولتاژ معکوس یا جریانهای لحظهای.
-
الکترونیک خودرو و صنعتی: به دلیل مقاومت بالا در شرایط سخت محیطی.
چرا دیود US1M را انتخاب کنیم؟
دیود US1M با ترکیب عملکرد سریع، دوام بالا و طراحی فشرده، به مهندسان و طراحان امکان میدهد تا مدارهایی با راندمان بالا و قابلیت اطمینان بیشتر طراحی کنند. این محصول با پشتیبانی از استانداردهای صنعتی و محیطی، نه تنها عملکردی بهینه ارائه میدهد، بلکه به کاهش هزینههای تولید و نگهداری نیز کمک میکند.
پرسشهای متداول (FAQ)
1. دیود US1M برای چه نوع کاربردهایی مناسب است؟
دیود US1M برای کاربردهایی که نیاز به یکسوسازی سریع و عملکرد در ولتاژهای بالا دارند، مانند منابع تغذیه سوئیچینگ، اینورترها، و سیستمهای محافظتی مناسب است. این دیود به ویژه در پروژههایی که نیاز به سوئیچینگ فرکانس بالا و راندمان انرژی دارند، عملکردی عالی ارائه میدهد.
2. آیا دیود US1M با استانداردهای زیستمحیطی سازگار است؟
بله، دیود US1M با استانداردهای RoHS و REACH سازگار است و از مواد بدون هالوژن استفاده میکند. این ویژگی آن را به گزینهای ایمن و پایدار برای کاربردهای صنعتی و تجاری تبدیل میکند.
3. حداکثر دمای عملیاتی دیود US1M چقدر است؟
دیود US1M میتواند در محدوده دمایی -55 تا +150 درجه سانتیگراد به طور پایدار عمل کند، که آن را برای استفاده در شرایط محیطی سخت مناسب میسازد.
خرید دیود US1M
برای تهیه دیود US1M با کیفیت تضمینشده و قیمت مناسب، پیشنهاد میکنیم از وبسایت E366.ir بازدید کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه میدهد و با خدمات پشتیبانی حرفهای، خریدی مطمئن و سریع را برای شما فراهم میکند.
