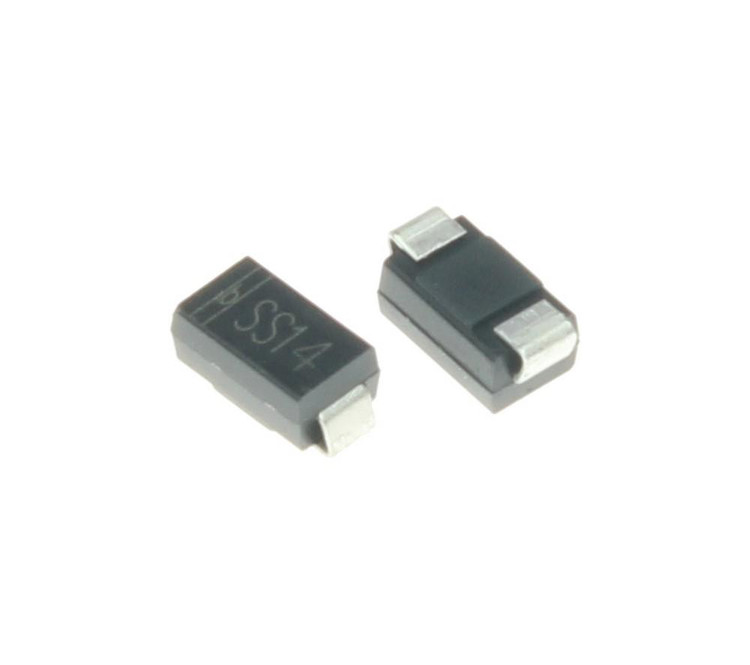

دیود شاتکی SS14
SS14
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:دیود شاتکی 1 آمپر 40 ولت SS14
نام کارخانهای: SS14
جریان 1 آمپر
ولتاژ معکوس 40 ولت
ولتاژ مستقیم 0.5 ولت
نوع پیکربندی Single
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 125 درجه سانتیگراد
تعداد در بسته: 2000 عدد
برند: Toshiba Corporation
پکیج: DO-214AC (SMAJ)
بستهبندی: Tape & Reel
حداقل: 10 عدد
عنوان گروه: Schottky Diodes & Rectifiers
توضیحات: دیود شاتکی 1 آمپر 40 ولت Schottky Barrier Rectifier Diodes
Forward Current (If) 1 A
Reverse Voltage (Vrrm) 40 V
Forward Voltage (Vf) 0.5 V
Configuration Single
Mounting Style SMD/SMT
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 125 C°
Brand Toshiba Corporation
Package DO-214AC (SMAJ)
نقد و بررسی
دیود شاتکی SS14 یکی از پرکاربردترین دیودهای نیمههادی در صنعت الکترونیک است که به دلیل ویژگیهای منحصربهفرد خود، در بسیاری از مدارات قدرت و ولتاژ پایین مورد استفاده قرار میگیرد. این دیود با بهرهگیری از ساختار پیوند فلز-نیمهرسانا، افت ولتاژ رو به جلوی بسیار پایین (در حدود 0.45 تا 0.6 ولت) و سرعت سوئیچینگ بالا را ارائه میدهد. این ویژگیها باعث شدهاند که SS14 گزینهای ایدهآل برای کاربردهایی باشد که نیاز به بازده بالا و مصرف انرژی پایین دارند.
ویژگیهای کلیدی دیود SS14
-
ولتاژ معکوس (Vrrm): 40 ولت
-
جریان مستقیم (If): 1 آمپر
-
افت ولتاژ رو به جلو (Vf): حداکثر 0.6 ولت در 1 آمپر
-
جریان سرج رو به جلو (Ifsm): 30 آمپر
-
جریان نشتی معکوس (Ir): 200 تا 500 میکروآمپر در 40 ولت
-
دمای کاری: از -65 تا +125 درجه سانتیگراد
-

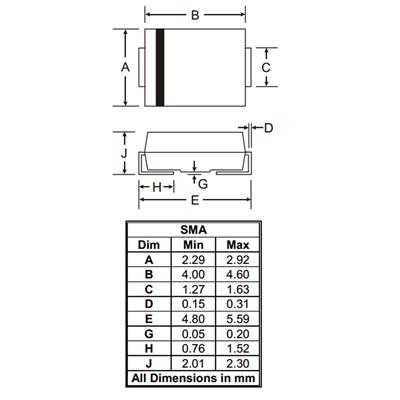

پکیج: DO-214AC (SMA)، مناسب برای نصب سطحی (SMD)
-
تکنولوژی: شاتکی با سرعت سوئیچینگ بالا
دیود SS14 با پکیج SMA، به دلیل ابعاد کوچک و قابلیت نصب سطحی، برای طراحی مدارات فشرده و مدرن بسیار مناسب است. این دیود در برابر شوکهای حرارتی و الکتریکی مقاوم بوده و عملکرد پایداری را در شرایط مختلف ارائه میدهد.
کاربردهای دیود SS14
دیود شاتکی SS14 به دلیل ویژگیهای خاص خود در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ: برای یکسوسازی با بازده بالا و کاهش تلفات انرژی.
-
مدارات محافظتی: جهت محافظت از مدارات حساس در برابر ولتاژهای معکوس.
-
مبدلهای DC-DC: برای بهبود کارایی در تبدیل ولتاژ.
-
اینورترها و درایورهای IGBT: به دلیل سرعت سوئیچینگ بالا.
-
لوازم الکترونیکی مصرفی: مانند شارژرها، آداپتورها و دستگاههای قابل حمل.
مزایای استفاده از دیود SS14
-
افت ولتاژ پایین: کاهش مصرف انرژی و افزایش بازده مدار.
-
سرعت سوئیچینگ بالا: مناسب برای کاربردهای فرکانس بالا.
-
طراحی فشرده: پکیج SMA امکان استفاده در مدارات با فضای محدود را فراهم میکند.
-
دوام بالا: مقاومت در برابر دماهای بالا و شرایط محیطی سخت.
سوالات متداول (FAQ)
1. دیود شاتکی SS14 چه تفاوتی با دیودهای معمولی دارد؟
دیود شاتکی SS14 از پیوند فلز-نیمهرسانا به جای پیوند P-N استفاده میکند که منجر به افت ولتاژ پایینتر (0.45-0.6 ولت در مقایسه با 0.6-1.7 ولت دیودهای معمولی) و سرعت سوئیچینگ بالاتر میشود. این ویژگیها آن را برای کاربردهای با بازده بالا و فرکانس بالا مناسبتر میکند.
2. آیا دیود SS14 برای مدارات فرکانس بالا مناسب است؟
بله، دیود SS14 به دلیل سرعت سوئیچینگ بالا و زمان بازیابی معکوس بسیار کوتاه، گزینهای عالی برای مدارات فرکانس بالا مانند منابع تغذیه سوئیچینگ و اینورترها است.
3. چگونه میتوان دیود SS14 را در مدار نصب کرد؟
دیود SS14 در پکیج SMA عرضه میشود و برای نصب سطحی (SMD) طراحی شده است. برای نصب، باید از تکنیکهای لحیمکاری سطحی استفاده شود و توجه داشته باشید که قطبیت دیود (کاتد و آند) به درستی رعایت شود.
