دیود BAT54C

دیود شاتکی BAT54C یکی از محصولات پرکاربرد در صنعت الکترونیک است که به دلیل ویژگی‌های منحصربه‌فرد خود، از جمله ولتاژ مستقیم پایین و سرعت سوئیچینگ بالا، در بسیاری از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این دیود با بسته‌بندی کوچک SOT-23 و پیکربندی کاتد مشترک، گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف و با سرعت بالا است. در این مقاله، به بررسی جامع مشخصات، ویژگی‌ها، کاربردها و مزایای دیود BAT54C می‌پردازیم و در انتها به سوالات متداول پاسخ می‌دهیم.

مشخصات فنی دیود BAT54C

دیود BAT54C یک دیود شاتکی دوگانه با پیکربندی کاتد مشترک است که توسط شرکت‌های معتبری مانند Nexperia، Diodes Incorporated و Vishay تولید می‌شود. مشخصات کلیدی این دیود عبارتند از:

• ولتاژ معکوس ماکزیمم (VRRM): 30 ولت

• جریان مستقیم پیوسته (IF): 200 میلی‌آمپر

• افت ولتاژ مستقیم (VF): حدود 0.32 تا 0.8 ولت (بسته به جریان و سازنده)

• جریان نشتی معکوس (IR): حداکثر 2 میکروآمپر در 25 ولت

• ظرفیت خازنی (Cd): حداکثر 10 پیکوفاراد

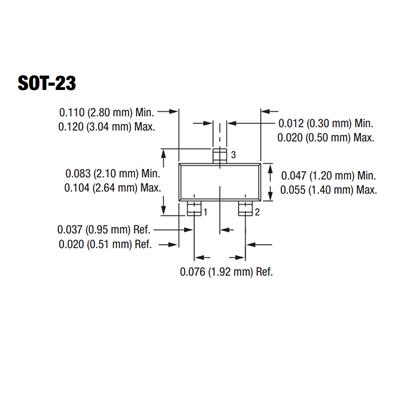

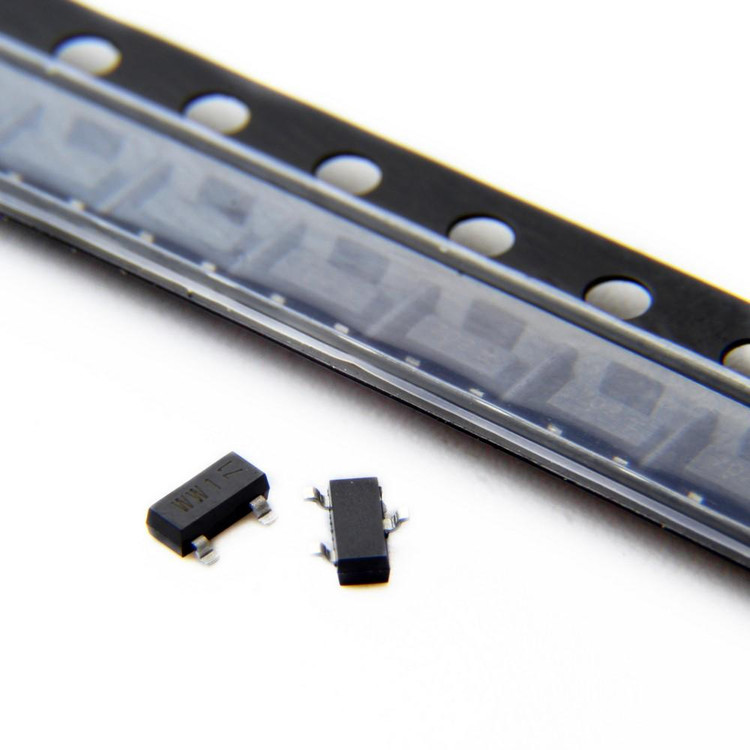

• بسته‌بندی: SOT-23 (بسته‌بندی سطحی کوچک با ابعاد 2.9 × 1.3 × 1 میلی‌متر)

• دمای کاری: تا 125 درجه سانتی‌گراد (در برخی مدل‌ها تا 150 درجه سانتی‌گراد)

• قدرت نامی: 330 میلی‌وات

این مشخصات، BAT54C را برای کاربردهای کم‌ولتاژ و پرسرعت، به‌ویژه در دستگاه‌های قابل‌حمل و باتری‌محور، مناسب می‌سازد.

ویژگی‌های کلیدی

دیود BAT54C به دلیل طراحی خاص خود، ویژگی‌هایی دارد که آن را از سایر دیودها متمایز می‌کند:

1. افت ولتاژ مستقیم پایین: با افت ولتاژ مستقیم در محدوده 0.2 تا 0.8 ولت، این دیود اتلاف توان را به حداقل می‌رساند و راندمان انرژی را در مدارهای حساس بهبود می‌بخشد.

2. سرعت سوئیچینگ بالا: به دلیل استفاده از پیوند فلز-نیمه‌رسانا به جای پیوند P-N، این دیود زمان بازیابی معکوس بسیار کوتاهی دارد که آن را برای کاربردهای فرکانس بالا ایده‌آل می‌کند.

3. حفاظت در برابر تنش‌های الکتریکی: وجود حلقه محافظ (Guard Ring) در ساختار دیود، آن را در برابر تخلیه الکترواستاتیکی (ESD) و تنش‌های گذرا مقاوم می‌کند.

4. بسته‌بندی کوچک و مناسب: بسته‌بندی SOT-23 امکان استفاده در مدارهای با چگالی بالا و دستگاه‌های کوچک مانند گوشی‌های هوشمند و تبلت‌ها را فراهم می‌کند.

5. سازگاری با استانداردهای زیست‌محیطی: این دیود کاملاً بدون سرب بوده و با استانداردهای RoHS و JEDEC سازگار است. همچنین، در برخی مدل‌ها (مانند BAT54C-HE3-08) با استاندارد AEC-Q101 برای کاربردهای خودرویی مطابقت دارد.

کاربردها

دیود BAT54C به دلیل ویژگی‌های خاص خود در طیف گسترده‌ای از کاربردهای الکترونیکی استفاده می‌شود:

• مدیریت توان: در مدارهای منبع تغذیه، به‌ویژه در دستگاه‌های باتری‌محور، برای کاهش اتلاف توان و افزایش راندمان.

• حفاظت مدار: به‌عنوان دیود کلمپ برای محافظت از اجزای حساس در برابر ولتاژهای اضافی و اسپایک‌ها.

• سوئیچینگ پرسرعت: در مدارهای فرکانس بالا مانند اینورترها و مبدل‌های DC-DC.

• مسیریابی سیگنال: در کاربردهایی که نیاز به مسیریابی سیگنال با کاتد مشترک دارند، مانند مدارهای OR-ing در منابع تغذیه.

• حفاظت در برابر پلاریته معکوس: در دستگاه‌های الکترونیکی برای جلوگیری از آسیب ناشی از اتصال نادرست منبع تغذیه.

• کاربردهای خودرویی و صنعتی: در مدل‌های سازگار با استاندارد AEC-Q101، برای استفاده در سیستم‌های خودرویی و صنعتی با نیاز به دمای کاری بالا.

مزایا و محدودیت‌ها

مزایا

• کاهش اتلاف توان به دلیل افت ولتاژ پایین

• سرعت سوئیچینگ بالا برای کاربردهای فرکانس بالا

• طراحی فشرده و مناسب برای دستگاه‌های قابل‌حمل

• مقاومت در برابر تنش‌های الکتریکی و حرارتی

• سازگاری با استانداردهای زیست‌محیطی و خودرویی

محدودیت‌ها

• جریان نامی نسبتاً پایین (200 میلی‌آمپر) که برای کاربردهای پرقدرت مناسب نیست.

• ولتاژ معکوس محدود (30 ولت) که استفاده در کاربردهای ولتاژ بالا را محدود می‌کند.

• نیاز به مدیریت حرارتی مناسب برای جلوگیری از گرمای بیش از حد در کاربردهای سنگین.

مقایسه با سایر دیودهای شاتکی

در مقایسه با دیودهای دیگر مانند 1N5819 یا 1N4148، دیود BAT54C به دلیل افت ولتاژ پایین‌تر و سرعت سوئیچینگ بالاتر، برای کاربردهای کم‌مصرف و پرسرعت مناسب‌تر است. برای مثال، 1N5819 جریان بالاتری (تا 1 آمپر) را پشتیبانی می‌کند، اما افت ولتاژ آن بالاتر است (حدود 0.45 ولت)، که باعث کاهش راندمان در کاربردهای کم‌مصرف می‌شود. همچنین، 1N4148 یک دیود سیگنال سریع است، اما ویژگی‌های شاتکی مانند BAT54C را ندارد و برای کاربردهای حساس به توان مناسب نیست.

سوالات متداول (FAQ)

1. دیود BAT54C برای چه نوع کاربردهایی مناسب است؟

دیود BAT54C برای کاربردهای کم‌مصرف و پرسرعت مانند مدیریت توان در دستگاه‌های باتری‌محور، حفاظت مدار، سوئیچینگ فرکانس بالا و مسیریابی سیگنال مناسب است. این دیود به‌ویژه در دستگاه‌های قابل‌حمل مانند گوشی‌های هوشمند و تبلت‌ها کاربرد دارد.

2. تفاوت اصلی BAT54C با BAT54S چیست؟

تفاوت اصلی بین BAT54C و BAT54S در پیکربندی آن‌هاست. BAT54C دارای پیکربندی کاتد مشترک است، در حالی که BAT54S دارای پیکربندی سری است. این تفاوت بر نحوه اتصال دیودها در مدار تأثیر می‌گذارد و انتخاب بین آن‌ها به نیازهای طراحی مدار بستگی دارد.

3. آیا BAT54C برای کاربردهای خودرویی مناسب است؟

بله، برخی مدل‌های BAT54C (مانند BAT54C-HE3-08 از Vishay) با استاندارد AEC-Q101 سازگار هستند و برای کاربردهای خودرویی مناسب‌اند. این مدل‌ها مقاومت بالاتری در برابر دماهای بالا و شرایط سخت دارند.
