دیود BAT54S
BAT54S
توضیحات
نام قطعه:دیود شاتکی 200 میلی آمپر 30 ولت BAT54S
نام کارخانهای: BAT54S
جریان 200 میلی آمپر
ولتاژ معکوس 30 ولت
ولتاژ مستقیم 0.8 ولت
نوع پیکربندی Dual
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 3000 عدد
برند: Jiangsu Juguang

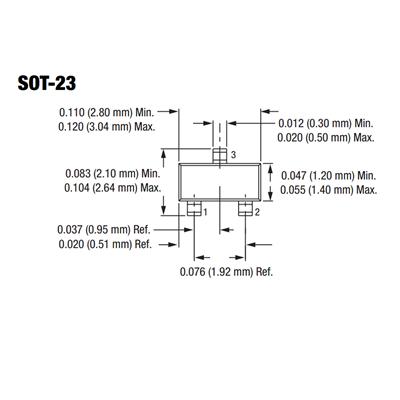

پکیج: SOT-23 (SC-59)

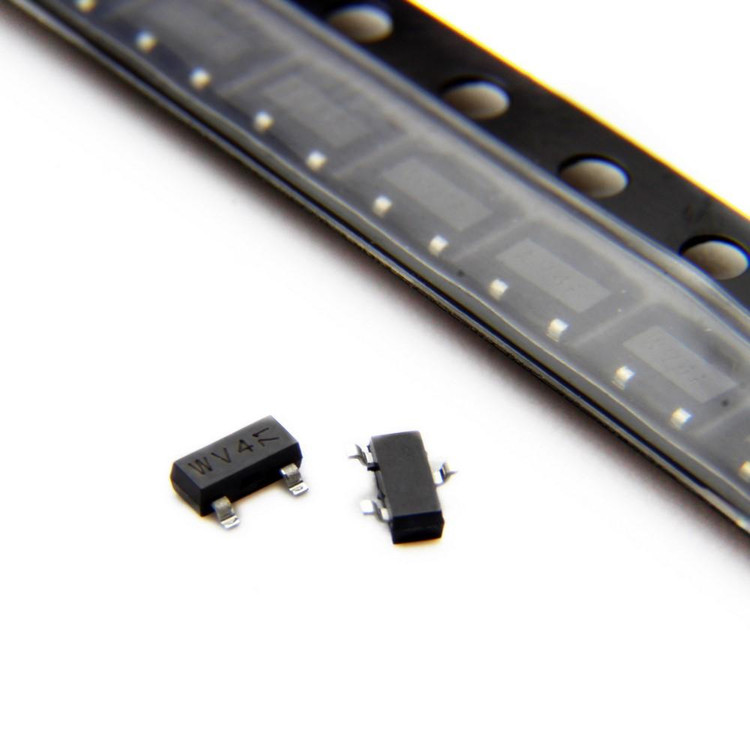

بستهبندی: Tape & Reel
حداقل: 4 عدد
عنوان گروه: Schottky Diodes & Rectifiers
توضیحات: دیود شاتکی 200 میلی آمپر 30 ولت Small Signal Schottky Diode
Forward Current (If) 200 mA
Reverse Voltage (Vrrm) 30 V
Forward Voltage (Vf) 0.8 V
Configuration Dual
Mounting Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 150 C°
Brand Jiangsu Juguang
Package SOT-23 (SC-59)
نقد و بررسی
دیود BAT54S یک دیود شاتکی دوگانه (Schottky Diode) با عملکرد بالا است که به دلیل ویژگیهای منحصربهفرد خود، در کاربردهای الکترونیکی متنوعی مورد استفاده قرار میگیرد. این دیود به دلیل ولتاژ پایین مستقیم (Low Forward Voltage Drop) و سرعت سوئیچینگ بالا، انتخابی ایدهآل برای مدارهای با فرکانس بالا و کاربردهای کممصرف است. در ادامه، به بررسی ویژگیها، کاربردها و مزایای این محصول میپردازیم.
ویژگیهای کلیدی BAT54S
-
ولتاژ معکوس (Reverse Voltage): حداکثر 30 ولت
-
جریان مستقیم (Forward Current): تا 200 میلیآمپر
-
ولتاژ مستقیم پایین: حدود 0.24 تا 0.4 ولت (بسته به جریان)
-
سرعت سوئیچینگ بالا: مناسب برای کاربردهای فرکانس بالا
-
ساختار دوگانه سری: شامل دو دیود شاتکی در یک پکیج با پیکربندی سری
-
پکیج کوچک: SOT-23، مناسب برای طراحیهای فشرده
-
دمای کاری: -55 تا +150 درجه سانتیگراد
-
مقاومت حرارتی پایین: عملکرد بهینه در شرایط دمایی مختلف
کاربردهای BAT54S
دیود BAT54S به دلیل ویژگیهای خاص خود در بسیاری از مدارهای الکترونیکی مورد استفاده قرار میگیرد، از جمله:
-
منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی و محافظت در برابر جریان معکوس.
-
مدارهای محافظتی: جلوگیری از آسیب به قطعات حساس در برابر ولتاژهای ناخواسته.
-
مدارهای RF و فرکانس بالا: به دلیل سرعت سوئیچینگ بالا و تلفات کم.
-
مبدلهای DC-DC: برای بهبود راندمان در تبدیل ولتاژ.
-
الکترونیک مصرفی: مانند گوشیهای هوشمند، لپتاپها و دستگاههای قابل حمل.
مزایای استفاده از BAT54S
-
راندمان بالا: ولتاژ مستقیم پایین باعث کاهش اتلاف توان و افزایش راندمان میشود.
-
اندازه کوچک: پکیج SOT-23 امکان استفاده در بردهای متراکم را فراهم میکند.
-
قابلیت اطمینان بالا: طراحی مقاوم در برابر دماهای بالا و شرایط سخت.
-
هزینه مقرونبهصرفه: عملکرد عالی با قیمتی مناسب برای پروژههای صنعتی و تجاری.
سوالات متداول (FAQ)
1. دیود BAT54S برای چه نوع کاربردهایی مناسب است؟
دیود BAT54S به دلیل ولتاژ مستقیم پایین و سرعت سوئیچینگ بالا، برای کاربردهایی مانند منابع تغذیه سوئیچینگ، مدارهای RF، و محافظت از قطعات حساس در برابر جریان معکوس مناسب است.
2. تفاوت BAT54S با سایر دیودهای شاتکی چیست؟
BAT54S یک دیود دوگانه با پیکربندی سری است که در یک پکیج SOT-23 قرار دارد. این ویژگی آن را برای کاربردهایی که نیاز به دو دیود در یک مدار فشرده دارند، متمایز میکند.
3. آیا BAT54S برای پروژههای DIY مناسب است؟
بله، این دیود به دلیل اندازه کوچک، قیمت مناسب و عملکرد قابل اعتماد، برای پروژههای DIY و طراحیهای الکترونیکی آماتور و حرفهای گزینهای عالی است.
خرید BAT54S
برای تهیه دیود BAT54S با کیفیت بالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با ضمانت اصالت کالا ارائه میدهد و گزینهای مطمئن برای خرید قطعات مورد نیاز شما است.
