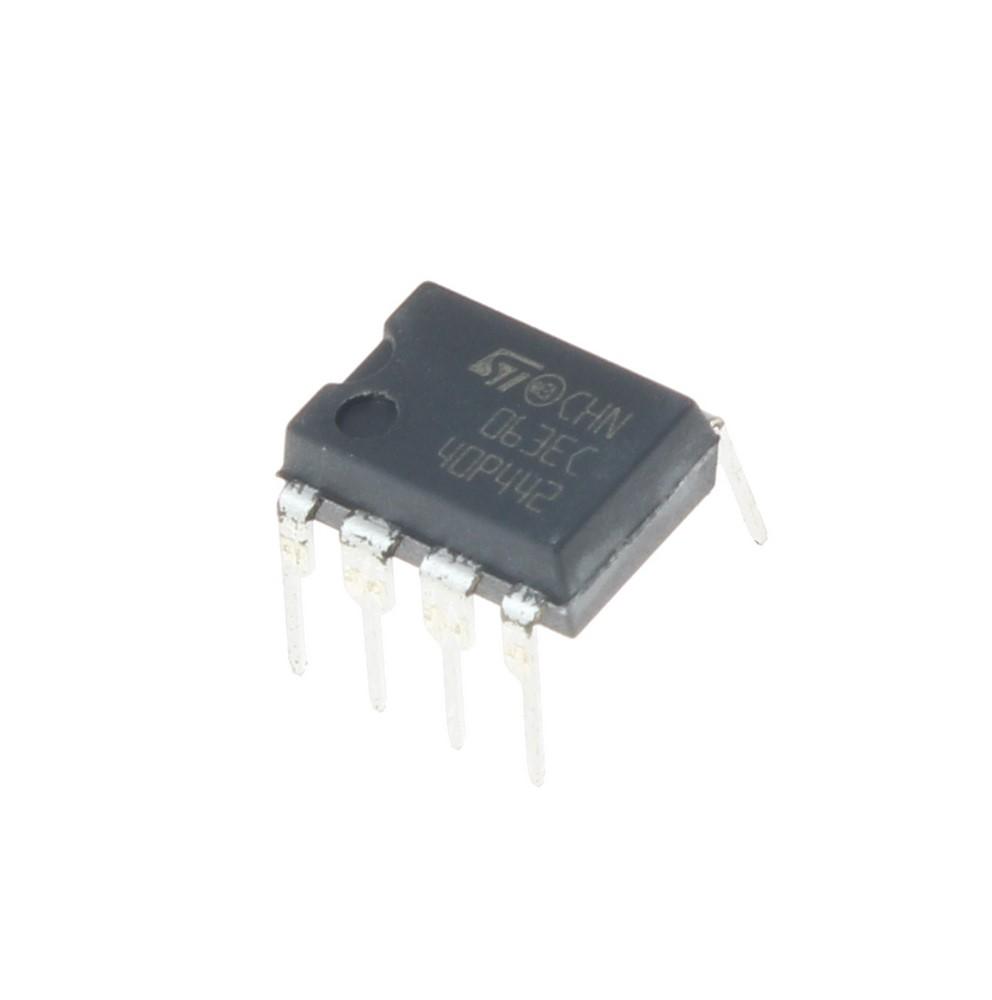

آیسی MC34063ECN
MC34063ECN
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:آیسی MC34063ECN
نام کارخانهای: MC34063ECN
جریان خروجی 1.5 آمپر
کارکرد Step-Up, Step-Down
تعداد خروجی 1 خروجی
ولتاژ خروجی 28 ولت
ولتاژ خروجی 38 ولت
ولتاژ خروجی 1.55 ولت
ولتاژ خروجی 1.25 ولت
کمترین ولتاژ ورودی 4.40 ولت
بیشترین ولتاژ ورودی 40 ولت
توپولوژی Buck, Boost, Inverting
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: Switching Voltage Regulators
توضیحات: Step-Up/Down DC-DC Converter Dc-To-Dc Converter Control Circuits; Operation Input 3.0V to 40V,Output Switch Current 1.5A,100kHz
Function Step-Up, Step-Down
Number of Output 1 Output
Output Voltage (Max) 28 V
Output Voltage (Max) 38 V
Output Voltage (Min) 1.55 V
Output Voltage (Min) 1.25 V
Input Voltage MIN 4.40 V
Input Voltage MAX 40 V
Topology Buck, Boost, Inverting
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand STMicroelectronics
Package DIP-8
نقد و بررسی
آیسی MC34063ECN از شرکت STMicroelectronics یک کنترلکننده مبدل ولتاژ DC-DC است که به دلیل انعطافپذیری، کارایی بالا و طراحی اقتصادی، در بسیاری از پروژههای الکترونیکی مورد استفاده قرار میگیرد. این آیسی با قابلیت پشتیبانی از پیکربندیهای مختلف مانند مبدلهای باک (Buck)، بوست (Boost) و اینورتر (Inverting)، گزینهای ایدهآل برای مدیریت ولتاژ در کاربردهای صنعتی، تجاری و آموزشی است. در این مقاله، به بررسی ویژگیها، مشخصات فنی، کاربردها و مزایای این آیسی میپردازیم.
مشخصات فنی
MC34063ECN یک آیسی کنترلکننده سوئیچینگ با مشخصات زیر است:
-
ولتاژ ورودی: 3 تا 40 ولت
-
ولتاژ خروجی: قابل تنظیم از 1.25 ولت
-
جریان خروجی: تا 1.5 آمپر (با سوئیچ داخلی)
-
فرکانس سوئیچینگ: تا 100 کیلوهرتز
-
بستهبندی: DIP-8 (پکیج 8 پین)
-
دمای کاری: 0 تا 70 درجه سانتیگراد
-
نوع رگولاتور: سوئیچینگ (باک، بوست، اینورتر)
-
ویژگیهای حفاظتی: محدودسازی جریان، حفاظت در برابر اضافهبار
-
مصرف انرژی: بهینه با راندمان بالا (تا 90٪ بسته به طراحی مدار)
این آیسی به دلیل طراحی ساده و نیاز به حداقل قطعات خارجی، برای پروژههایی که به هزینه کم و عملکرد قابل اعتماد نیاز دارند، بسیار مناسب است.
کاربردها
MC34063ECN به دلیل تطبیقپذیری در طراحی مدار، در طیف گستردهای از کاربردها استفاده میشود:
-
منابع تغذیه سوئیچینگ: برای دستگاههای الکترونیکی قابل حمل
-
شارژرهای باتری: در سیستمهای مدیریت باتری
-
مدارهای تبدیل ولتاژ: در سیستمهای خورشیدی، خودروها و تجهیزات صنعتی
-
پروژههای آموزشی: به دلیل طراحی ساده، برای آموزش مفاهیم مبدلهای DC-DC
-
الکترونیک مصرفی: مانند تنظیم ولتاژ در دستگاههای صوتی و تصویری
مزایا
-
انعطافپذیری بالا: پشتیبانی از حالتهای مختلف تبدیل ولتاژ (باک، بوست، اینورتر).
-
هزینه اقتصادی: نیاز به قطعات خارجی کم، کاهش هزینههای تولید.
-
قابلیت اطمینان: طراحی شده توسط STMicroelectronics با استانداردهای صنعتی.
-
ابعاد کوچک: بستهبندی DIP-8 مناسب برای طراحیهای فشرده.
-
عملکرد پایدار: راندمان بالا و حفاظتهای داخلی برای افزایش طول عمر مدار.
سوالات متداول (FAQ)
1. آیسی MC34063ECN برای چه نوع پروژههایی مناسب است؟
این آیسی برای پروژههایی که نیاز به تبدیل ولتاژ DC به DC با کارایی بالا و هزینه کم دارند، مناسب است. از جمله کاربردهای آن میتوان به منابع تغذیه، شارژرهای باتری، سیستمهای خورشیدی و پروژههای آموزشی اشاره کرد.
2. آیا MC34063ECN نیاز به قطعات خارجی زیادی دارد؟
خیر، یکی از مزایای این آیسی طراحی ساده آن است که با حداقل قطعات خارجی مانند خازن، سلف و دیود میتواند عملکرد مطلوبی ارائه دهد. برای اطلاعات دقیقتر، میتوانید به دیتاشیت این محصول مراجعه کنید.
3. تفاوت MC34063ECN با سایر آیسیهای مشابه چیست؟
MC34063ECN به دلیل پشتیبانی از ولتاژ ورودی گسترده (3 تا 40 ولت)، جریان خروجی تا 1.5 آمپر و قابلیت تنظیم فرکانس سوئیچینگ، گزینهای اقتصادی و همهکاره است که در مقایسه با بسیاری از آیسیهای مشابه، هزینه تولید را کاهش میدهد.
چرا MC34063ECN را انتخاب کنیم؟
اگر به دنبال یک آیسی کنترلکننده DC-DC با کارایی بالا، هزینه مناسب و قابلیت اطمینان هستید، MC34063ECN انتخابی هوشمندانه است. این آیسی با پشتیبانی از طیف گستردهای از ولتاژها و کاربردها، به شما امکان میدهد تا بدون پیچیدگیهای طراحی، پروژههای خود را بهینه کنید.
خرید MC34063ECN
برای تهیه این آیسی با کیفیت اصلی و قیمت مناسب، پیشنهاد میکنیم به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه مجموعهای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه میدهد و گزینهای مطمئن برای خرید MC34063ECN و سایر نیازهای الکترونیکی شماست.
