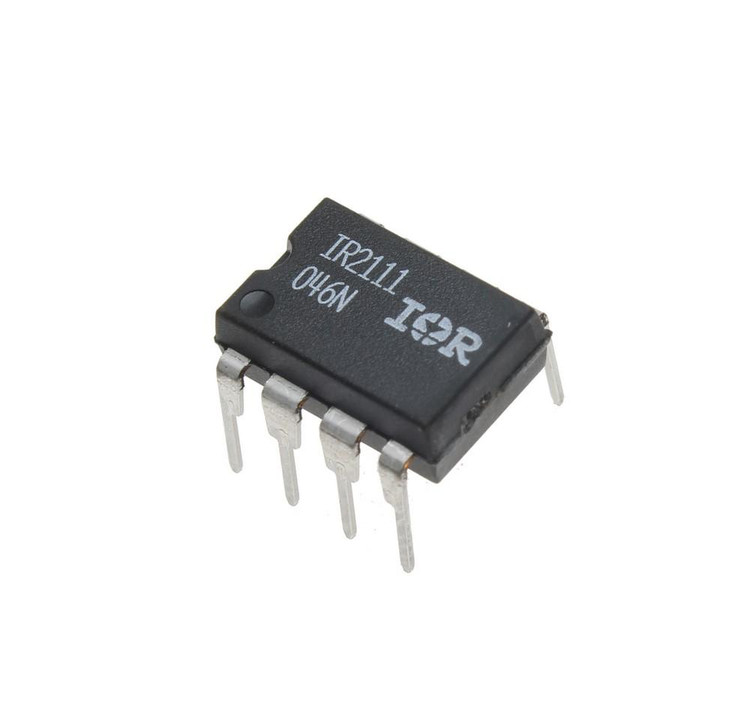

آی سی IR2111 پکیج DIP-8

آی‌سی IR2111 یکی از محصولات برجسته شرکت Infineon Technologies (قبلاً International Rectifier) است که به‌طور ویژه برای درایورهای نیم‌پل (Half-Bridge) طراحی شده است. این آی‌سی با کارایی بالا و قابلیت اطمینان فوق‌العاده، انتخابی ایده‌آل برای کنترل MOSFETها و IGBTها در کاربردهای صنعتی، موتورهای الکتریکی، اینورترها، منابع تغذیه سوئیچینگ و سیستم‌های مدیریت توان است. در ادامه، به بررسی ویژگی‌ها، مزایا و کاربردهای این آی‌سی می‌پردازیم.

ویژگی‌های کلیدی IR2111

• ولتاژ بالا تا 600 ولت: این آی‌سی با قابلیت تحمل ولتاژ بالا، برای درایو کردن MOSFETها و IGBTهای N-کانال در پیکربندی نیم‌پل مناسب است.

• کانال شناور (Floating Channel): امکان درایو کردن MOSFET یا IGBT در سمت بالا (High-Side) تا ولتاژ 600 ولت را فراهم می‌کند.

• منبع تغذیه درایو گیت: محدوده ولتاژ تغذیه گیت از 10 تا 20 ولت، که انعطاف‌پذیری بالایی را برای طراحی‌های مختلف ارائه می‌دهد.

• جریان خروجی: توانایی ارائه جریان منبع (Source) 250 میلی‌آمپر و جریان سینک (Sink) 500 میلی‌آمپر برای عملکرد سریع و کارآمد.

• زمان سوئیچینگ سریع: زمان‌های صعود (Rise Time) 80 نانوثانیه و نزول (Fall Time) 40 نانوثانیه، که امکان عملکرد در فرکانس‌های بالا را فراهم می‌کند.

• حفاظت در برابر ولتاژ پایین (UVLO): مجهز به قفل ولتاژ پایین برای هر دو کانال بالا و پایین، که از عملکرد ناپایدار در شرایط ولتاژ پایین جلوگیری می‌کند.

• دیود بوت‌استرپ داخلی: این ویژگی طراحی مدار را ساده‌تر کرده و نیاز به اجزای خارجی را کاهش می‌دهد.

• زمان مرده داخلی (Deadtime): برای جلوگیری از Shoot-Through (اتصال کوتاه در نیم‌پل)، زمان مرده داخلی به‌صورت پیش‌فرض تنظیم شده است.

• سازگاری با ورودی‌های CMOS: ورودی منطقی این آی‌سی با خروجی‌های استاندارد CMOS سازگار است، که استفاده از آن را در سیستم‌های دیجیتال آسان می‌کند.

• بسته‌بندی مقاوم: ارائه شده در بسته‌بندی‌های DIP-8 و SOIC-8، مناسب برای کاربردهای مختلف صنعتی.

مزایای استفاده از IR2111

• قابلیت اطمینان بالا: فناوری HVIC (High Voltage Integrated Circuit) و CMOS مقاوم در برابر لچ‌آپ، عملکرد پایدار و مقاوم در شرایط سخت را تضمین می‌کند.

• کاهش تعداد قطعات: دیود بوت‌استرپ داخلی و زمان مرده داخلی، پیچیدگی طراحی و تعداد قطعات موردنیاز را کاهش می‌دهد.

• انعطاف‌پذیری در کاربردها: مناسب برای طیف وسیعی از کاربردها از جمله درایوهای موتور، اینورترهای خورشیدی، UPS و سیستم‌های HVAC.

• مصرف توان پایین: طراحی بهینه‌شده این آی‌سی، مصرف توان را به حداقل می‌رساند و راندمان سیستم را افزایش می‌دهد.

• عملکرد در دماهای بالا: توانایی کار در بازه دمایی -40 تا 150 درجه سانتی‌گراد، آن را برای محیط‌های صنعتی مناسب می‌سازد.

کاربردهای IR2111

آی‌سی IR2111 به دلیل ویژگی‌های منحصربه‌فرد خود در بسیاری از کاربردهای صنعتی و تجاری استفاده می‌شود، از جمله:

• درایوهای موتور: کنترل دقیق موتورهای DC و AC در کاربردهای صنعتی و خودروسازی.

• اینورترهای انرژی تجدیدپذیر: استفاده در اینورترهای خورشیدی و بادی برای تبدیل توان با راندمان بالا.

• منابع تغذیه سوئیچینگ (SMPS): مناسب برای طراحی منابع تغذیه با فرکانس بالا.

• سیستم‌های UPS: برای مدیریت توان در سیستم‌های تغذیه بدون وقفه.

• کاربردهای HVAC: کنترل کمپرسورها و فن‌ها در سیستم‌های تهویه مطبوع.

سوالات متداول (FAQ)

1. آی‌سی IR2111 برای چه نوع کاربردهایی مناسب است؟

IR2111 به‌طور خاص برای درایو کردن MOSFETها و IGBTها در پیکربندی نیم‌پل طراحی شده است و در کاربردهایی مانند درایوهای موتور، اینورترهای خورشیدی، منابع تغذیه سوئیچینگ و سیستم‌های UPS استفاده می‌شود.

2. آیا IR2111 از حفاظت در برابر شرایط غیرعادی پشتیبانی می‌کند؟

بله، این آی‌سی مجهز به حفاظت در برابر ولتاژ پایین (UVLO) برای هر دو کانال بالا و پایین است و زمان مرده داخلی برای جلوگیری از اتصال کوتاه (Shoot-Through) دارد.

3. تفاوت IR2111 با IR2111S چیست؟

IR2111 در بسته‌بندی DIP-8 و IR2111S در بسته‌بندی SOIC-8 عرضه می‌شود. هر دو از نظر عملکرد مشابه هستند، اما IR2111S به دلیل ابعاد کوچکتر برای کاربردهایی با فضای محدود مناسب‌تر است.

چرا IR2111 را انتخاب کنیم؟

اگر به دنبال یک درایور نیم‌پل با عملکرد بالا، قابلیت اطمینان و طراحی ساده هستید، IR2111 یکی از بهترین گزینه‌هاست. این آی‌سی با ویژگی‌های پیشرفته و انعطاف‌پذیری در طراحی، به شما کمک می‌کند تا پروژه‌های صنعتی و تجاری خود را با موفقیت به انجام برسانید.

خرید IR2111 از E366.ir

برای تهیه آی‌سی IR2111 با کیفیت تضمین‌شده و قیمت مناسب، می‌توانید به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی را با خدمات پشتیبانی حرفه‌ای ارائه می‌دهد تا نیازهای پروژه‌های شما به بهترین شکل برآورده شود.
