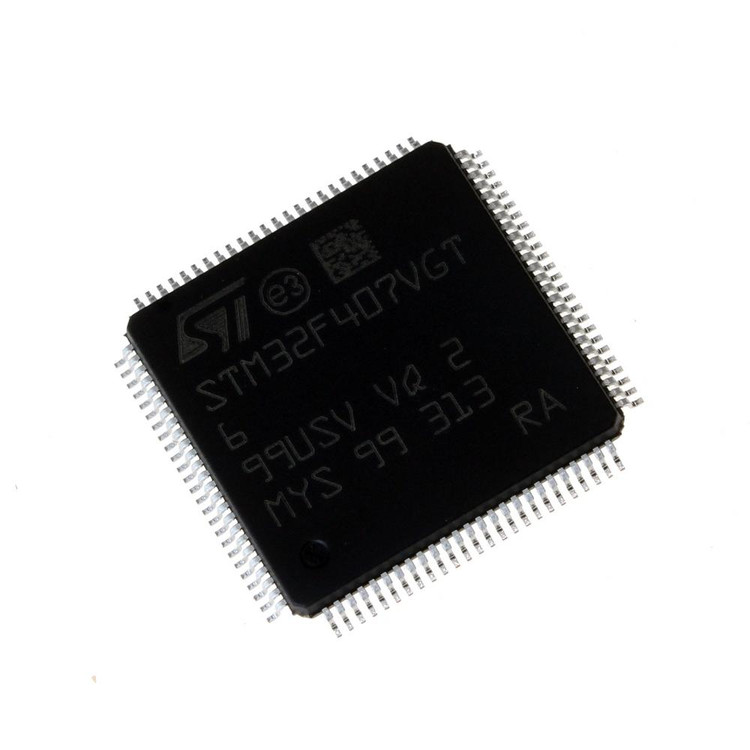

میکروکنترلر STM32F407VGT6 پکیج LQFP-100

میکروکنترلر STM32F407VGT6 از خانواده‌ی STM32F4 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M4 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 168 مگاهرتز، عملکردی قدرتمند و بهینه برای کاربردهای صنعتی، مصرفی و ارتباطی ارائه می‌دهد. در ادامه به بررسی ویژگی‌ها و قابلیت‌های این محصول می‌پردازیم.

ویژگی‌های کلیدی

1. پردازنده Cortex-M4 با FPU:

   • این میکروکنترلر مجهز به واحد پردازش سیگنال دیجیتال (DSP) و واحد ممیز شناور (FPU) است که امکان اجرای محاسبات پیچیده‌ی ریاضی و پردازش سیگنال را با سرعت بالا فراهم می‌کند.

2. حافظه‌ی گسترده:

   • 1 مگابایت حافظه فلش برای ذخیره‌سازی کد برنامه.

   • 192 کیلوبایت RAM برای پردازش داده‌ها و اجرای برنامه‌های سنگین.

3. فرکانس کاری بالا:

   • با فرکانس کاری حداکثر 168 مگاهرتز، این میکروکنترلر قادر به اجرای دستورات با سرعت بسیار بالا است.

4. واحدهای ارتباطی متنوع:

   • 3 رابط SPI برای ارتباط سریال با سرعت بالا.

   • 4 رابط USART/UART برای ارتباطات سریال.

   • 2 رابط I2C برای ارتباط با سنسورها و ماژول‌های خارجی.

   • 2 رابط CAN برای کاربردهای صنعتی و خودرویی.

   • 1 رابط USB OTG با پشتیبانی از حالت‌های Host و Device.

5. واحدهای زمان‌بندی (Timers):

   • 14 تایمر 16 بیتی و 2 تایمر 32 بیتی برای کنترل دقیق زمان‌بندی و PWM.

6. واحدهای ADC و DAC:

   • 3 مبدل آنالوگ به دیجیتال 12 بیتی با حداکثر 24 کانال ورودی.

   • 2 مبدل دیجیتال به آنالوگ 12 بیتی برای خروجی‌های آنالوگ.

7. واحد DMA:

   • 2 کنترلر DMA با 16 کانال که امکان انتقال داده‌ها بین حافظه و واحدهای جانبی را بدون نیاز به دخالت CPU فراهم می‌کند.

8. واحدهای گرافیکی:

   • پشتیبانی از رابط LCD-TFT برای اتصال به نمایشگرهای گرافیکی.

9. امنیت و حفاظت:

   • قابلیت حفاظت از حافظه (Memory Protection Unit) برای افزایش امنیت سیستم.

   • CRC Unit برای بررسی صحت داده‌ها.

10. پکیج و پین‌ها:

    • این میکروکنترلر در پکیج LQFP100 با 100 پین ارائه می‌شود که امکان اتصال به تعداد زیادی از ماژول‌ها و سنسورها را فراهم می‌کند.

کاربردهای رایج

• سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی و سیستم‌های مانیتورینگ.

• سیستم‌های ارتباطی: تجهیزات شبکه، ماژول‌های ارتباطی و پروتکل‌های صنعتی.

• سیستم‌های مصرفی: دستگاه‌های پزشکی، لوازم خانگی هوشمند و گجت‌های پوشیدنی.

• سیستم‌های خودرویی: کنترلرهای CAN، سیستم‌های ناوبری و نمایشگرهای خودرو.

مزایای STM32F407VGT6

• انعطاف‌پذیری بالا: با توجه به تعداد زیاد واحدهای جانبی و رابط‌های ارتباطی، این میکروکنترلر برای طیف گسترده‌ای از کاربردها مناسب است.

• بهینه‌سازی مصرف انرژی: با قابلیت‌های مدیریت انرژی پیشرفته، این میکروکنترلر برای کاربردهای باتری‌محور نیز ایده‌آل است.

• پشتیبانی از نرم‌افزارهای توسعه: این میکروکنترلر توسط نرم‌افزارهای قدرتمندی مانند STM32CubeMX و Keil MDK پشتیبانی می‌شود که توسعه‌ی برنامه‌ها را تسهیل می‌کند.

جمع‌بندی

میکروکنترلر STM32F407VGT6 با ترکیبی از قدرت پردازشی بالا، حافظه‌ی گسترده و واحدهای جانبی متنوع، گزینه‌ای ایده‌آل برای پروژه‌های پیچیده و حرفه‌ای است. این محصول با پشتیبانی از استانداردهای صنعتی و قابلیت‌های پیشرفته، نیازهای توسعه‌دهندگان را در حوزه‌های مختلف برآورده می‌کند.
