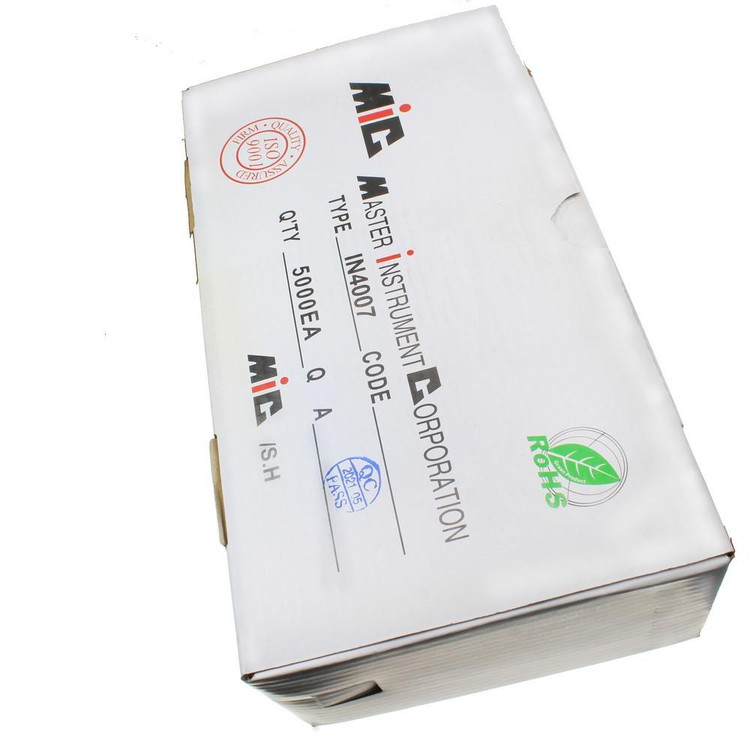

دیود 1N4007 برند MIC

دیود 1N4007 یکی از پرکاربردترین و محبوب‌ترین دیودهای rectifier (یکسوساز) در صنعت الکترونیک است که به دلیل ویژگی‌های برجسته‌اش، از جمله توانایی تحمل ولتاژ بالا، جریان مناسب و هزینه مقرون‌به‌صرفه، در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. این دیود از سری 1N400x است که به طور خاص برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده و در کاربردهای عمومی و صنعتی جایگاه ویژه‌ای دارد. در این مقاله، به بررسی دقیق مشخصات فنی، ویژگی‌ها، کاربردها و نکات مهم در استفاده از دیود 1N4007 می‌پردازیم.

مشخصات فنی دیود 1N4007

دیود 1N4007 یک دیود سیلیکونی با ساختار PN junction است که در بسته‌بندی DO-41 عرضه می‌شود. این دیود به دلیل مشخصات فنی قابل‌توجه، در بسیاری از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. در ادامه، مهم‌ترین مشخصات فنی این دیود آورده شده است:

• حداکثر ولتاژ معکوس تکراری (VRRM): 1000 ولت
• حداکثر جریان مستقیم متوسط (IF(AV)): 1 آمپر
• جریان پیک غیرتکراری (IFSM): 30 آمپر
• افت ولتاژ در حالت مستقیم (Forward Voltage Drop): 0.6 تا 1.1 ولت (بسته به جریان)
• جریان نشتی معکوس (Reverse Leakage Current): 5 میکروآمپر
• دمای کاری (Operating Temperature): 55- تا 175+ درجه سانتی‌گراد
• ظرفیت پیوند (Junction Capacitance): حدود 15 پیکوفاراد
• زمان بازیابی معکوس (Reverse Recovery Time): حدود 2 میکروثانیه

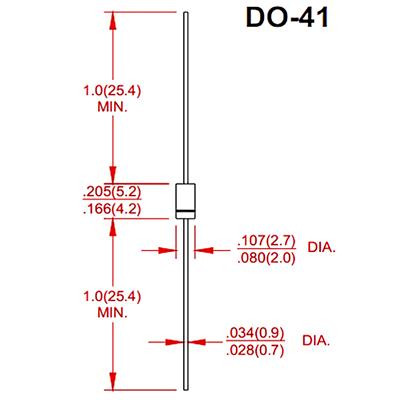

• بسته‌بندی: DO-41 (مناسب برای نصب روی برد)
• انطباق با استاندارد RoHS: بله، بدون سرب و سازگار با محیط زیست

این مشخصات نشان‌دهنده توانایی دیود 1N4007 در تحمل ولتاژهای بالا و جریان‌های متوسط است که آن را برای کاربردهای متنوعی مناسب می‌سازد. با این حال، به دلیل زمان بازیابی معکوس نسبتاً بالا، این دیود برای مدارهای با فرکانس پایین (تا 60 هرتز) مناسب‌تر است.

ویژگی‌های کلیدی دیود 1N4007

دیود 1N4007 به دلیل ویژگی‌های منحصربه‌فرد خود، گزینه‌ای ایده‌آل برای بسیاری از کاربردهای الکترونیکی است. برخی از این ویژگی‌ها عبارتند از:

1. تحمل ولتاژ بالا: با توانایی تحمل ولتاژ معکوس تا 1000 ولت، این دیود برای مدارهایی که نیاز به حفاظت در برابر ولتاژهای بالا دارند، بسیار مناسب است.
2. جریان‌دهی مناسب: جریان مستقیم 1 آمپر و جریان پیک 30 آمپر، این دیود را برای کاربردهای عمومی و حتی برخی کاربردهای صنعتی مناسب می‌کند.
3. افت ولتاژ پایین: افت ولتاژ در حالت مستقیم (0.6 تا 1.1 ولت) باعث کاهش اتلاف توان و افزایش کارایی مدار می‌شود.
4. هزینه مقرون‌به‌صرفه: قیمت پایین و دسترسی آسان، 1N4007 را به گزینه‌ای اقتصادی برای پروژه‌های مختلف تبدیل کرده است.
5. ساختار مقاوم: با دمای کاری گسترده (-55 تا +175 درجه سانتی‌گراد)، این دیود در شرایط محیطی سخت نیز عملکرد قابل اعتمادی دارد.

نحوه عملکرد دیود 1N4007

دیود 1N4007 به عنوان یک دیود یکسوساز، جریان را تنها در یک جهت (از آند به کاتد) هدایت می‌کند و در جهت معکوس، جریان را مسدود می‌کند. این ویژگی، آن را برای تبدیل جریان AC به DC در منابع تغذیه و مدارهای یکسوساز ایده‌آل می‌سازد. در حالت بایاس مستقیم (Forward Bias)، زمانی که ولتاژ آند از کاتد بیشتر باشد، دیود جریان را با افت ولتاژ ناچیز هدایت می‌کند. در حالت بایاس معکوس (Reverse Bias)، دیود جریان را مسدود کرده و از آسیب به قطعات حساس مدار جلوگیری می‌کند، مگر اینکه ولتاژ معکوس از حد مجاز (1000 ولت) فراتر رود که ممکن است به خرابی دیود منجر شود.

کاربردهای دیود 1N4007

دیود 1N4007 به دلیل تطبیق‌پذیری و قابلیت اطمینان، در طیف گسترده‌ای از کاربردهای الکترونیکی استفاده می‌شود. برخی از مهم‌ترین کاربردهای آن عبارتند از:

1. یکسوسازی در منابع تغذیه: دیود 1N4007 به طور گسترده در مدارهای یکسوساز نیم‌موج و تمام‌موج برای تبدیل جریان AC به DC استفاده می‌شود. این کاربرد در آداپتورهای AC، شارژرها و منابع تغذیه دستگاه‌های الکترونیکی رایج است.
2. حفاظت از مدارها: این دیود به عنوان دیود محافظ (Flyback Diode) در مدارهای القایی مانند رله‌ها و موتورها استفاده می‌شود تا از آسیب ناشی از اسپایک‌های ولتاژ محافظت کند.
3. تنظیم ولتاژ: در برخی مدارها، با استفاده از سری دیودهای 1N4007، می‌توان ولتاژ را به سطح مورد نظر کاهش داد (هرچند این روش برای پروژه‌های ساده مناسب‌تر است).
4. جلوگیری از معکوس شدن قطبیت: این دیود در مدارهایی که نیاز به جلوگیری از اتصال معکوس منبع تغذیه دارند، استفاده می‌شود.
5. کاربرد در مدارهای دیجیتال: در برخی مدارهای منطقی دیجیتال، از این دیود برای هدایت جریان یا محافظت از اجزای حساس استفاده می‌شود.
6. مدارهای شارژ باتری: دیود 1N4007 در شارژرهای باتری برای یکسوسازی جریان و محافظت از باتری در برابر جریان معکوس به کار می‌رود.
7. مدارهای روشنایی LED و خودرو: این دیود در سیستم‌های روشنایی LED و مدارهای خودرو برای یکسوسازی و محافظت استفاده می‌شود.

نکات مهم در استفاده از دیود 1N4007

برای استفاده ایمن و بهینه از دیود 1N4007 در مدارها، رعایت نکات زیر ضروری است:

• رعایت قطبیت: دیود 1N4007 یک قطعه پلاریزه است. آند (مثبت) و کاتد (منفی، مشخص‌شده با نوار نقره‌ای روی بدنه) باید به درستی متصل شوند. اتصال نادرست می‌تواند به خرابی دیود یا مدار منجر شود.
• مدیریت حرارتی: گرچه این دیود تحمل دمایی بالایی دارد، در جریان‌های بالا، استفاده از هیت‌سینک یا تهویه مناسب توصیه می‌شود.
• محافظت در برابر جریان و ولتاژ اضافی: برای جلوگیری از خرابی، از فیوز یا مدارهای محافظ در برابر جریان بیش از 1 آمپر یا ولتاژ معکوس بیش از 1000 ولت استفاده کنید.
• انتخاب مقاومت مناسب: برای تنظیم جریان و ولتاژ در مدار، از مقاومت‌های مناسب استفاده کنید تا دیود در محدوده کاری ایمن باقی بماند.
• کاربرد در فرکانس پایین: به دلیل زمان بازیابی معکوس بالا (2 میکروثانیه)، این دیود برای مدارهای با فرکانس بالا (بیش از 15 کیلوهرتز) مناسب نیست.

جایگزین‌ها و معادل‌های دیود 1N4007

در صورتی که دیود 1N4007 در دسترس نباشد یا نیاز به جایگزین‌هایی با مشخصات مشابه یا بهتر باشد، گزینه‌های زیر می‌توانند استفاده شوند:

• 1N4001 تا 1N4006: این دیودها از همان سری 1N400x هستند اما ولتاژ معکوس کمتری دارند (از 50 تا 800 ولت).
• 1N5408: برای کاربردهایی که نیاز به جریان بالاتر (تا 3 آمپر) دارند.
• 1N5399: با جریان 1.5 آمپر و ولتاژ معکوس 1000 ولت.
• FR107 و UF4007: برای کاربردهایی که نیاز به زمان بازیابی سریع‌تر دارند.
• دیودهای شاتکی (مانند 1N5818): برای کاربردهای با فرکانس بالا و افت ولتاژ کمتر.

نمونه مدار کاربردی: مدار هشدار قطعی برق با 1N4007

یکی از کاربردهای جالب دیود 1N4007، استفاده در مدار هشدار قطعی برق است. در این مدار، از چهار دیود 1N4007 برای تشکیل یک پل دیودی (Bridge Rectifier) استفاده می‌شود که جریان AC را به DC تبدیل می‌کند. این مدار شامل ترانسفورماتور، خازن 470 میکروفاراد/25 ولت، ترانزیستور BC547، تایریستور C106Y1، مقاومت‌ها و یک بازر 9 ولتی است. در صورت قطع برق، بازر فعال شده و هشدار صوتی تولید می‌کند. این مدار نمونه‌ای عالی از کاربرد 1N4007 در یک پروژه عملی است.

مزایا و معایب دیود 1N4007

مزایا:

• تحمل ولتاژ بالا (1000 ولت)
• جریان‌دهی مناسب (1 آمپر)
• افت ولتاژ پایین
• هزینه کم و دسترسی آسان
• مناسب برای دماهای بالا
• سازگاری با استاندارد RoHS

معایب:

• زمان بازیابی معکوس بالا (مناسب نبودن برای فرکانس‌های بالا)
• جریان نشتی معکوس در دماهای بالا افزایش می‌یابد
• توان تلفاتی محدود (3 وات)

سوالات متداول (FAQ)

1. دیود 1N4007 برای چه کاربردهایی مناسب است؟
   دیود 1N4007 به طور عمده برای یکسوسازی جریان AC به DC در منابع تغذیه، محافظت از مدارها در برابر اسپایک‌های ولتاژ، جلوگیری از معکوس شدن قطبیت و کاربردهای عمومی مانند شارژرها، آداپتورها و مدارهای دیجیتال استفاده می‌شود.
2. آیا می‌توان از 1N4007 به جای 1N4001 استفاده کرد؟
   بله، 1N4007 می‌تواند جایگزین 1N4001 شود زیرا هر دو از سری 1N400x هستند و 1N4007 تحمل ولتاژ بالاتری (1000 ولت در مقابل 50 ولت) دارد. با این حال، برای کاربردهای با ولتاژ پایین، 1N4001 ممکن است کافی باشد.
3. چگونه می‌توان از خرابی دیود 1N4007 جلوگیری کرد؟
   برای جلوگیری از خرابی، باید دیود را در محدوده ولتاژ (کمتر از 1000 ولت) و جریان (کمتر از 1 آمپر) مجاز استفاده کنید، قطبیت را درست متصل کنید، از هیت‌سینک برای مدیریت گرما استفاده کنید و از محافظ‌های جریان و ولتاژ اضافی بهره ببرید.
