میکروکنترلر STM8S903K3T6C

میکروکنترلر STM8S903K3T6C از خانواده‌ی STM8S شرکت STMicroelectronics است که به‌عنوان یک راه‌حل قدرتمند و مقرون‌به‌صرفه برای کاربردهای صنعتی، مصرفی و خودرویی طراحی شده است. این میکروکنترلر با معماری 8 بیتی و فرکانس کاری حداکثر 16 مگاهرتز، تعادل مناسبی بین عملکرد و مصرف انرژی ارائه می‌دهد. در ادامه به بررسی ویژگی‌های کلیدی این محصول می‌پردازیم.

1. معماری و هسته پردازشی

• این میکروکنترلر از هسته‌ی STM8 بهره می‌برد که با فرکانس کاری حداکثر 16 مگاهرتز عمل می‌کند.

• دارای معماری Harvard است که امکان دسترسی همزمان به حافظه‌ی برنامه و داده را فراهم می‌کند.

• پشتیبانی از دستورات بهینه‌شده برای افزایش سرعت اجرای برنامه‌ها.

2. حافظه

• حافظه فلش برنامه: 8 کیلوبایت با قابلیت تا 100,000 چرخه‌ی پاک‌نویسی.

• حافظه RAM: 1 کیلوبایت برای ذخیره‌سازی موقت داده‌ها.

• حافظه EEPROM: 128 بایت با قابلیت تا 300,000 چرخه‌ی پاک‌نویسی.

3. پریفرال‌ها و قابلیت‌های ارتباطی

• تایمرها: شامل تایمر 16 بیتی پیشرفته با قابلیت‌های PWM، تایمرهای پایه‌ای 8 بیتی و تایمر Watchdog.

• واحد ارتباط سریال: پشتیبانی از پروتکل‌های UART، SPI و I2C برای ارتباط با سایر دستگاه‌ها.

• مبدل آنالوگ به دیجیتال (ADC): 10 بیتی با 5 کانال ورودی برای اندازه‌گیری سیگنال‌های آنالوگ.

• مقایسه‌گر آنالوگ: برای نظارت بر ولتاژ ورودی و انجام عملیات‌های کنترلی.

4. ویژگی‌های کم‌مصرف

• این میکروکنترلر از حالت‌های کم‌مصرف مانند Halt، Active-Halt و Wait پشتیبانی می‌کند که به کاهش مصرف انرژی در کاربردهای باتری‌محور کمک می‌کند.

• در حالت Active-Halt، میکروکنترلر می‌تواند با مصرف بسیار کم انرژی، از وقفه‌ها بیدار شود.

5. پکیج و پایه‌ها

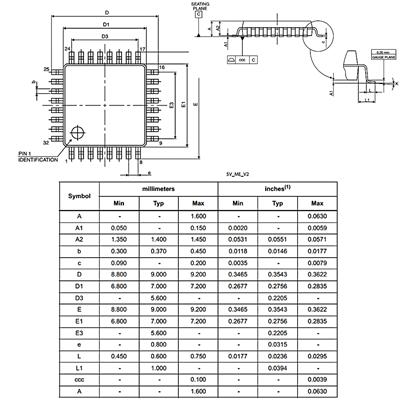

• این میکروکنترلر در پکیج LQFP32 با 32 پایه ارائه می‌شود.

• تعداد پایه‌های قابل استفاده به عنوان ورودی/خروجی (GPIO): 28 پایه.

6. مقاومت در برابر شرایط سخت محیطی

• محدوده‌ی دمای کاری: -40 تا +85 درجه سانتی‌گراد، که آن را برای کاربردهای صنعتی و خودرویی مناسب می‌کند.

• مقاومت در برابر نویز و شرایط سخت محیطی، مطابق با استانداردهای صنعتی.

7. امنیت و قابلیت‌های حفاظتی

• دارای حفاظت از حافظه فلش برای جلوگیری از دسترسی غیرمجاز.

• تایمر Watchdog برای جلوگیری از هنگ کردن سیستم در شرایط غیرمنتظره.

8. کاربردهای رایج

• سیستم‌های کنترل صنعتی: به‌دلیل مقاومت بالا در برابر نویز و شرایط سخت محیطی.

• لوازم خانگی: مانند کنترل‌کننده‌های دمای یخچال، ماشین‌های لباس‌شویی و غیره.

• خودرو: برای سیستم‌های کنترل موتور، روشنایی و سایر ماژول‌های الکترونیکی.

• دستگاه‌های پزشکی: به‌دلیل مصرف انرژی پایین و قابلیت‌های ارتباطی متنوع.

9. ابزارهای توسعه

• STMicroelectronics ابزارهای توسعه‌ی متنوعی مانند STVD و STVP را برای برنامه‌نویسی و دیباگ این میکروکنترلر ارائه می‌دهد.

• پشتیبانی از کامپایلرهای معروف مانند IAR Embedded Workbench و COSMIC C Compiler.

10. قیمت و مقرون‌به‌صرفه بودن

• این میکروکنترلر با توجه به قابلیت‌های گسترده‌ی خود، قیمت مناسبی دارد و برای پروژه‌هایی که نیاز به تعادل بین هزینه و عملکرد دارند، گزینه‌ی ایده‌آلی محسوب می‌شود.

نتیجه‌گیری

میکروکنترلر STM8S903K3T6C با ترکیبی از عملکرد مناسب، مصرف انرژی پایین و قابلیت‌های ارتباطی متنوع، گزینه‌ی مناسبی برای طیف وسیعی از کاربردها است. این محصول به‌ویژه برای پروژه‌های صنعتی، خودرویی و مصرفی که نیاز به قابلیت‌های قابل‌اطمینان و مقرون‌به‌صرفه دارند، پیشنهاد می‌شود.
