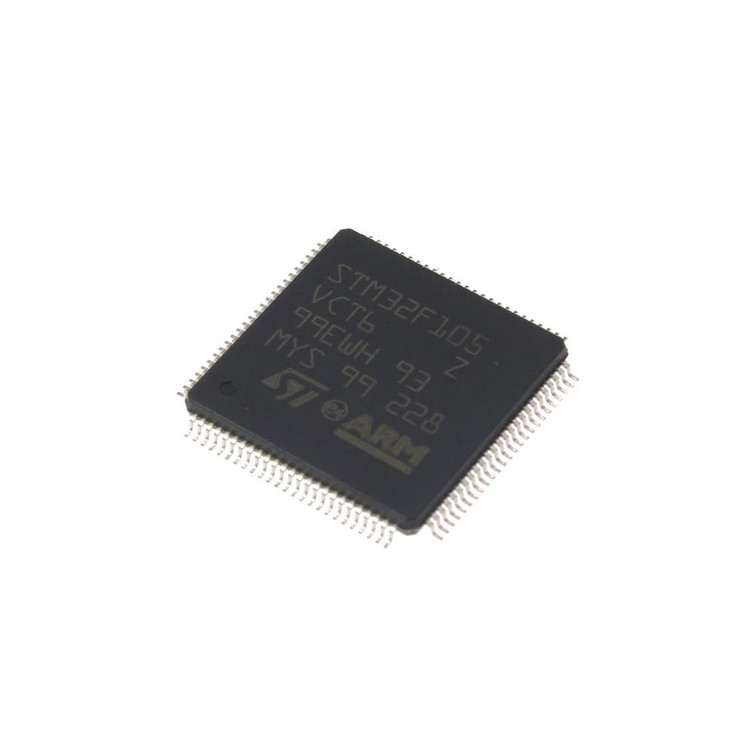

میکروکنترلر STM32F105VCT6 پکیج LQFP-100

STM32F105VCT6
برند:STMicroelectronics
ندارد - کالای اصل 🏅
726,495
مشخصات

نوع هسته

Cortex-M3

خانواده پردازشگر

STM32F1

تعداد ورودی/خروجی

80

توضیحات

نام قطعه: میکروکنترلر STM32F105VCT6
نام کارخانه‌ای: STM32F105VCT6
تعداد در بسته: 90 عدد
برند: STMicroelectronics
پکیج: LQFP-100

نوع هسته ARM Cortex M3
تعداد ورودی/خروجی 80 ورودی/خروجی
بیشترین فرکانس کاری 72 مگا هرتز
حافظه قابل برنامه ریزی 256 کیلو بایت
مقدار RAM 64 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر ARM Cortex M
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 2 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F105VCT6

Core ARM Cortex M3
Number of I/Os 80 I/O
Maximum Clock Frequency 72 MHz
Program Memory Size 256 kB
Data RAM Size 64 kB
ADC Resolution 12 bit
Processor Series ARM Cortex M
Termination Style SMD/SMT
Supply Voltage (Min) 2 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-100

نقد و بررسی

میکروکنترلر STM32F105VCT6 از خانواده‌ی STM32F1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با عملکرد بالا و مصرف انرژی بهینه، برای کاربردهای متنوعی از جمله سیستم‌های صنعتی، خودرویی، ارتباطات و دستگاه‌های پزشکی مناسب است.

ویژگی‌های کلیدی:

  1. پردازنده‌ی Cortex-M3:

    • فرکانس کاری تا 72 مگاهرتز.

    • قابلیت اجرای دستورات بهینه‌شده برای عملکرد سریع و کارآمد.

  2. حافظه‌ها:

    • 256 کیلوبایت فلش مموری برای ذخیره‌سازی کد.

    • 64 کیلوبایت RAM برای پردازش داده‌ها.

  3. پورت‌های ارتباطی:

    • USB 2.0 Full-Speed با پشتیبانی از حالت‌های Host و Device.

    • 2 پورت USART و 3 پورت UART برای ارتباط سریال.

    • 2 پورت SPI و 2 پورت I2C برای ارتباط با سنسورها و ماژول‌های خارجی.

    • CAN برای شبکه‌های صنعتی و خودرویی.

  4. تایمرها و واحدهای کنترل:

    • 4 تایمر 16 بیتی با قابلیت PWM.

    • 2 تایمر 32 بیتی برای کاربردهای دقیق‌تر.

    • واحد کنترل موتور (PWM پیشرفته) برای کاربردهای درایو موتور.

  5. مبدل‌های آنالوگ به دیجیتال (ADC):

    • 2 مبدل 12 بیتی با سرعت نمونه‌برداری تا 1 مگاهرتز.

    • 16 کانال ورودی برای اندازه‌گیری سیگنال‌های آنالوگ.

  6. ویژگی‌های امنیتی:

    • حفاظت از حافظه با استفاده از واحد حفاظت (Memory Protection Unit).

    • Watchdog Timer برای افزایش قابلیت اطمینان سیستم.

  7. مصرف انرژی:

    • حالت‌های کم‌مصرف شامل Sleep, Stop و Standby برای کاهش مصرف انرژی در کاربردهای باتری‌محور.

  8. پکیج و پین‌ها:

    • پکیج LQFP100 با 100 پین.

    • تعداد قابل توجهی پین‌های GPIO برای اتصال به قطعات خارجی.

کاربردها:

  • سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی.

  • خودرو: سیستم‌های ارتباطی CAN، مدیریت باتری.

  • ارتباطات: رابط‌های USB، شبکه‌های ارتباطی سریال.

  • دستگاه‌های پزشکی: تجهیزات مانیتورینگ و کنترل.

مزایا:

  • انعطاف‌پذیری بالا با پشتیبانی از طیف وسیعی از پروتکل‌های ارتباطی.

  • عملکرد قدرتمند با فرکانس کاری بالا و حافظه‌ی کافی.

  • مصرف انرژی بهینه برای کاربردهای باتری‌محور.

جمع‌بندی:

میکروکنترلر STM32F105VCT6 با ترکیبی از عملکرد بالا، قابلیت‌های ارتباطی پیشرفته و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای توسعه‌ی سیستم‌های تعبیه‌شده در صنایع مختلف است. این میکروکنترلر با پشتیبانی از طیف گسترده‌ای از پروتکل‌ها و رابط‌ها، امکان پیاده‌سازی طرح‌های پیچیده را فراهم می‌کند.
