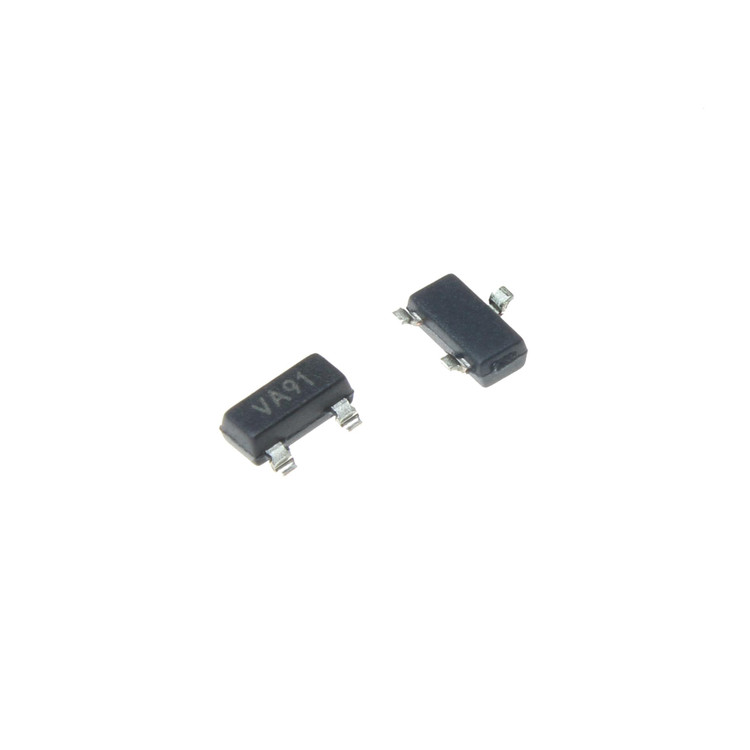

آی سی MCP1525T I/TT
نام قطعه: MCP1525T-I/TT
نام کارخانهای: MCP1525T-I/TT
ولتاژ خروجی 2.5 ولت
دقت 1 درصد
ضریب دمایی 50 ضریب دمایی
بیشترین ولتاژ ورودی 5.5 ولت
نوع Precision Voltage Reference
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 3000 عدد
برند: Microchip Technology
پکیج: SOT-23 (SC-59)
بستهبندی: Tape & Reel
عنوان گروه: Voltage References
توضیحات فروش: 2.5V precision voltage references
Output Voltage 2.5 V
Accuracy 1 %
Temperature Coefficient (Min) 50 PPM/°C
Input Voltage MAX 5.5 V
Type Precision Voltage Reference
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 85 C°
Brand Microchip Technology
Package SOT-23 (SC-59)
MCP1525T-I/TT یک مرجع ولتاژ سری ثابت با دقت بالا و مصرف توان پایین از شرکت Microchip Technology است که برای کاربردهای متنوع در سیستمهای الکترونیکی طراحی شده است. این قطعه با ارائه ولتاژ مرجع پایدار 2.5 ولت و دقت اولیه ±1%، گزینهای ایدهآل برای سیستمهایی است که نیاز به مدیریت دقیق ولتاژ در بازه 2.7 تا 5.5 ولت دارند. این مرجع ولتاژ در پکیج SOT-23-3 عرضه میشود که به دلیل ابعاد کوچک و طراحی بهینه، برای کاربردهای با فضای محدود بسیار مناسب است.
MCP1525T-I/TT با بهرهگیری از فناوری CMOS پیشرفته و تنظیم دقیق EEPROM، پایداری دمایی عالی (50 ppm/°C) و عملکرد قابل اعتماد در بازه دمایی گسترده (-40°C تا +85°C) ارائه میدهد. این ویژگیها باعث میشود که این قطعه نسبت به تکنیکهای سنتی در زمینه پایداری در طول زمان و دما برتری قابل توجهی داشته باشد.
ویژگیهای کلیدی
-
ولتاژ خروجی دقیق: 2.5 ولت با دقت اولیه ±1% (2.475 تا 2.525 ولت).
-
مصرف جریان پایین: جریان عملیاتی 120 میکروآمپر، مناسب برای کاربردهای کممصرف و باتریمحور.
-
پایداری دمایی: ضریب دمایی ±50 ppm/°C برای عملکرد پایدار در شرایط مختلف.
-

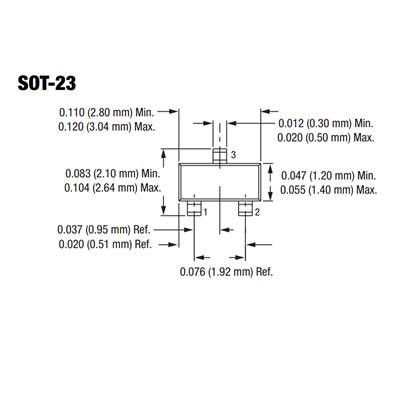

پکیج کوچک: پکیج SOT-23-3 با ابعاد 2.9 x 1.3 x 0.95 میلیمتر، ایدهآل برای طراحیهای فشرده.
-
رگولاسیون خط و بار: رگولاسیون خط 350 میکروولت بر ولت و رگولاسیون بار 1.3 میلیولت بر میلیآمپر.
-
کاربرد گسترده: مناسب برای سیستمهای 3 تا 5 ولت با تغییرات ولتاژ ورودی بالا.
-
استاندارد RoHS: سازگار با محیط زیست و بدون مواد مضر.
کاربردها
MCP1525T-I/TT به دلیل ویژگیهای برجستهاش در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار میگیرد:
-
الکترونیک مصرفی: مانند دستگاههای قابل حمل، گجتهای هوشمند و سیستمهای صوتی.
-
اتوماسیون و کنترل فرآیند: برای ارائه ولتاژ مرجع دقیق در سیستمهای کنترلی.
-
مدیریت توان: در رگولاتورهای ولتاژ و سیستمهای مدیریت باتری.
-
پزشکی: در تجهیزات پزشکی که نیاز به دقت بالا و مصرف توان پایین دارند.
-
ارتباطات و شبکه: در سیستمهای مخابراتی و شبکه برای تضمین پایداری ولتاژ.
-
مدارهای آنالوگ دقیق: مانند مبدلهای آنالوگ به دیجیتال (ADC)، مبدلهای دیجیتال به آنالوگ (DAC) و سیستمهای جمعآوری داده.
مزایا
-
دقت بالا: با دقت اولیه ±1%، این قطعه عملکرد قابل اعتمادی را در کاربردهای حساس به ولتاژ فراهم میکند.
-
مصرف توان بهینه: جریان عملیاتی پایین (120 میکروآمپر) آن را برای دستگاههای باتریمحور و کممصرف ایدهآل میسازد.
-
پایداری در شرایط مختلف: عملکرد مطمئن در بازه دمایی گسترده و تغییرات ولتاژ ورودی.
-
طراحی فشرده: پکیج SOT-23-3 امکان استفاده در بردهای با فضای محدود را فراهم میکند.
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ مرجع |
2.5 ولت |
|
دقت اولیه |
±1% |
|
ضریب دمایی |
±50 ppm/°C |
|
بازه ولتاژ ورودی |
2.7 تا 5.5 ولت |
|
جریان عملیاتی |
120 میکروآمپر |
|
رگولاسیون خط |
350 میکروولت بر ولت |
|
رگولاسیون بار |
1.3 میلیولت بر میلیآمپر |
|
بازه دمای کاری |
-40°C تا +85°C |
|
پکیج |
SOT-23-3 |
|
استاندارد |
RoHS، MSL 1 - Unlimited |
سوالات متداول (FAQ)
1. جریان عملیاتی معمول MCP1525T-I/TT چقدر است؟
جریان عملیاتی معمول این مرجع ولتاژ 120 میکروآمپر است که آن را برای کاربردهای کممصرف و باتریمحور مناسب میسازد.
2. بازه دمایی کاری MCP1525T-I/TT چیست؟
این قطعه در بازه دمایی -40°C تا +85°C عملکرد قابل اعتمادی دارد و برای شرایط محیطی متنوع مناسب است.
3. آیا MCP1525T-I/TT برای سیستمهای مدیریت باتری مناسب است؟
بله، این مرجع ولتاژ به دلیل مصرف جریان پایین و دقت بالا، گزینهای عالی برای سیستمهای مدیریت باتری و کاربردهای کممصرف است.
